RJ45连接器的产品知识介绍

2019年06月17日 16:53 次阅读

RJ45连接器在我们平时的生活中用得到的地方是很多的,可以说有用到网络的地方,基本都会有用到RJ45连接器,比如说电脑上的、调制解调器上的(英文名Modem),还有其他用到网络、网线等等的地方。RJ45连接器是布线系统中的信息插座(即通信引出端)连接器的一种,这种RJ45连接器是由插头(接头、水晶头)和插座(模块)组成,插头有8个凹槽和8个触点。RJ是(Registered Jack)的缩写,意思是“注册的插座”。在FCC中RJ是描述公用电信网络的接口计算机网络的RJ45是标准8位模块化接口的俗称,这两种元器件组成的RJ45连接器连接于导线之间,以实现导线的电气连续性。

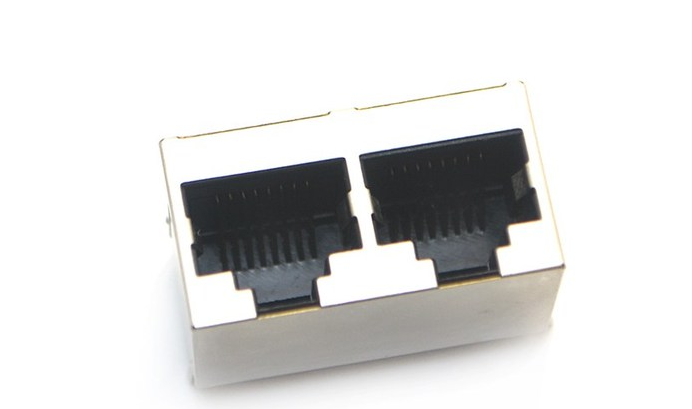

RJ45连接器的产品知识介绍

RJ45连接器的作用

RJ45连接器插头我们又俗称为RJ45水晶头(RJ45 Modular Plug),用于数据电缆的端接,实现设备、配线架模块问的连接及变更。对RJ45水晶头要求具有良好的导通性能;接点三叉簧片镀金厚度为50μm,满足超5类传输标准,符合T568A和T568B线序;具有防止松动、插拔、自等功能。RJ45连接器插头是铜缆布线中的标准连接器,它和插座(RJ45模块)共同组成一个完整的连接器单元,以这两种元件组成的连接器主要连接于导线之间,以便实现导线的电气连续性。

RJ45连接器的分类

RJ45连接器的插头分为非屏蔽和屏蔽两种。屏蔽RJ45连接器插头外围用屏蔽包层覆盖,其实物外形与非屏蔽的插头没有区别。还有一种专为工厂环境特殊设计的工业用的屏蔽RJ45插头,与屏蔽模块搭配使用。RJ45插头常使用一种防滑插头护套,用于保护连插头、防滑动和便于插拔,此外,它还有各种颜色选择,可以提供与嵌入式图标相同的颜色,以便于正确连接。

RJ45连接器的规格

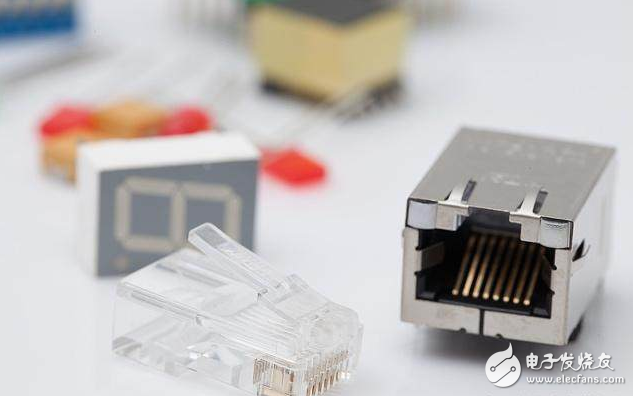

RJ45连接器的产品知识介绍

常用的RJ45连接器非屏蔽模块高2cm、宽2cm、厚3cm、塑体抗高压、阻燃,可卡接到任何M系列模式化面板、支架或表面安装盒中,并可在标准面板上以90°(垂直)或45°斜角安装,特殊的工艺设计至少提供750次重复插拔。模块使用了T568-A和T568-B布线通用标签。这种模块是综合布线系统中应用最多的一种模块,无论从三类、五类、还是超五类和六类,它的外形都保持了相当的一致。
