关于选择PCB板“针座”的一些知识点

2019年06月12日 16:51 次阅读

很多人看到这个问题心想这有什么难的? 真正的遇到产品您是否能分得清呢。“针座”连接器行业中又称之为“座子”,种类很多。常见的种类有直插(DIP)、贴片(SMT),但又细分很多种类:插板90度、插板180、贴片90度、贴片180度,连小编我听着都有点懵了。

关于选择PCB板“针座”的一些知识点

针座(座子)

首先,作为连接器的用户您知道这些区别在哪里吗?如果在选型时您又该如何快速的选择呢?一句话:名称叫不对,一切都白费!浪费时间和脑细胞再正常不过了。

关于选择PCB板“针座”的一些知识点

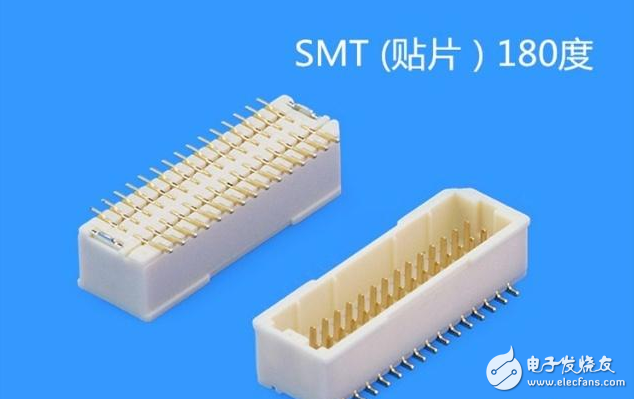

SMT(贴片)180度

关于选择PCB板“针座”的一些知识点

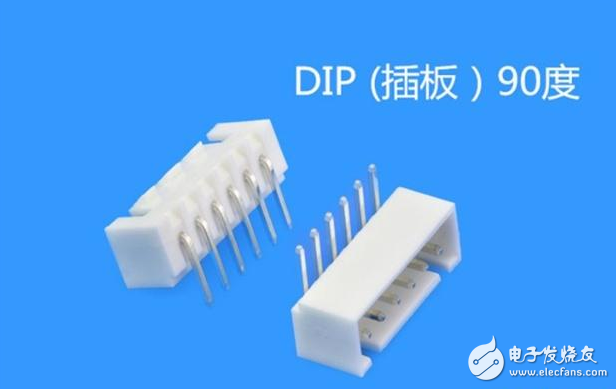

DIP(插板)90度

那么知道了针座的名称就好沟通了,在选型时又该如何快速的寻找呢?找产品可以从以下这几个方面入手就可以了:

1.品牌 做连接器针座的品牌众多,例如有:JAE、JST、HRSmolex、杜邦等,首先要知道品牌。

2.间距(PIN距) 每个品牌厂商的连接器型号众多,间距也大小不一,如果只有品牌不知道间距还是很困难的。

3.结构 针座一般应用于PCB板之上,所以会有DIP(插板)、SMT(贴片)之分了,在根据以上的产品结构名称就一目了然了。

4.图片 这个就需要对产品专业度高的从业人员才能很好的辨别了,所以通过图片辨别也是一种快捷方式。

由此看来,快速的找到理想中的产品,首先得自己认识产品,再根据品牌、间距、结构、图片那就效率高了,多少人在寻找产品时兜兜转转,原因就出在自己都不清楚自己所找的产品叫什么,长什么样子。
