连接器产品选型该如何选择

2019年06月11日 11:15 次阅读

最近发现很多工程师和采购在产品选型时候很苦恼,遇到的最大的问题就是不知道自己找的产品是什么?描述的内容过于空洞没有办法确定。12年lvds连接器生产厂家为您支招,先和大家讲一讲lvds连接器生产厂家制造的产品吧!

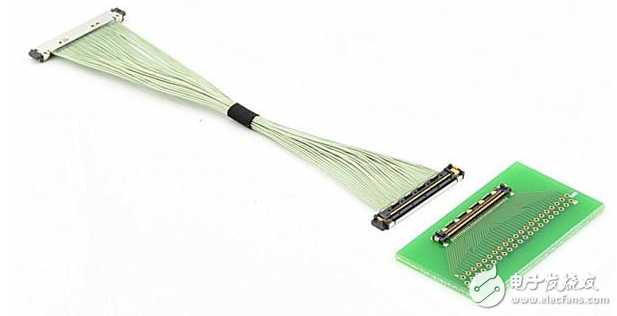

连接器产品选型该如何选择

lvds连接器生产厂家有很多,但产品无一例外的都应用于消费类电子居多,其次就是工控类、医疗领域类、仪器仪表、安防类、新能源汽车等等,常用的就是线束端接头(胶壳和端子组成)和PCB板端座子(针座)相匹配进行连接。根据成品设备的结构差异化所使用的连接器也就不尽相同,这其中就会涉及到对接方式例如:线对线连接、线对板连接、板对板连接。

产品选型这5点缺一不可:

1.按生产厂家(品牌)选择

lvds厂家例如:molex、JST、jae、ipex、HRS、杜邦等都是比较常用的。

2.按间距选择

0.3mm、0.4mm、0.5mm、0.6mm、0.8mm、1.0mm、1.25mm、1.27mm... ...成品设备因为结构和设计的不同,选用的连接器间距也尽不相同。

连接器产品选型该如何选择

3.按型号选择

一般指的是厂家通用型号,例如:jae的fi-x或fi-re、jst的ph2.0系列或vh3.96、molex的1.25、hrs的DF系列等很多都是lvds领域常用的。这些产品的间距、PIN位、结构有很大差异,通常这些连接器的型号都是常规的,尺寸参数、电气性能也是标准的。

4.按产品类别选择

这个一般分为:线端和板端,线端的连接类型有:线对线(空接)、线对板(插端子、刺破式、焊接式等);板端的连接类型有:排针排母、简牛、IDC、板对板公母座、FFC/FPC连接器、针座分为(DIP 弯针90°/直针180°、SMT 卧贴 90°/立贴180°)等。

5.按产品的参数和图片选择 这个也是一种很好的查找方法,知道产品的间距、PIN位在结合图片的结构就很清楚了,这种需要对产品比较专业有很好的辨识度才行。
