Clarity 3D Solver 与 Celsius Thermal Solver的算法解密

2020年11月10日 16:33 次阅读

(原文来源:PaulMcLellanCadence楷登PCB及封装资源中心在此特别鸣谢!)

目前,Cadence公司提供的产品和服务涵盖以下三大方面:

对难以想象的海量数据进行运算的算法;

扩展算法,以便进行大规模的并行云计算;

在企业环境中交付软件并提供支持

Cadence公司在许多产品中提供了以上技术方法,而这些产品又应用于大量的处理器中。在仿真领域,我们提供Xcelium™和Spectre®X产品;在系统层面,则有Clarity™3DSolver和Celsius™ThermalSolver软件。

Clarity3DSolver

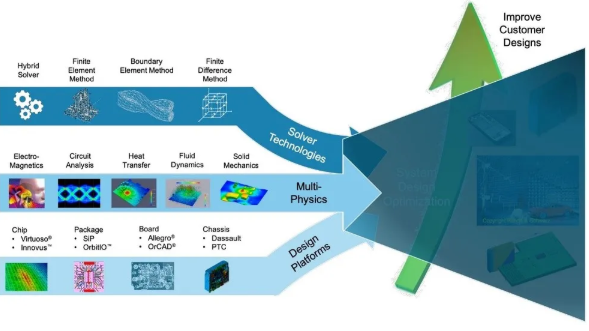

在今年的DesignCon设计大会上,Cadence的资深主任工程师BruceYuan在“超越摩尔”议题下,做了题为“高级封装的3D全波仿真器“的演讲,详细介绍了Clarity3DSolver产品。他的第一张幻灯片展示了Cadence公司如何将算法知识从芯片扩展到系统分析:

上图的底部是我们的现有设计平台:用于芯片的Virtuoso®和Innovus™、用于复杂封装的SiP和OrbiTIO™、用于PCB的Allegro®和OrCAD®,以及我们的合作伙伴Dassault和PTC——提供用于机箱的产品。中间则是多物理领域:电磁、电、热、流体流动、机械。而在顶部,各种不同的引擎参与设计并解决实际问题。这些功能结合在一起,使我们能够进行系统设计优化,这正是Cadence所倡导的IntelligentSystemDesign(智能系统设计)的关键部分。

究其本质,则是一个大规模并行矩阵求解器。这是一种突破性算法,是Cadence公司在系统分析领域的秘密武器。它具有近乎线性的可扩展性,且不会造成任何精度损失。它还具有几乎无限的容量,可以使用大量低容量的机器,而不需要任何大型设备;这些大型机器要么在我们需要时不可用,要么大多数时候都处于等待工作指令的闲置状态中。整个基础架构动态部署于云端(或数据中心),且拥有容错重启功能以避免因为机器数量较多而时有发生的异常事件。

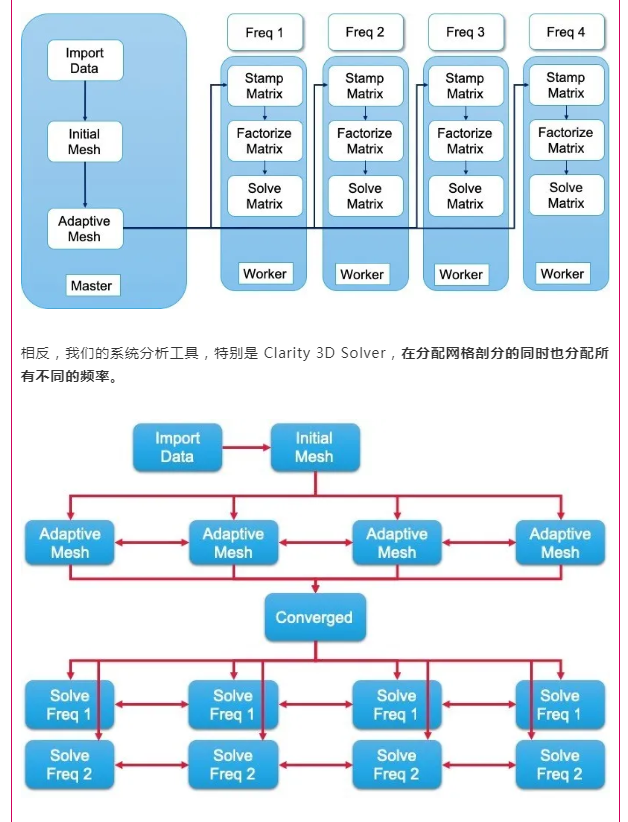

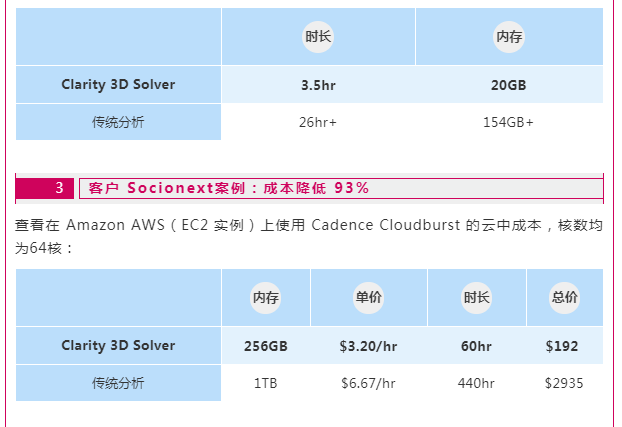

该讲演还展示了传统的设计流程,即在单个主机上进行自适应网格划分。在实践中,对于大型设计,这可能需要一台数T字节内存的机器。





CelsiusThermalSolver

Cadence公司去年推出的另一个系统分析工具是CelsiusThermalSolver。在DesignCon设计大会上,Cadence系统分析事业部产品总监CTKao对该产品进行了概述。

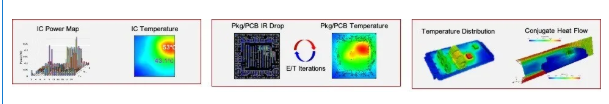

该产品可以同时对IC、封装、电路板和系统进行热分析与电分析。其实质是有限元分析(FEA),因此有更多的大型方程组的联立解与更多的稀疏矩阵。此外,还有计算流体力学(CFD)来处理冷却系统中的气流和风扇。


对于以IC为中心的方法,CelsiusThermalSolver不仅解决了显而易见的问题,还解决了3DIC、裸片到裸片键合和硅通孔(TSV)问题,在裸片上提供了温度和功率图,并同时考虑了所有这些的复杂性。

对于以封装/PCB为中心的方法,CelsiusThermalSolver使用FEA和CFD进行瞬态和稳态仿真,解决了详细的2D分层与3D结构。

对于以系统为中心的方法,除了FEA和CFD技术之外,CelsiusThermalSolver还可以处理散热器、外壳、气流以及影响温度的系统环境的所有其他方面。

分析结果

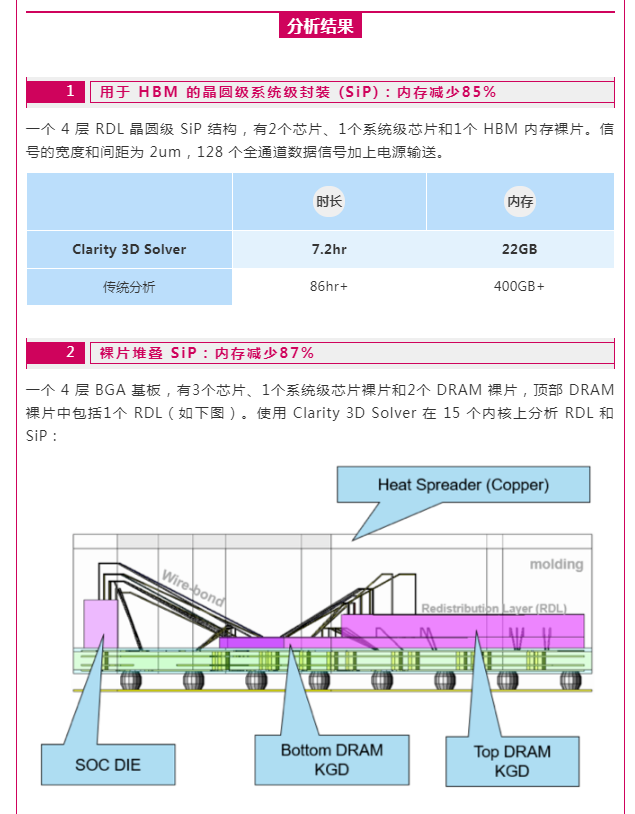

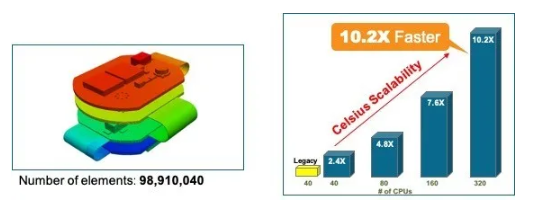

这里只引用一个例子,假设这是一台在三个小电路板上构建的照相机,然后将其装入某种外壳中:

构成分析的元素差不多有1亿个。通过扩展到大量内核,生成分析结果的速度可以加快十倍以上。在某些情况下,CelsiusThermalSolver能够分析曾经无法分析的大型系统。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

FPGA原厂背后的故事

(1) 国产EDA综合工具现状?(2) 国产FPGA芯片出货情况怎么样?(3) 蓝牙FPGA是怎么回事?(4) 车规级的
发烧友学院发表于 2020-04-10 00:00 34753次阅读
FPGA原厂背后的故事

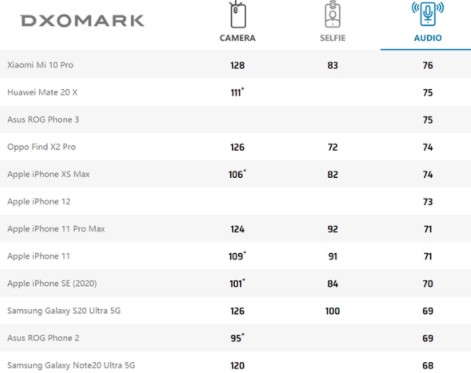

DxO:同比其他型号,iPhone 12几乎每一...

对于iPhone 12,DxOMark率先公布了其音频测试成绩,总分73分。
发表于 2020-11-11 10:32 22次阅读
DxO:同比其他型号,iPhone 12几乎每一...

英飞凌新增在华投资,扩大无锡工厂IGBT生产线;...

商业信息平台Tofler获悉的数据显示,2020财年,科技巨头苹果在印度的收入增长了约29%,达到1....
发表于 2020-11-11 09:24 263次阅读
英飞凌新增在华投资,扩大无锡工厂IGBT生产线;...

双十一背后的新业态

一些致力于创新的国潮新品牌,也通过“双11”寻找新的增长点,凭借新潮的设计感、科技内核等元素赢得青睐....
发表于 2020-11-11 09:06 370次阅读
双十一背后的新业态

全球首个176层3D NAND Flash量产,...

11月10日消息,美光宣布已开始批量生产全球首个176层3DNANDFlash。这也是美光、Inte....
发表于 2020-11-10 17:16 650次阅读
全球首个176层3D NAND Flash量产,...

Comparator动态噪声的仿真

大家好!转眼又是年底了。这一年马上要过去,不知道大家今年收获到了什么呢? 高速ADC一直是个特别火的....
发表于 2020-11-10 14:53 94次阅读
Comparator动态噪声的仿真

当人工智能发展到伤害人的阶段,谁来负责?

就像硬币的两面,技术进步在便利人们生产生活的同时,也带来一个严峻的现实问题——当机器足够智能之后,其....
发表于 2020-11-10 14:06 515次阅读
当人工智能发展到伤害人的阶段,谁来负责?

受大象鼻子启发,新型机械手爪可抓取从注射器到锤子...

据外媒报道,大象有惊人的鼻子,这种动物可以用它们灵巧而轻松地捡起小木棍和大圆木。受益于这种启发,来自....
发表于 2020-11-10 11:31 72次阅读
受大象鼻子启发,新型机械手爪可抓取从注射器到锤子...

ADI公司发布通过UL 217测试和验证的烟雾探...

 CN0537参考设计的主要特点:   · 通过UL 217(第8版)测试和验证的烟雾与火灾探测算....
发表于 2020-11-10 10:41 120次阅读
ADI公司发布通过UL 217测试和验证的烟雾探...

航盛车云:盛话·汽车AI助手

中国汽车界与媒体界广泛关注的年度盛事,由深圳市汽车电子行业协会主办的汽车电子产业的奥斯卡奖 2019....
发表于 2020-11-10 10:23 177次阅读
航盛车云:盛话·汽车AI助手

安智杰:获2019年度汽车电子科学技术奖优秀创新...

中国汽车界与媒体界广泛关注的年度盛事,由深圳市汽车电子行业协会主办的汽车电子产业的奥斯卡奖 2019....
发表于 2020-11-10 09:16 174次阅读
安智杰:获2019年度汽车电子科学技术奖优秀创新...

每秒1000亿帧的超高速3D视觉相机

加州理工学院新开发的超高速成像技术或能揭示偏振和声致发光的动力学原理。 超快成像是一个传感器性能和创....
发表于 2020-11-09 15:02 142次阅读
每秒1000亿帧的超高速3D视觉相机

解读消费和汽车领域激光技术新趋势

据麦姆斯咨询报道,Lumentum是国际知名的专业激光器厂商。近几年,随着3D传感市场的快速成长,3....
发表于 2020-11-09 14:44 216次阅读
解读消费和汽车领域激光技术新趋势

若没有硬件上的突破创新,AI研究将止步不前

如今的人工智能存在一个很重要问题:太贵了。训练现代计算机视觉模型Resnet-152的成本大约为10....
发表于 2020-11-09 14:34 191次阅读
若没有硬件上的突破创新,AI研究将止步不前

数字化仿真领域中的物流仿真 详解

提到仿真,许多人并不陌生,所谓的仿真就是利用模型去实现实际系统中发生的本质过程,我们又称之为模拟。但....
发表于 2020-11-09 14:17 125次阅读
数字化仿真领域中的物流仿真 详解

大陆集团再投一家MEMS激光雷达创新厂

- 大陆集团(Continental)与激光雷达创新厂商AEye签署协议,将对后者进行少数股权投资;....
发表于 2020-11-09 14:10 225次阅读
大陆集团再投一家MEMS激光雷达创新厂

英飞凌推出REAL3 ToF图像传感器

新款REAL3 ToF图像传感器芯片可以实现更好的拍照效果:(1)在弱光条件下更快地自动对焦;(2)....
发表于 2020-11-09 14:00 148次阅读
英飞凌推出REAL3 ToF图像传感器

维感科技:杀入3D传感模组业界的一匹黑马

微访谈:维感科技联合创始人兼研发副总孔庆磊 据麦姆斯咨询介绍,视觉传感器作为机器获取信息的主要载体,....
发表于 2020-11-09 11:59 306次阅读
维感科技:杀入3D传感模组业界的一匹黑马

AI健身,是伪命题还是未来发展的新机遇?

“围着客厅跑步、在床上游泳、抱着宠物狗当杠铃……”今年的这届沙雕网友,在疫情爆发之后,为了甩掉因为宅....
发表于 2020-11-09 11:50 125次阅读
AI健身,是伪命题还是未来发展的新机遇?

协作机器人应用对3D相机需求

图漾科技发布新款3D工业相机:FS820,小型化设计专为协作机器人Eye-in-Hand场景优化、助....
发表于 2020-11-09 11:38 174次阅读
协作机器人应用对3D相机需求

八爪鱼教育亮相2020中国人工智能大会

10月31日,2020中国(太原)人工智能大会在中国太原煤炭交易中心隆重开幕。本次大会以 聚焦六新蹚....
发表于 2020-11-08 09:48 292次阅读
八爪鱼教育亮相2020中国人工智能大会

iOS 14.2 引入JIT编译 仿真应用可具有...

据外媒 9to5mac 报道,iOS 14.2 现已引入 JIT编译支持。 什么是 JIT? 正如字....
发表于 2020-11-07 09:30 201次阅读
iOS 14.2 引入JIT编译 仿真应用可具有...

外媒:三星ISOCELL Vizion 33D ...

据外媒SlashGear消息,三星ISOCELL Vizion 33D ToF传感器可能会在S21系....
发表于 2020-11-07 09:08 257次阅读
外媒:三星ISOCELL Vizion 33D ...

PCB设计同步分析之PCB信号线的意外回音怎么处...

(原文来源 Jiefu Wu, Graser ;Cadence楷登PCB及封装资源中心;在此特别鸣谢....
发表于 2020-11-06 18:28 148次阅读
PCB设计同步分析之PCB信号线的意外回音怎么处...

3D 打印机UNIZ首款消费级产品:搭载第四代光...

3D 打印机研发商 UNIZ,在中国国际进口博览会发布首款消费级新品,针对 UNIZ 消费级产品和领....
发表于 2020-11-06 17:17 228次阅读
3D 打印机UNIZ首款消费级产品:搭载第四代光...

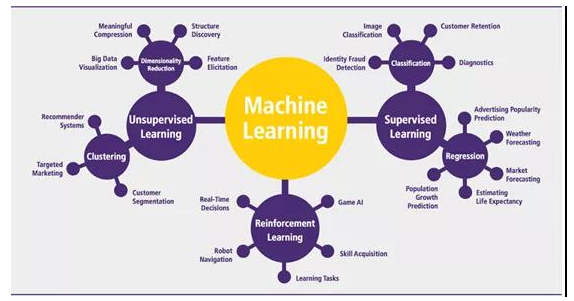

干货:遇到不同问题或项目应采取的不同机器学习算法

刚开始学习数据科学时,笔者经常面临这样一个问题:遇到具体问题,选择何种算法才合适。也许你也和我一样,....
发表于 2020-11-06 16:31 183次阅读
干货:遇到不同问题或项目应采取的不同机器学习算法

小米推出扫拖机器人1T:增加3D避障功能 前置一...

双11狂欢购物节之际,小米推出了一款拥有3D避障功能的扫拖一体机器人米家扫拖机器人1T。 传统的扫地....
发表于 2020-11-06 16:12 314次阅读
小米推出扫拖机器人1T:增加3D避障功能 前置一...

AI如何分析理解人类的思维和行为模式

人工智能在市场营销领域取得的成功,揭示了人类的一些思维和行为模式,这些模式可以转化为其他应用程序。
发表于 2020-11-06 11:38 241次阅读
AI如何分析理解人类的思维和行为模式

无处不在的AI算法歧视,年轻人或成为破局关键

赛博朋克的电影里,常常可以看到这样的构想:社会已经被财阀集团所控制,人工智能充当了统治的工具,所有人....
发表于 2020-11-06 11:15 289次阅读
无处不在的AI算法歧视,年轻人或成为破局关键

沈阳自动化所加热炉优化控制研究取得进展 迁移学习...

新浪科技讯 北京时间11月6日消息,冶金行业一直是我国工业的能源消耗大户,是推进节能降耗的重点行业。....
发表于 2020-11-06 11:02 193次阅读
沈阳自动化所加热炉优化控制研究取得进展 迁移学习...

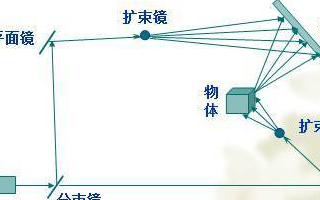

全息影像技术概述

总是有人抱有这样的幻想:在未来,人类可以完全抛弃电视、电脑、手机这些带有屏幕的显示产品。就像在各种各....
发表于 2020-11-05 17:32 230次阅读
全息影像技术概述

【AI 学习】第六篇--讲解BP(反向传播)流程

反向传播整个流程如下: (1)进行前向传播计算,利用前向传播公式,得到隐藏层和输出层的激活值。 (2)对输出层(...
发表于 2020-11-05 17:25 707次阅读
【AI 学习】第六篇--讲解BP(反向传播)流程

多模态识别将成为行业主流!兆易创新发力3D To...

本站原创! (电子发烧友网报道 文/章鹰)11月,苹果iPhone12 5G系列的全球发布,华为Ma....
发表于 2020-11-05 14:56 1861次阅读
多模态识别将成为行业主流!兆易创新发力3D To...

PXI 41-765系列模拟输出/电流环仿真模块...

Pickering Interfaces公司作为生产用于电子测试及验证的信号开关与仿真解决方案的领导....
发表于 2020-11-05 11:53 61次阅读
PXI 41-765系列模拟输出/电流环仿真模块...

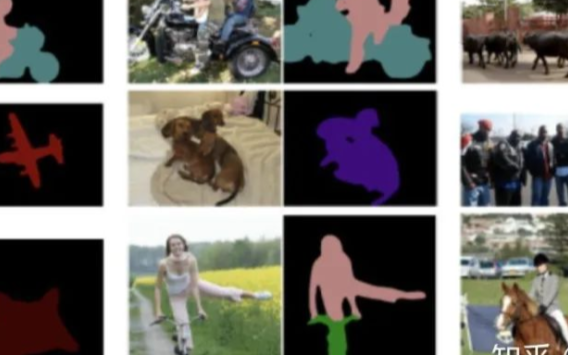

语义分割算法系统介绍

图像语义分割是图像处理和是机器视觉技术中关于图像理解的重要任务。语义分割即是对图像中每一个像素点进行....
发表于 2020-11-05 10:34 142次阅读
语义分割算法系统介绍

深度学习:多目标跟踪方向调研报告

导读 本文是一篇多目标跟踪方向的调研报告,从相关方向、核心步骤、评价指标和最新进展等维度出发,对MO....
发表于 2020-11-05 10:01 199次阅读
深度学习:多目标跟踪方向调研报告

洛微科技自主研发的芯片获“2020年度最具潜力I...

洛微科技(LuminWave)自主研发的纯固态LiDAR硅光子相控阵芯片荣获2020年度最具潜力IC....
发表于 2020-11-04 16:52 699次阅读
洛微科技自主研发的芯片获“2020年度最具潜力I...

人脸识别时代,我们的人脸信息安全吗

日前,央视财经频道的播出的一条新闻引起了人们的关注。今年8月13日,杭州钱塘新区公安部门抓获两名犯罪....
发表于 2020-11-04 15:56 391次阅读
人脸识别时代,我们的人脸信息安全吗

中国工业软件“短板”明显,嵌入类软件预计2021...

2020年6月,著名的工业软件公司Mathwork已经停止了哈尔滨工业大学、哈尔滨工程大学等在实体清....
发表于 2020-11-04 15:35 237次阅读
中国工业软件“短板”明显,嵌入类软件预计2021...

CV大牛沈春华新算法获GitHub 1400多颗...

凭一己之力将澳大利亚机器学习研究院拉至全球排名第四;GitHub 1400 多颗 Star、并用于 ....
发表于 2020-11-04 15:20 212次阅读
CV大牛沈春华新算法获GitHub 1400多颗...

科学家发现:人工智能可根据照片内容识别摄影师身份

在日常生活中,我们经常会看到一些十分漂亮、构思精妙的照片,但某张照片背后的摄影师是谁?我们有时却并不....
发表于 2020-11-04 11:51 243次阅读
科学家发现:人工智能可根据照片内容识别摄影师身份

简报:OpenCV 4.5发布!DNN 模型在A...

但对于不写代码、不玩模型的普通人来说,这些 demo 展示的应用还是非常遥远,或者只能从某个 APP....
发表于 2020-11-04 09:14 583次阅读
简报:OpenCV 4.5发布!DNN 模型在A...

微软HoloLens 2开发版正式在美国上市:售...

早在 2019 年 5 月,微软首次公布了 HoloLens 2 开发版套装。在宣布 1 年半之后,....
发表于 2020-11-03 18:00 297次阅读
微软HoloLens 2开发版正式在美国上市:售...

李铭豪:艾迈斯半导体(ams)光传感解决方案的全...

作为全球知名的传感器厂商,艾迈斯半导体(ams)拥有极为丰富的传感器产品组合,覆盖了光学、成像、环境....
发表于 2020-11-03 15:15 263次阅读
李铭豪:艾迈斯半导体(ams)光传感解决方案的全...

人工智能可以帮助我们找到图片背后的摄影师

在日常生活中,我们经常会看到一些十分漂亮、构思精妙的照片,但某张照片背后的摄影师是谁?我们有时却并不....
发表于 2020-11-03 14:33 318次阅读
人工智能可以帮助我们找到图片背后的摄影师

华为Mate40 Pro的性能如何?

Mate40 Pro配置的麒麟9000处理器作为目前华为最高端的处理器,性能方面也是相当给力,在安兔....
发表于 2020-11-03 11:45 668次阅读
华为Mate40 Pro的性能如何?

应用少、成本高,3D感知技术在手机端变得可有可无

集微网消息 从近两年发布的品牌机型配置就可以看出,终端品牌对手机摄像头的创新已经不再满足于单纯的拍照....
发表于 2020-11-03 11:41 323次阅读
应用少、成本高,3D感知技术在手机端变得可有可无

PS 2021带来了其他许许多多基于AI的黑科技

非常黑科技的一个功能。通过AI算法,一张普普通通的2D照片,可以被PS 2021一键变成3D场景。
发表于 2020-11-03 11:00 249次阅读
PS 2021带来了其他许许多多基于AI的黑科技

特朗普还是拜登?Facebook算法可以告诉你答...

当地时间 11 月 3 日是全美选民投票的日子,即“选举日”(Election Day),按以往的习....
发表于 2020-11-03 10:38 547次阅读
特朗普还是拜登?Facebook算法可以告诉你答...

自步对比学习框架及混合记忆模型

在基于聚类的伪标签法中,往往没有用到全部的目标域无标签数据,因为基于密度的聚类(如DBSCAN等)本....
发表于 2020-11-03 09:33 250次阅读
自步对比学习框架及混合记忆模型

如何使用FPGA实现伪彩色图像

伪彩色图像 一、原理介绍: 伪彩色(Pseudo-color)图像的每个像素的颜色不是由每个基本色分....
发表于 2020-11-02 16:37 191次阅读
如何使用FPGA实现伪彩色图像

关于语言模型和对抗训练的工作

论文:Adversarial Training for Large NeuralLangUageMo....
发表于 2020-11-02 15:26 233次阅读
关于语言模型和对抗训练的工作

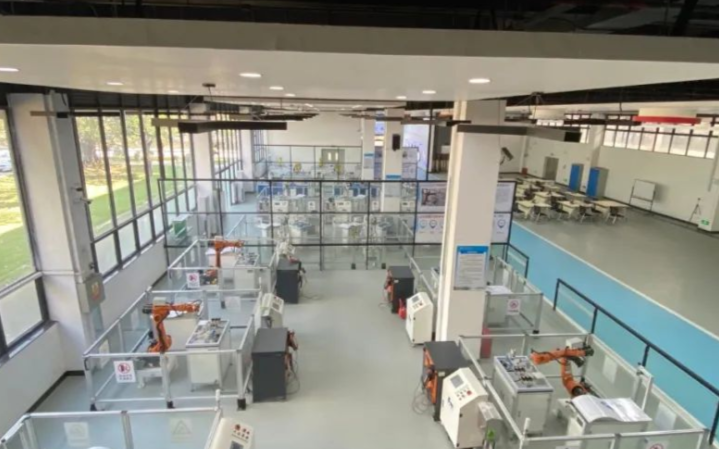

松山湖机器人技能大赛正在报名中
