PCB板的主要划分类型有哪些

2020年01月09日 16:00 次阅读

PCB介绍

PCB( Printed Circuit Board),中文名称为印制电路板,又称印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的载体。由于它是采用电子印刷术制作的,故被称为“印刷”电路板

PCB分类

pcb板有以下三种主要的划分类型:

1.单面板

单面板(Single-Sided Boards) 在最基本的PCB上,零件集中在其中一面,导线则集中在另一面上(有贴片元件时和导线为同一面,插件器件再另一面)。因为导线只出现在其中一面,所以这种PCB叫作单面板(Single-sided)。因为单面板在设计线路上有许多严格的限制(因为只有一面,布线间不能交叉而必须绕独自的路径),所以只有早期的电路才使用这类的板子。

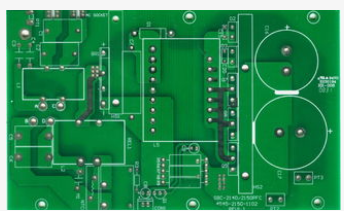

PCB板的主要划分类型有哪些

2.双面板

双面板(Double-Sided Boards) 这种电路板的两面都有布线,不过要用上两面的导线,必须要在两面间有适当的电路连接才行。这种电路间的“桥梁”叫做导孔(via)。导孔是在PCB上,充满或涂上金属的小洞,它可以与两面的导线相连接。因为双面板的面积比单面板大了一倍,双面板解决了单面板中因为布线交错的难点(可以通过孔导通到另一面),它更适合用在比单面板更复杂的电路上。

3.多层板

多层板(MulTI-Layer Boards) 为了增加可以布线的面积,多层板用上了更多单或双面的布线板。用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印刷线路板,通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印刷线路板就成为四层、六层印刷电路板了,也称为多层印刷线路板。板子的层数并不代表有几层独立的布线层,在特殊情况下会加入空层来控制板厚,通常层数都是偶数,并且包含最外侧的两层。大部分的主机板都是4到8层的结构,不过技术上理论可以做到近100层的PCB板。大型的超级计算机大多使用相当多层的主机板,不过因为这类计算机已经可以用许多普通计算机的集群代替,超多层板已经渐渐不被使用了。因为PCB中的各层都紧密的结合,一般不太容易看出实际数目,不过如果仔细观察主机板,还是可以看出来。

PCB作用

电子设备采用印制板后,由于同类印制板的一致性,从而避免了人工接线的差错,并可实现电子元器件自动插装或贴装、自动焊锡、自动检测,保证了电子设备的质量,提高了劳动生产率、降低了成本,并便于维修。

PCB特点(优点)

PCB之所以能得到越来越广泛地应用,因为它有很多独特优点,概栝如下。

可高密度化。数十年来,印制板高密度能够随着集成电路集成度提高和安装技术进步而发展着。

高可靠性。通过一系列检查、测试和老化试验等可保证PCB长期(使用期,一般为20年)而可靠地工作着。

可设计性。对PCB各种性能(电气、物理、化学、机械等)要求,可以通过设计标准化、规范化等来实现印制板设计,时间短、效率高。

可生产性。采用现代化管理,可进行标准化、规模(量)化、自动化等生产、保证产品质量一致性。

可测试性。建立了比较完整测试方法、测试标准、各种测试设备与仪器等来检测并鉴定PCB产品合格性和使用寿命。

可组装性。PCB产品既便于各种元件进行标准化组装,又可以进行自动化、规模化批量生产。同时,PCB和各种元件组装部件还可组装形成更大部件、系统,直至整机。

可维护性。由于PCB产品和各种元件组装部件是以标准化设计与规模化生产,因而,这些部件也是标准化。所以,一旦系统发生故障,可以快速、方便、灵活地进行更换,迅速恢服系统工作。当然,还可以举例说得更多些。如使系统小型化、轻量化,信号传输高速化等。

PCB行业趋势

PCB行业发展迅猛

改革开放以来,中国由于在劳动力资源、市场、投资等方面的优惠政策,吸引了欧美制造业的大规模转移,大量的电子产品及制造商将工厂设立在中国,并由此带动了包括PCB 在内的相关产业的发展。据中国CPCA 统计,2006 年我国PCB 实际产量达到1.30 亿平方米,产值达到121 亿美元,占全球PCB 总产值的24.90%,超过日本成为世界第一。2000 年至2006 年中国PCB 市场年均增长率达20%,远超过全球平均水平。2008 年全球金融危机给PCB 产业造成了巨大冲击,但没有给中国PCB 产业造成灾难性打击,在国家经济政策刺激下2010 年中国的PCB 产业出现了全面复苏,2010 年中国PCB 产值高达199.71 亿美元。Prismark 预测2010-2015 年间中国将保持8.10%的复合年均增长率,高于全球5.40%的平均增长率。

区域分布不均衡

中国的PCB产业主要分布于华南和华东地区,两者相加达到全国的90%,产业聚集效应明显。此现象主要与中国电子产业的主要生产基地集中在珠三角、长三角有关。

PCB下游应用分布

中国PCB行业下游应用分布如下图所示。消费电子占比最高,达到39%;其次为计算机,占22%;通信占14%;工业控制/医疗仪器占14%;汽车电子占6%;国防及航天航空占5%。

技术落后

中国现虽然从产业规模来看已经是全球第一,但从 PCB 产业总体的技术水平来讲,仍然落后于世界先进水平。在产品结构上,多层板占据了大部分产值比例,但大部分为8 层以下的中低端产品,HDI、挠性板等有一定的规模但在技术含量上与日本等国外先进产品存在差距,技术含量最高的IC 载板在国内更是很少有企业能够生产。

PCB板材质有哪些几种?

94V-0、94V-2 属于一类阻燃级别材质,而这两种中94V-0又属于阻燃级别材质中最高的一种。 pcb板材一般分为几种颜色,绿色是最常见的,还有黑色、红色、蓝色、黄色 颜色与品质是毫不相干的,只是一种个性化的表现而已 。

PCB板材主要考虑的是材质和厚度等,很少考虑颜色。你说的应该是阻焊油墨的颜色吧!阻焊油墨颜色有白,黄,黑,红,蓝,还有一种透明的油墨,用的最多的是绿色油墨。根据板子的精度要求使用的阻焊油墨是有差别的。

以材质来分的话,其可分为有机材质和无机材质

a. 有机材质

酚醛树脂、玻璃纤维/环氧树脂、Polyimide、BT/Epoxy等皆属之。

b. 无机材质

铝、Copper-invar-copper、ceramic等皆属之。
