ITECH半导体测试方案解析,从容应对全球功率半导体市场风起云涌

2020年08月17日 14:41 次阅读

前言:

全球功率半导体市场风起云涌,行业整合步伐加速。作为电力控制/节能减排核心半导体器件,功率半导体器件广泛应用于从家电、消费电子到新能源汽车、智能电网等诸多领域。顺全球半导体产业洗牌大势,近年来功率半导体产业整合步伐急速提升

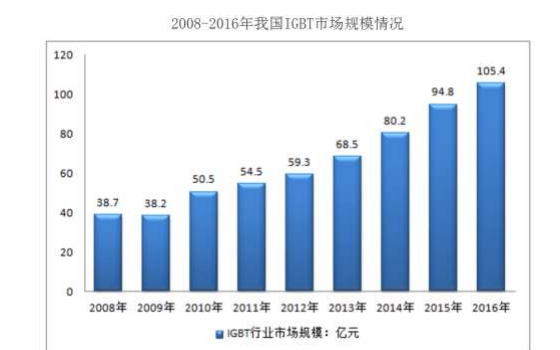

新能源全产业链势头正旺,IGBT等高端器件迎来需求爆发期。功率器件约占新能源汽车整车价值量的价值量10%,Mosfet、IGBT等功率模块亦是充电桩/站等设备核心电能转换器件。中国已成为全球第一新能源汽车市场,同时光伏/智能电网/充电桩等全产业链将持续拉动各类型功率器件市场

什么是IGBT?

绝缘栅双极晶体管(Insulated Gate Bipolar Transistor, IGBT),是半导体器件的一种,主要用于电动车辆、铁路机车及动车组的交流电电动机的输出控制。传统的BJT导通电阻小,但是驱动电流大,而MOSFET的导通电阻大,却有着驱动电流小的优点。IGBT正是结合了这两者的优点:不仅驱动电流小,导通电阻也很低。IGBT常以IGBT模块这样的功率模块型式使用。

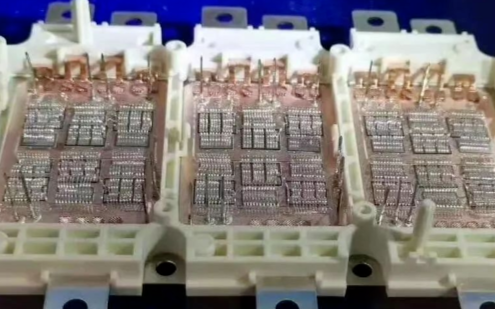

IGBT模块 (600-2400V/4A-1800A)

电动车主要用于电机驱动、DC/DC 升压变换器、双向 DC/AC 逆变器,以及充电端的 DC/DC 降压变换器,电机控制器用一个 6 单元模块,这种 IGBT 包括 36 片芯片,约 240 万个元胞,任何一个元胞出故障,汽车也会出现故障,对 IGBT 的可靠性要求也非常高。除此之外,新能源汽车对功率半导体在损耗、功率密度以及成本上也有着更高的技术需求。

功率模块供应商会搭建不同的产品解决方案,并进行转换效率,温升等指标验证,向下游的客户(生产电机控制器,UPS,光伏逆变器制造商…)提供参考案例并证明其性能,例如使用该厂商的功率模块可以将inverter的效率从原来的90%提升到95%等等。某全球排名前列的功率模块供应商,采购ITECH程控电源及电子负载,来验证其解决方案的性能。ITECH产品最大功率到1152kW,电压最高2250V,具有交流电源、直流电源、交流电子负载、直流电子负载等产品线,可满足用户不同的规格需求。

1、以inverter为例,可使用IT6000C作为inverter的DC输入源,验证产品的效率。


       IT6000C优势:

1) 精度满足需求/双向源替代原来的独立电源和负载的方案

2)IT6000C工作在Load模式下,拉载无过冲

3)IT6000C可以实现无缝切换,且切换速度较快

4)IT6000C有丰富的波形自定义功能,可以模拟复杂的工况拉载波形

2、以整流功率模块(Rectifier)为例,其作用是将三相交流电整流为直流输出,测试中可以使用IT7600交流源和IT8000回馈式直流电子负载

ITECH面向全球的电力电子产业,汽车电子,半导体IC提供精准稳定的测试仪器产品, 同时,也针对新能源产业提供先进多样的测试解决方案,为全球绿色能源产业发展贡献力量。
