印制电路板的元器件布局和布线的正确结构设计,是决定电子作品能否可靠工作的一个关键因素。本文详细介绍了印制电路板的元器件布局和布线原则。
元器件的布局原则
在印制电路板的排版设计中,元器件的布局至关重要,它决定了板面的整齐美观程度和 印制导线的长短与数量,对整机的可靠性也有一定的影响。布设元器件时应遵循以下几个原则:
1)在通常情况下,所有元器件均应布置在印制电路板的一面。对于单面印制电路板, 元器件只能安装在没有印制电路的一面;对于双面印制电路板,元器件也应安装在印制电路 板的一面;如果需要绝缘,可在元器件与印制电路板之间垫绝缘薄膜或元器件与印制电路板 之间留有1~2mm的间隙。在条件允许的情况下,尽量使元器件在整个板面上分布均匀、疏密一致。

2)在保证电气性能的前提下,元器件应相互平行或垂直排列,以求整齐、美观。
3)重而大的元器件,尽量安置在印制电路板上紧靠固定端的位置,并降低重心,以提高机械强度和耐振动、耐冲击能力,减少印制电路板的负荷和变形。
4)发热元器件应优先安排在有利于散热的位置,必要时可单独安装散热器,以降低和减少对邻近元器件的影响。对热敏感的元器件应远离高温区。
5)对电磁感应较灵敏的元器件和电磁辐射较强的元器件在布局时应避免它们之间相互影响。
印制导线的布线原则
元器件布局完成后,就可以根据电路原理图安排和绘制各元器件的连接线,即印制导线的布线设计。布线对整机的电气性能影响较大,其原则如下:
1)公共地线一般布置在印制电路板的最边缘,既便于印制电路板安装在机架上,也便于与机架地相连接。电源、滤波等低频直流导线和元器件靠边缘布置,高频元器件及导线布 置在印制电路板的中间,以减少它们对地线和机壳的分布电容。
2)印制导线与印制电路板的边缘应留有一定的距离(不小于板厚),这不仅便于安装导轨和进行机械加工,还提高了绝缘性能。

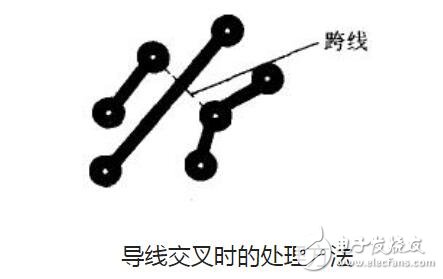

3)单面印制电路板的某些印制导线有时要绕着走或平行走,这样印制导线就比较长, 不仅使引线电感增大,而且印制导线之间的寄生耦合也增大,这对于低频电路影响不明显,但对高频电路影响显着,因此必须保证高频导线、晶体管各电极的引线、输入和输出线短而直,并避免相互平行。若个别印制导线不能绕着走,此时为避免导线交叉,可用跨线,如图所示。对于高频电路应避免用外接导线跨接,若交叉导线较多,最好用双面印 制电路板,将导线印制在板的两面,这样可使导线短而直。用双面板时,两面印制导线应避免互相平行,以减少导线之间的寄生耦合。

4)处理好电源线与接地导线,有效地抑制公共阻抗带来的干扰,可达到事半功倍的效果。
5)印制导线布设要整齐美观、有条理、布线与元器件布局应协调。在电气性能允许的前提下,布线宜同向平行,且在印制导线转弯处宜用45度角,避免使用锐角和直角。
印制电路板(PCB)行业深度分析
2000年~2002年,互联网泡沫破灭导致的全球经济紧缩,下游电子终端产品的需求放缓,全球PCB产值出现下跌;
2003年~2008年上半年,受益于全球经济的良好复苏局面以及电子产品不断创新,PCB行业产值快速增长;
2008年下半年~2009年,金融危机导致PCB行业寒冬。
2010~至今 随着经济复苏,下游智能手机、平板电脑等新型产品的兴起,PCB产值迅速恢复,且呈现稳定增长。PCB全球市场规模高达500亿美元。
过去10年全球PCB产业保持年均复合增速约4%。2017年全球PCB产值为588亿美元,同比增速为8.60%,中国PCB产值297亿美元,同比增速达9.70%,增速高于全球。从PCB产值地区分布来看,PCB产业重心不断向亚洲地区转移,中国已成为全球PCB最重要玩家,占全球PCB产值的50%以上。
这一进程中,我国也出现了深南电路、景旺电子等优质PCB厂商。但是目前全球前几大厂商重要集中于中国台湾、日本和韩国,国内PCB厂商的规模相比于全球龙头仍然较小,国内市场集中度较低。但国内几大PCB龙头厂商增速迅猛,普遍呈现两位数业绩成长。
我国以通信、计算机、消费电子、计算机网络等行业的电子产业主要聚集于以长三角、珠三角以及环渤海地区,形成了良好的电子产业集群。其中长三角和珠三角地区占中国大陆总产值90%。近年来,由于沿海地区人力成本、环保要求趋严,PCB产业逐步向内地省份转移,尤其是湖南、湖北、江西、重庆等经济产业带,中西部地区PCB产能呈快速增长的发展势头。
印制电路板前景
中国有着健康稳定的内需市场和显著的生产制造优势,吸引了大量外资企业将生产重心向中国大陆转移。PCB产品作为基础电子元件,其产业多围绕下游产业集中地区配套建设。目前中国大陆约有一千五百家PCB企业,主要分布在珠三角、长三角和环渤海等电子行业集中度高、对基础元件需求量大并具备良好运输条件和水、电条件的区域。目前中国PCB产业聚落情况如下:

未来五年,中国印制电路板市场在国内电子信息产业的带动下,仍将以高于全球的增长率继续增长。预计到2022年,中国PCB市场的规模将达到356.9亿美元。
