一文知道温湿度传感器的接线方式

2020年11月24日 17:15 次阅读

随着现代社会的高速发展,温湿度传感器越来越多的应用到我们的工作和生活中,食品行业、档案管理、温室大棚、动物养殖、药品存储等行业都有温湿度传感器的身影。传感器在使用之前,避免不了安装接线的过程,今天,我们一起来了解一下温湿度传感器的接线方式。

目前,应用最为广泛的温湿度传感器是RS485型温湿度传感器和模拟量型温湿度传感器。

一、RS485型温湿度传感器

RS485是一个定义平衡数字多点系统中的驱动器和接收器的电气特性的标准,该标准由电信行业协会和电子工业联盟定义。使用该标准的数字通信网络能在远距离条件下以及电子噪声大的环境下有效传输信号。RS485使得廉价本地网络以及多支路通信链路的配置成为可能。

RS485有两线制和四线制两种接线,四线制只能实现点对点的通信方式,现很少采用,现在多采用的是两线制接线方式,这种接线方式为总线式拓扑结构,在同一总线上最多可以挂接32个节点。

RS485布线规范:

1.485信号线不可以和电源线一同走线。在实际施工当中,由于走线都是通过管线走的,施工方有的时候为了图方便,直接将485信号线和电源线绑在一起,由于强电具有强烈的电磁信号对弱电进行干扰,从而导致485信号不稳定,导致通信不稳定。

2.485信号线可以使用屏蔽线作为布线,也可以使用非屏蔽线作为布线。

3.选择使用普通的超五类屏蔽双绞线即网线就可以。线材一般建议选择标准的485线,其为屏蔽双绞线,传输线不是像网线那样为单股的铜丝,而是多股铜丝绞在一起形成一根线,从而即使某根小铜丝断掉,也不会影响整个的使用。

4.485布线借助485集线器和485中继器可以任意布设成星型接线与树形接线。485布线规范是必须要手牵手的布线,一旦没有借助485集线器和485中继器直接布设成星型连接和树形连接,很容易造成信号反射导致总线不稳定。

5.485总线必须要接地。

二、模拟量型温湿度传感器

模拟量型温湿度传感器输出方式有电流型和电压型,无论是电流型信号还是电压型信号,以提供信号仪表、设备线缆的条数为准,分成四线制、三线制、两线制三种类型,不同类型的信号接线方式不同。

线制是了解模拟量的一个难点,注意看提供信号的设备出线,有几根就是几线制。下图是这几种线制的接线区别。

1、四线制

四线制信号是提供信号的设备上信号线和电源线加起来有4根线。提供信号的设备有单独的供电电源,除了两个电源线还有两个信号线。四线制信号的接线方式如下图所示:

2、三线制

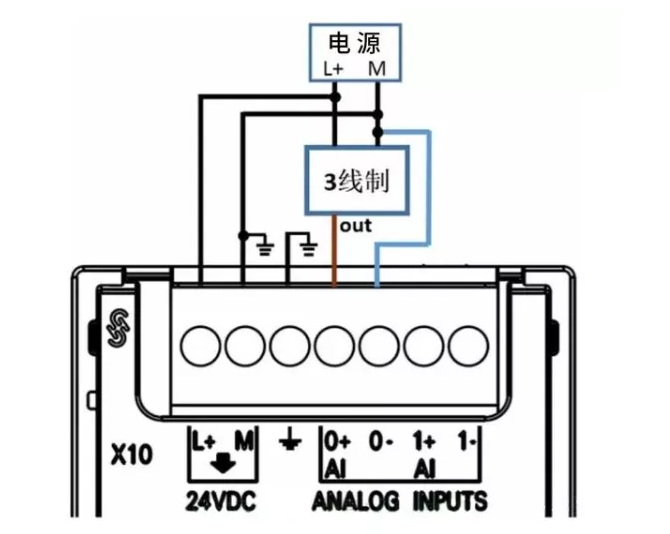

三线制信号是指提供信号的设备上,信号线和电源线加起来有3根线,信号负与供电电源M线为公共线。三线制信号的接线方式如下图所示:

三线制相对于四线制少了一根信号负,常用的信号源设备很少有三线制的,大多是两线制与四线制。

3、二线制

两线制信号指提供信号的设备上,信号线和电源线加起来只有2根线。由于模拟量模块通道一般没有供电功能,所以温湿度传感器仪表或设备需要外接24V直流电源。两线制信号的接线方式如下图所示:

模拟量接线注意事项:

1、模拟量信号的传感器电缆要尽可能的短,使用屏蔽双绞电缆,布线的过程中尽量不要弯曲成直角,屏蔽层在靠近信号源的一端进行单端接地。

2、模拟量模块和传感器做好接地,有条件的话要两个接地端连接在一起接地,否则会产生很高的共模电压,导致CPU中的数据波动较大。

3、模拟量模块的端子有上下两排分布的,很容易弄混,接线时要注意。最好先接下面的再接上面的。

我们在购买温湿度传感器时,要根据应用场景选择合适的温湿度传感器,仔细向卖家询问安装及接线方式,避免接错或者漏接线造成数据测量误差。
