一文解析MEMS半导体元件

2020年07月10日 11:50 次阅读

  MEMS是随着半导体集成电路微细加工技术和超精密机械加工技术的发展而发展起来的,目前MEMS加工技术还被广泛应用于微流控芯片与合成生物学等领域,从而进行生物化学等实验室技术流程的芯片集成化。MEMS元件主要可分为以下:

  一、微机械高Q电感

  体微机械加工降低了传统片上平面电感的寄生效应,这种寄生效应通常会降低电感的品质因数(Q)。

  图中显示了一个体微机械感应器的例子,其中基板已从螺旋轨迹下方被消除。在6到18GHz的频率下,测得的Qs范围从6到28,典型的电感器图显示了一个使用机器制造螺线管式电感器的例子。

  类似地,机械加工也被用来在基板上产生类似螺线管的电感器。图5显示了这种方法的一个示例。在质量因数为2.8ghz时,获得了质量因数为2.8ghz的电感。

  二、MEMS变容二极管

  MEMS基变容二极管主要有平行板和交指电容两种类型。上述类型的一些变体也已被证明。

  在平行(两个或三个)平板方法中,顶板通过悬挂弹簧与底板保持一定距离,该距离随外加电压引起的板间静电力而变化

  在叉指法中,电容器的有效面积是通过改变梳状板手指的啮合程度来改变的。梳齿驱动型执行器利用这种方法。

  三、MEMS开关

  MEMS开关具有低插入损耗、高隔离度和高线性度。许多开关,基于一些驱动机制和拓扑结构,已经被证明。其中包括静电、压电、热、磁、双金属(形状记忆合金)。

  四、腔谐振器

  利用MEMS可以接近宏观波导谐振器的性能水平。作为一个例子,用于X波段的微机械加工腔谐振器,对于尺寸为16×32×0.465mm的腔体,其空载Q为506。这只比从相同尺寸的矩形腔中获得的空载Q值低3.8%

  五、微机械谐振器

  机械谐振器能够在10000-25000范围内显示Q。微机械谐振器也可以使用垂直位移谐振器来实现这一点,在垂直位移谐振器中,悬臂梁被设置为一个跳水板状的垂直振动,以响应静电激励;而横向位移谐振器,其运动通过激励梳状结构来激发。对于更高的频率,可以使用薄膜体声波谐振器(FBAR),该谐振器由一层压电材料构成。

  六、微机械齿轮

  图中显示了静电微型发动机输出齿轮耦合到一个双级齿轮传动系统,驱动齿条和小齿轮滑块。这是使用Sandia超平面多层MEMS技术(SUMMiT)制造的。

  七、MEMS旋转电机

  采用多用户MEMS工艺制作了静电旋转电机。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

MEMS超声波传感器的应用分析

增强现实/虚拟现实 (AR/VR) 系统正在各个领域得到日益广泛的应用,例如在娱乐、教育、医疗保健和....
发表于 2020-07-10 15:02 0次阅读
MEMS超声波传感器的应用分析

PowerMOSFET在变频器电路中如何起续流保...

PowerMOSFET有三个极,即源极(S)、漏极(D)和栅极(G)。控制信号“GS加于栅极和源极之....
发表于 2020-07-10 14:47 10次阅读
PowerMOSFET在变频器电路中如何起续流保...

疫情刺激业务增长,英伟达走“花路”成为世界第三大...

英伟达可以说是最早吃到AI红利的科技公司之一。早年的英伟达凭借着GPU在游戏市场所向披靡,而随着GP....
发表于 2020-07-10 11:18 120次阅读
疫情刺激业务增长,英伟达走“花路”成为世界第三大...

半导体氮化铟镓的红色LED,有望成为下一代显示技...

沙特阿拉伯阿卜杜拉国王科技大学的研究人员成功地制造了基于自然发蓝光的半导体氮化铟镓的红色LED,这种....
发表于 2020-07-10 11:16 71次阅读
半导体氮化铟镓的红色LED,有望成为下一代显示技...

什么是二极管和三极管,这种器件有什么区别

二极管,(英语:Diode),电子元件当中,一种具有两个电极的装置,只允许电流由单一方向流过,许多的....
发表于 2020-07-10 11:10 38次阅读
什么是二极管和三极管,这种器件有什么区别

国产IP的自主芯片生态链即将迎来黄金发展期

如今,全球半导体先进制程之战新的交锋已然火花四射。中国面对不友好的国际环境,国产替代的呼声风起云涌。....
发表于 2020-07-10 09:56 18次阅读
国产IP的自主芯片生态链即将迎来黄金发展期

EDA行业寡头垄断,国产错失良机

EDA是伴随摩尔定律而诞生的一种工具。摩尔定律认为:集成电路中的晶体管数量每18到24个月会增加两倍....
发表于 2020-07-10 08:20 78次阅读
EDA行业寡头垄断,国产错失良机

5G带来新机,AIoT助力超越

5G商用首先极大的拉动了5G通信芯片与5G终端芯片的需求。尽管5G芯片市场的战争号角才刚刚吹响,但芯....
发表于 2020-07-09 16:47 402次阅读
5G带来新机,AIoT助力超越

全球顶尖碳化硅芯片生产商罗姆已落户临港

7月8日从上海自贸试验区临港新片区管委会获悉,ROHM-臻驱科技碳化硅技术联合实验室揭牌仪式近日在临....
发表于 2020-07-09 16:35 163次阅读
全球顶尖碳化硅芯片生产商罗姆已落户临港

谷歌与SkyWater开源PDK,旨在使公司更容...

SkyWater开源PDK包含有关将设计套件与多种工具和设计流程一起使用以实现多种不同类型的ASIC....
发表于 2020-07-09 15:00 249次阅读
谷歌与SkyWater开源PDK,旨在使公司更容...

非晶氮化硼将广泛应用于诸如DRAM和NAND解决...

7月,三星电子宣布,三星高级技术学院(SAIT)的研究人员与蔚山国家科学技术学院(UNIST)、剑桥....
发表于 2020-07-09 15:00 102次阅读
非晶氮化硼将广泛应用于诸如DRAM和NAND解决...

比亚迪半导体是国内领先的半导体IDM企业

这些芯片公司所从事的业务,有的与联想的3S战略相吻合,如AI芯片公司寒武纪。有的则代表着联想布局未来....
发表于 2020-07-09 14:47 332次阅读
比亚迪半导体是国内领先的半导体IDM企业

Horie用树脂结构代替电池基本组件,可将批量生...

锂离子电池在技术世界中起着核心作用,为从智能手机到智能汽车的所有产品提供动力,其中一位将其商业化的人....
发表于 2020-07-09 14:35 147次阅读
Horie用树脂结构代替电池基本组件,可将批量生...

二极管的特性与应用

8.磁珠的作用:磁珠有很高的电阻率和磁导率,他等效于电阻和电感串联,但电阻值和电感值都随频率变化。他....
发表于 2020-07-09 14:09 54次阅读
二极管的特性与应用

又一半导体公司市值破千亿!都有哪些市值超500亿...

7月7日,受中芯国际回A股启动申购影响,半导体板块延续猛攻行情,资金追捧热度持续不减。截止收盘,半导....
发表于 2020-07-09 09:51 1117次阅读
又一半导体公司市值破千亿!都有哪些市值超500亿...

图像传感器适用于各种3D技术的增强现实/虚拟现实

据麦姆斯咨询报道,全球领先的高性能传感器解决方案供应商、移动市场3D脸部识别领域领导者艾迈斯半导体(....
发表于 2020-07-09 09:11 177次阅读
图像传感器适用于各种3D技术的增强现实/虚拟现实

进一步推进5G终端产业发展的几项建议

鼓励5G终端企业通过产业联盟等形式进行交流合作,构建开放融合、软硬协同的产业生态。依托5G差异化场景....
发表于 2020-07-08 17:41 308次阅读
进一步推进5G终端产业发展的几项建议

硅光产业成为半导体领域竞争的另一条赛道

技术演进和企业收购助力产业发展。硅光从提出至今,技术不断演进,其中里程碑事件为英特尔在2004年研制....
发表于 2020-07-08 17:30 308次阅读
硅光产业成为半导体领域竞争的另一条赛道

全球半导体晶圆市场未来五年的发展趋势

根据Technavio的分析,消费电子领域的转型从2015年到2020年推动了半导体制造业的增长。该....
发表于 2020-07-08 15:30 212次阅读
全球半导体晶圆市场未来五年的发展趋势

积塔半导体的特色工艺生产线项目正式投产

2018年10月,积塔半导体与上海先进半导体合并,使积塔半导体拥有了临港和漕河泾两个厂区。而借助上海....
发表于 2020-07-08 15:21 192次阅读
积塔半导体的特色工艺生产线项目正式投产

如何通过五类运动检测实现各类最终产品的变革

加速度、振动、冲击、倾斜和旋转(旋转除外)实际上都是加速度在不同时间段的不同表现。然而,我们人类无法....
发表于 2020-07-08 15:13 76次阅读
如何通过五类运动检测实现各类最终产品的变革

上海临港芯片项目投资超1600亿,建国家集成电路...

而“东方芯港”是目前临港新片区打造集成电路专业园区最蓬勃的增长极、最有力的发动机。“我们将以建设‘东....
发表于 2020-07-08 15:11 308次阅读
上海临港芯片项目投资超1600亿,建国家集成电路...

一款非接触式MEMS热电堆红外温度传感器W-TR...

国内外热电堆红外传感器领域一直被一些国外老牌厂商垄断,无论是技术研发储备、器件本身性能,还是制造工艺....
发表于 2020-07-08 15:00 255次阅读
一款非接触式MEMS热电堆红外温度传感器W-TR...

积塔半导体临港新厂正式投产

2018年8月,积塔半导体特色工艺生产线项目正式开工建设;2019年5月,该项目芯片主体厂房实现结构....
发表于 2020-07-08 14:54 250次阅读
积塔半导体临港新厂正式投产

上机数控加强单晶硅领域的布局,如何在市场竞争中做...

上机数控自2004年进入太阳能光伏行业,公司在巩固高端智能化装备制造业务的基础上,逐步拓展光伏单晶硅....
发表于 2020-07-08 14:52 346次阅读
上机数控加强单晶硅领域的布局,如何在市场竞争中做...

纯电动轿车的汽车电子成本将达到整车成本的65%

公司把进入汽车电子产品领域上升到企业发展战略的高度,表明了立昂微电子进军这一市场的决心。能有这样的信....
发表于 2020-07-08 14:48 69次阅读
纯电动轿车的汽车电子成本将达到整车成本的65%

全球功率半导体市场规模

中国半导体市场需求量大,约占全球半导体市场的 1/3。伴随着中国经济的快速发展,在以手机、PC、可穿....
发表于 2020-07-08 11:55 337次阅读
全球功率半导体市场规模

革新性突破,兆易创新高性能光学指纹识别方案

该方案能够对应多指同时识别的场景,将单点识别升级为大面积识别,进而拓展到整个显示面板尺寸,并通过多种....
发表于 2020-07-08 11:15 185次阅读
革新性突破,兆易创新高性能光学指纹识别方案

半导体外延片生产商华兴激光获无锡金投旗下基金

其中,1310/1550 nm波段10 G/25 G DFB LD/PD/APD外延片、808/90....
发表于 2020-07-08 10:29 267次阅读
半导体外延片生产商华兴激光获无锡金投旗下基金

IDTechEx最新发布《新兴光伏领域的材料机遇...

大多数新兴的光伏为薄膜、柔性以及有些可拉伸材料。这些可以紧密卷起的光伏可以嵌入智能手机、飞行器外壳以....
发表于 2020-07-08 09:33 165次阅读
IDTechEx最新发布《新兴光伏领域的材料机遇...

晶体三极管简介!晶体三极管的工作原理

基极无电流流动时;在B极和E极之间不能施加电压的状态时,由于C极和E极间施加了反向电压,所以集电极的....
发表于 2020-07-08 08:57 163次阅读
晶体三极管简介!晶体三极管的工作原理

全球半导体销售额下降,美国半导体公司占据市场份额...

Gartner数据显示,2007-2019年,全球半导体市场规模呈波动变化趋势。由于金融危机,200....
发表于 2020-07-07 17:28 531次阅读
全球半导体销售额下降,美国半导体公司占据市场份额...

SMI压力传感器在汽车领域的应用

  SMI是一家领先的研发和生产基于MEMS技术压力传感器的公司,为汽车应用,医疗设备应用和工业应用提供压力传...
发表于 2020-07-07 15:59 55次阅读
SMI压力传感器在汽车领域的应用

芯片国产化刻不容缓,IC制造是大陆半导体发展的最...

随着信息时代的来临,芯片广泛用于电脑、手机、家电、汽车、高铁、电网、医疗仪器、机器人、工业控制等各种....
发表于 2020-07-07 15:20 305次阅读
芯片国产化刻不容缓,IC制造是大陆半导体发展的最...

中芯国际有望突破最大的股票募资

中芯国际集成电路制造有限公司(Semiconductor Manufacturing Interna....
发表于 2020-07-07 13:12 107次阅读
中芯国际有望突破最大的股票募资

基本半导体是国内第三代半导体行业领军企业

今日是慕尼黑电子展举办的第二日,或是由于周末的原因,参展观众陡然增多,各大厂商展台也纷纷带来有趣的活....
发表于 2020-07-07 11:04 117次阅读
基本半导体是国内第三代半导体行业领军企业

TE公司推出小尺寸角速率传感器(陀螺仪)MODEL 610

  MODEL 610是TE公司推出一款小尺寸角速率传感器(陀螺仪),利用可靠的硅MEMS传感元件、定制电子元件和...
发表于 2020-07-07 10:41 75次阅读
TE公司推出小尺寸角速率传感器(陀螺仪)MODEL 610

人工智能处理器正在重振全球半导体行业

用于深度学习和矢量处理任务的gpu、FPGAs和asic的新兴处理器架构正在推动蓬勃发展的AI芯片市....
发表于 2020-07-07 10:12 173次阅读
人工智能处理器正在重振全球半导体行业

家庭电池供产品的联网主流首选 低功耗Wi-Fi

Wi-Fi 已有20多年的历史,优点是已经非常广泛地普及到生活中,比其他无线连接的布局都要广泛
发表于 2020-07-07 10:10 93次阅读
家庭电池供产品的联网主流首选 低功耗Wi-Fi

MEMS红外传感器电子封装报告

传感器半导体技术的开发成果日益成为提高传感器集成度的一个典型途径,在很多情况下,为特殊用途的MEMS....
发表于 2020-07-07 09:42 71次阅读
MEMS红外传感器电子封装报告

基于单晶硅传感器的MEMS惯性传感器工作方式

  在技术应用中测量倾斜度,加速度和振动需要高精度的惯性传感器:MEMS(微型机电系统)系列传感器采用单晶硅传...
发表于 2020-07-07 09:36 126次阅读
基于单晶硅传感器的MEMS惯性传感器工作方式

First Sensor致力于运用先进的模块化技术平台开发和制造定制化MEMS质量流量传感器

  使用诸多医疗设备时,必须监测控制空气流量、气体流量以及管线压力和治疗压力。这些医疗设备包括呼吸机、麻醉设备...
发表于 2020-07-07 09:15 57次阅读
First Sensor致力于运用先进的模块化技术平台开发和制造定制化MEMS质量流量传感器

低压MEMS传感器SM5391硬件设计和软件设计指引

  SMI的低压MEMS传感器系列,数字和模拟输出,提供完整的压力校准和温度补偿,可用于仪表,差分,不对称差分...
发表于 2020-07-07 09:10 140次阅读
低压MEMS传感器SM5391硬件设计和软件设计指引

芯片技术是人工智能产业落地发展的关键基础技术

2020世界人工智能大会云端峰会“人工智能芯片创新主题论坛”将于2020年7月10日上午正式召开。本....
发表于 2020-07-07 08:20 83次阅读
芯片技术是人工智能产业落地发展的关键基础技术

中国芯片制造商中芯国际将通过在上海发行股票筹集6...

中芯国际筹集资金之际,这家总部位于上海的公司在中美之间更广泛的与技术有关的紧张关系中扩大了自己的战斗....
发表于 2020-07-06 17:18 425次阅读
中国芯片制造商中芯国际将通过在上海发行股票筹集6...

我国IC设计行业国产替代空间广阔,企业纷纷搭上全...

半导体产业作为现代信息产业的基础和核心产业之一,是衡量一个国家或地区现代化程度以及综合国力的重要标志....
发表于 2020-07-06 17:07 285次阅读
我国IC设计行业国产替代空间广阔,企业纷纷搭上全...

如何通过Soitec优化衬底技术助力汽车产业实现...

“FD-SOI使用的范围非常广,包括智能手机、汽车、物联网等。在过去的一年,我们看到FD-SOI的使....
发表于 2020-07-06 17:03 238次阅读
如何通过Soitec优化衬底技术助力汽车产业实现...

美国半导体领域优势正在萎缩,拥有全球近一半的市场...

美国半导体产业协会(SIA)近日发布了《2020年美国半导体产业概况》报告,展现了当前美国半导体产业....
发表于 2020-07-06 16:59 339次阅读
美国半导体领域优势正在萎缩,拥有全球近一半的市场...

“国产化”替代浪潮带来机会,不断创新才能实现本土...

纵观整个汽车电子芯片领域,MCU的应用范围可谓广袤无垠。据IC Insights预测,到2020年,....
发表于 2020-07-06 16:48 288次阅读
“国产化”替代浪潮带来机会,不断创新才能实现本土...

三安光电拟160亿投资建设长沙半导体项目

三安光电主要从事全色系超高亮度LED外延片、芯片、Ⅲ-Ⅴ族化合物半导体材料、微波通讯集成电路与功率器....
发表于 2020-07-06 16:05 341次阅读
三安光电拟160亿投资建设长沙半导体项目

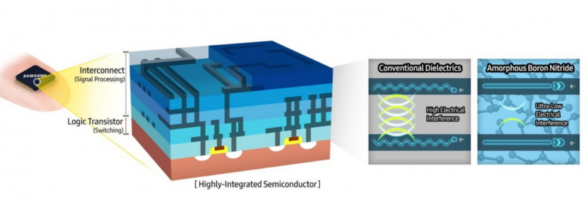

三星发现a-BN新材料,有望用于大规模服务器的下...

据报道,三星电子今(6)日宣布,三星高级技术学院(SAIT)的研究人员与蔚山国家科学技术学院(UNI....
发表于 2020-07-06 15:48 483次阅读
三星发现a-BN新材料,有望用于大规模服务器的下...

让LED产品拥有良“芯”

据颜小东介绍,目前时科电子包括场效应管、肖特基二极管、三极管、稳压二极管和开关二极管在内的产品,在L....
发表于 2020-07-06 15:10 230次阅读
让LED产品拥有良“芯”

在新基建的激励之下,功率半导体器件将呈何种发展趋...

从技术发展来看,随着硅基器件的趋近成本效益临界点,近年来主流功率半导体器件厂商纷纷围绕碳化硅(SiC....
发表于 2020-07-06 12:52 363次阅读
在新基建的激励之下,功率半导体器件将呈何种发展趋...

意法半导体高能效降压转换器竟为物联网设备节省电能...

意法半导体的ST1PS01降压转换器专门采用小尺寸和低静态电流设计,能够在负载的所有电流值下保持高能....
发表于 2020-07-06 09:18 67次阅读
意法半导体高能效降压转换器竟为物联网设备节省电能...

英诺赛科宽禁带半导体项目完成

资料显示,英诺赛科宽禁带半导体项目总投资68.55亿元人民币,注册资本20亿元,占地368.6亩,主....
发表于 2020-07-06 08:54 110次阅读
英诺赛科宽禁带半导体项目完成

全新等离子体光子芯片:加快光纤网络中的数据传输速...

据瑞士苏黎世联邦理工学院(ETH)官网近日报道,该校研究人员开发出一款超高速芯片,可以加快光纤网络中....
发表于 2020-07-05 11:51 679次阅读
全新等离子体光子芯片:加快光纤网络中的数据传输速...

萨瑞微LED芯片项目入选科技部重点专项

江西萨瑞微电子技术有限公司2017年4月落户临空组团,依托萨锐微电子(上海)有限公司技术管理团队的半....
发表于 2020-07-05 11:28 762次阅读
萨瑞微LED芯片项目入选科技部重点专项

详谈芯片晶体管中的博弈论

科技的发展,是一往无前乘风破浪,永远带来一个个创业风口和生活享受吗?并不是。从互联网狂热的梦境中醒来....
发表于 2020-07-05 10:58 925次阅读
详谈芯片晶体管中的博弈论

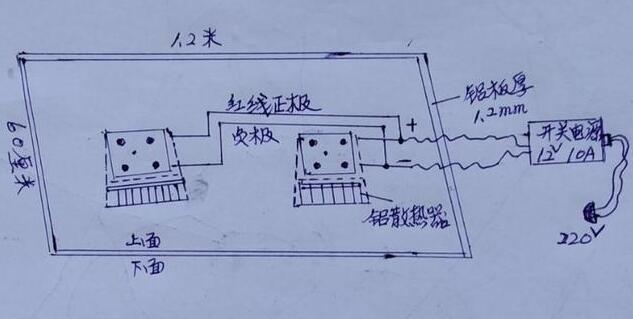

半导体块制作电子冷热床的过程
