mma7660重力加速度计和陀螺仪介绍

2020年06月05日 10:38 次阅读

  这两天调好了3轴g-sensor ,mma7660, 可以用了。 倾斜晃动或改变板子的方向, mma7660就会产生中断, 并给出当前板子的姿态(水平/垂直, 上下,左右等)。

  1. 重力加速度计 mma7660

  1.1 作用:

  mma7660只是一个3轴g-sensor, 它主要用于测量倾斜角,惯性力,冲击力及震动。

  1.2 工作原理:

  mma7660是一种电容式g-sensor. 电容式g-sensor大多为欧美厂商, 其技术是在wafer的表面做出梳状结构, 当产生动作时,由侦测电容差来判断变形量, 反推出加速度的值。

  与压阻式不同的是, 电容式很难在同一个结构中同时感测到三个轴(X,Y,Z)的变化, 通常都是X,Y和Z分开来的, (这也就是为什么当板子水平放置时,无论如何改变X,Y的位置,都不会有中断产生,因为这时它只能检测Z轴的变化,X,Y的变化它检测不到, 只有当我们将板子倾斜一个角度后才能检测X,Y的变化) 。 而压阻式在同一个结构就能感测到三个轴的变化。

  1.3 工作模式:

  mma7660主要有三种工作模式。(通过设置MODE寄存器

  1)。 Standby(待机)模式

  此时只有I2C工作,接收主机来的指令。 该模式用来设置寄存器。 也就是说, 要想改变mma7660的任何一个寄存器的值,必须先进入Standby模式。 设置完成后再进入Active或Auto-Sleep模式。

  2)。 AcTIve and Auto-Sleep (活动并且Auto-Sleep) 模式

  mma7660的工作状态分两种, 一种是高频度采样, 一种是低频度采样。 为什么这样分呢, 为了节省功耗,但是在活动时又保持足够的灵敏度。

  所以说mma7660的AcTIve模式其实又分两种模式,一种是纯粹的AcTIve模式, 即进了AcTIve模式后一直保持高的采样频率,不变。 还有一种是Active & Auto-Sleep模式, 就是说系统激活后先进入高频率采样,经过一定时间后,如果没检测到有活动,它就进入低频率采样 ,所以就叫做Auto-Sleep, Sleep并不是真的Sleep , 只是说降低采样频率。

  低频率采样模式又叫Auto-Wake摸式, 即自动唤醒模式。它不是睡眠模式, 它只是降低采样频率。

  3)。 Auto-Wake (自动唤醒) 模式

  Auto-Sleep后就进入低频率采样模式,这种模式就叫做Auto-Wake摸式, 即自动唤醒模式。它不是睡眠模式, 它只是降低采样频率。

  1.4 初始化:

  Init

                                       |
                                       |   MODE=(0)           进入  Standby 模式,设置寄存器
                                       |
                                       |   SRST=0x03,

              |   SR=(2,2,1),

              |   INTSU中,asint=1,plint=1,fbint=1
                                       |   MODE=(0, 1, 0, 1, 1, 0, 1)
                                       |
                      Active & Auto-Sleep   (64 Samples/Sec)
                        ^                                 |
                        | state changes             |  SPCNT=0xA0 timeout
                        | interrupt                     |
                        |                                  v
                   Auto-Wake ( = Half Sleep)  (8 Samples/Sec)

  2. 陀螺仪

  用过g-sensor后就很好奇它跟陀螺仪的关系。

  在动作感应方面, 加速度计对有变化量的动作感应还不错, 但是对均匀的动作变化, 精度就不够了,陀螺仪则刚好弥补了这一点。

  陀螺仪的原理是, 对一个旋转的物体, 旋转轴所指的方向在不受外力影响时, 是不会改变的。 人们根据这个原理,用它来保持方向。 陀螺仪在工作时要给它一个力, 使它快速旋转起来, 然后用多种方法读取轴所指的方向,并自动将数据信号传给系统。

  物体在高速旋转后,其轴心就存在指向的稳定性。

  陀螺仪是一种在立体空间内,全方位的角度偏移检测仪器。

  2.1 模型直升机上陀螺仪的功用

  直升机飞行的基本原理是利用主旋翼可变角度产生反向推力而上升, 但对机身会产生扭力作用, 于是需要加设一个尾旋翼来抵消扭力,平横机身。 但怎样使尾旋翼利用合适的角度来平衡机身呢? 这就用到陀螺仪了, 它可以根据机身的摆动多少,自动作出补偿讯号给伺服器,去改变尾旋翼的角度,产生推力平衡机身。以前,模型直升机是没有陀螺仪的, 油门, 主旋翼角度很难配合, 起动后便尽快往上空飞(因为飞行时较易控制),如要悬停就要控制杆快速灵敏的动作,所以很容易撞毁,现在已有多种直升机模型使用的陀螺仪,分别有机械式,电子式,电子自动定式。

  2.2 智能手机上陀螺仪的使用

  关注IPHONE4的都知道,它的超强卖点就是内置了陀螺仪, 既有陀螺仪,又有重力加速计。 陀螺仪的主要用途有:

  1)。导航。 陀螺仪自被发明以来, 就用于导航, 如果配合GPS, 手机的导航能力将达到前所未有的水准(电子惯导, 但是不能长时间没有GPS校正, 否则会随时间出现偏差)。 事实上, 目前很多专业手持式GPS也装了陀螺仪, 如果手机上安装了相应的软件, 其导航能力不亚于目前很多船舶,飞机上的导航仪。

  2)。摄像防抖。 配合手机上的摄像头

  3)。各类游戏的传感器。 陀螺仪完整检测游戏者手的移动,从而实现个种游戏操作的效果。

  4)。可以用作输入设备, 陀螺仪相当于一个立体的鼠标。

  对于安装了陀螺仪,摄像头,以及各种传感器的手机来说,它已经由通讯工具转为娱乐中心,再提升为高效率的生产工具.

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

DHT11温湿度传感器-基于51单片机程序设计

本视频教程一共60分钟,分为了10集。不但分析了DHT11手册上的时序波形,而且用示波器实测了示波器上的波形。在程序设计
发烧友学院发表于 2017-10-28 00:00 11508次阅读
DHT11温湿度传感器-基于51单片机程序设计

预计2026年全球光传感器市场规模达22.6亿美...

据市场调研机构BlueWeave Consulting 数据,2019年全球光传感器市场规模为13.....
发表于 2020-06-06 09:20 0次阅读
预计2026年全球光传感器市场规模达22.6亿美...

什么是AGV和AMR?在应用中如何进行选择

随着自动化成为工业4.0时代制造和仓库运营的新常态,顺应这波工业浪潮的机器人工业正在迅速发展。 随着....
发表于 2020-06-05 17:50 238次阅读
什么是AGV和AMR?在应用中如何进行选择

什么是服务监测?如何发挥智能建筑巨大潜力

联网设备自诞生以来就在很短的时间内,已经对我们的生活产生了重大影响。消费者已经在智能音箱和恒温器上进....
发表于 2020-06-05 17:47 339次阅读
什么是服务监测?如何发挥智能建筑巨大潜力

超声波传感器MB7040在水位监测中应用解决方案

物联网技术可以远程监测河流水位。物联网允许你在多个位置精确监测河流水位,数据可以实时无线传输回来。在....
发表于 2020-06-05 17:41 220次阅读
超声波传感器MB7040在水位监测中应用解决方案

微波谐振测频技术是一种测量迅速且灵敏很高的探测技...

上述研究成果近期发表在Measurement Science and Technology上,理化所....
发表于 2020-06-05 16:35 205次阅读
微波谐振测频技术是一种测量迅速且灵敏很高的探测技...

无线光照度传感器将如何应用在温室大棚中

俗话说,万物生长靠太阳,那对于靠太阳进行光合作用的植物来说,更是没有例外。 光照度对植物的光合作用起....
发表于 2020-06-05 16:31 15次阅读
无线光照度传感器将如何应用在温室大棚中

SIG与DiiA就IoT商业照明系统达成合作,实...

据报道,蓝牙技术联盟(SIG)与照明和传感器行业的全球DALI联盟DiiA宣布了一项旨在加速采用支持....
发表于 2020-06-05 16:11 472次阅读
SIG与DiiA就IoT商业照明系统达成合作,实...

电容传感器通过什么进行数据传输?

到目前为止,市场上存在的传感器需要仔细固定并且在使用后需要摘除,这将带来额外的手术风险。该论文描述了....
发表于 2020-06-05 15:27 269次阅读
电容传感器通过什么进行数据传输?

简单的mems陀螺仪姿态算法介绍

将陀螺仪绕X轴旋转时,只有wx有读数;将陀螺仪绕Y轴旋转时,只有wy有读数;将陀螺仪绕Z轴旋转时,只....
发表于 2020-06-05 10:08 156次阅读
简单的mems陀螺仪姿态算法介绍

你想过吗?一天会偶遇多少个传感器!

在工业效率不断提高并开始实现自动化的过程中,无论是无人机送货还是工厂机器人,传感技术都发挥着重要作用....
发表于 2020-06-04 18:31 99次阅读
你想过吗?一天会偶遇多少个传感器!

达摩院自动驾驶新解决方案,基于多传感器融合的紧耦...

达摩院自研高精定位系统完成最新一次迭代,基于多传感器融合的紧耦合算法,实现了不依赖GPS信号的厘米级....
发表于 2020-06-04 17:54 541次阅读
达摩院自动驾驶新解决方案,基于多传感器融合的紧耦...

接触式水浸变送器的工作原理以及应用

水浸传感器广泛应用于数据中心、通信机房、发电站、仓库、档案馆等一切需要防水的场所。 水浸浸探器的作用....
发表于 2020-06-04 16:37 29次阅读
接触式水浸变送器的工作原理以及应用

随着科技发展,温湿度记录仪也在不断创新

温湿度记录仪是温湿度测量仪器中温湿度计中的一种。其具有内置温湿度传感器或可连接外部温湿度传感器测量温....
发表于 2020-06-04 16:32 12次阅读
随着科技发展,温湿度记录仪也在不断创新

多方向触觉传感器OmniTact传感器在机器人全...

触觉图像可以利用标准的计算机视觉卷积网络进行处理,由此出现了一系列广泛的研究成果:Calandra等....
发表于 2020-06-04 16:19 405次阅读
多方向触觉传感器OmniTact传感器在机器人全...

臭氧传感器OEM-3在工业和住宅监测中的应用

在自然条件下,空气分子不带电荷并且是中性的。然而,在紫外线、微量元素辐射、闪电等外部因素的作用下,空....
发表于 2020-06-04 16:11 105次阅读
臭氧传感器OEM-3在工业和住宅监测中的应用

标准传感器满足衡器及工业测控领域的多种需要

我们专注于制造各种称重传感器,包括名类常规的标准传感器。关注各种新型称重元件的开发,以更好的满足现代....
发表于 2020-06-04 15:29 515次阅读
标准传感器满足衡器及工业测控领域的多种需要

TML公司研发传感器和应变测试仪器享誉全球

日本东京测器研究所Tokyo Measuring Instruments Lab.(TML公司)自1....
发表于 2020-06-04 15:11 185次阅读
TML公司研发传感器和应变测试仪器享誉全球

SCL3300倾角传感器数据手册

该倾角计提供±90°倾角输出,工作温度范围为-40°C至+125°C,在整个工作温度范围内的典型温度....
发表于 2020-06-04 14:40 374次阅读
SCL3300倾角传感器数据手册

无线智能温振一体传感器系列

随着人力资源等要素成本的不断上升,制造业成本不断上升、利润空间越来越小,倒逼制造业产业升级。机器约占....
发表于 2020-06-04 14:36 452次阅读
无线智能温振一体传感器系列

村田3D MEMS惯性力传感器“SCC系列”增添...

近年来汽车行业因汽车的高功能化,汽车搭载的电子元件的数量呈增加的趋势,电子元件小型化的需求高涨。此外....
发表于 2020-06-04 14:28 447次阅读
村田3D MEMS惯性力传感器“SCC系列”增添...

六轴力传感器的主要产品系列

六轴力传感器能够测量FX、FY、FZ、MX、MY和MZ。宇立仪器(Sunrise Instrumen....
发表于 2020-06-04 13:42 143次阅读
六轴力传感器的主要产品系列

关于接地:电路接地方法大全

浮地与接地的比较。全机浮空即系统各个部分与大地浮置起来,这种方法简单,但整个系统与大地绝缘电阻不能小....
发表于 2020-06-04 11:41 319次阅读
关于接地:电路接地方法大全

MaxBotix系列超声波传感器在车内检测中的应...

随着时代的发展,车辆变成了家庭的必备交通工具。外面各型各色的汽车中,或许只有驾驶员一人,或许有一家老....
发表于 2020-06-04 11:39 157次阅读
MaxBotix系列超声波传感器在车内检测中的应...

空气质量传感器用于智能检测车辆空气方案

目前随着生活的水平提高,国人汽车拥有量正在逐年增多,目前,私人购车热潮仍有增加的趋势。私家车数量的增....
发表于 2020-06-04 11:37 75次阅读
空气质量传感器用于智能检测车辆空气方案

AMR(磁性)传感器的基本特性、优势

间歇电震: 继电器或开关的触点发生切换的时候,由于非常快速且微小的机械振动会导致发生电子信号断续,这....
发表于 2020-06-04 11:30 491次阅读
AMR(磁性)传感器的基本特性、优势

双层感测能实现紧凑的顺应性传感器

研究人员提出了一种双层感测方法,以实现这种紧凑的顺应性传感器。其中,第一层由可拉伸薄膜组成以检测被触....
发表于 2020-06-04 11:20 559次阅读
双层感测能实现紧凑的顺应性传感器

超声波通过什么传播?

声波是一种能在气体、液体、固体中传播的机械波。声波按频率可分为次声波、声波和超声波。
发表于 2020-06-04 09:33 542次阅读
超声波通过什么传播?

传感器和变送器的控制系统功能的区别

西安新敏电子科技有限公司是专业从事温度、压力、液位、流量等传感器及配套仪器仪表、测控系统的产品开发及....
发表于 2020-06-04 08:59 633次阅读
传感器和变送器的控制系统功能的区别

艾迈斯半导体推出适用于高速电机的新型位置传感器,...

这两款新型位置传感器能够为汽车行业带来多种性能优势,并可降低系统成本。艾迈斯半导体AS5147U是一....
发表于 2020-06-04 08:32 339次阅读
艾迈斯半导体推出适用于高速电机的新型位置传感器,...

光电传感器和粉尘传感器应用于空气检测

相信大家都知道,在金属冶炼、纺织厂、造纸厂等工业生产中往往会排放大量烟气,除了工业生产之外,生活中的....
发表于 2020-06-03 16:49 49次阅读
光电传感器和粉尘传感器应用于空气检测

各种不同的热点堆传感器的应用方案来整理一下

这个方案以Melexis的MLX90614和MLX90615这样的数字输出传感器为代表。这两个芯片的....
发表于 2020-06-03 16:25 383次阅读
各种不同的热点堆传感器的应用方案来整理一下

风速传感器的分类以及风速传感器的测量原理

风速传感器是一种可以连续测量风速和风量(风量=风速x横截面积)大小的常见传感器。风速传感器大体上分为....
发表于 2020-06-03 16:19 65次阅读
风速传感器的分类以及风速传感器的测量原理

PMSM的有传感器磁场定向控制的程序中是如何实现转子初始位置定位的,原理是什么

你好,PMSM的有传感器磁场定向控制的程序中是如何实现转子初始位置定位的,原理是什么呀...
发表于 2020-06-03 13:41 44次阅读
PMSM的有传感器磁场定向控制的程序中是如何实现转子初始位置定位的,原理是什么

明治传感器的精密和智能传感器解决方案与产品介绍

明治传感器源自志奋领科技,成立于2010年,是一家全球领先的精密和智能传感器解决方案及产品设计制造商....
发表于 2020-06-03 11:43 377次阅读
明治传感器的精密和智能传感器解决方案与产品介绍

一种用于测量水质指标并产生相应电信号的器件

通常整个加工厂中部署单独的有线传感器。现场传感器需要经常清洗、校准和更换。无线网络可减少一些这样的负....
发表于 2020-06-03 09:35 535次阅读
一种用于测量水质指标并产生相应电信号的器件

进口传感器的主要作用及特点介绍

随着人工智能的来临,传感器排上了大的用途,今天小编就给大家介绍一下进口传感器。什么是传感器呢?所谓的....
发表于 2020-06-03 09:00 53次阅读
进口传感器的主要作用及特点介绍

基于LC717A00AJ的静电电容式触摸传感器

电容数字转换器设计说明LSI用于基于LC717A00AJ的静电电容式触摸传感器。 LC717A系列专为客户设计,可以...
发表于 2020-06-03 07:36 54次阅读
基于LC717A00AJ的静电电容式触摸传感器

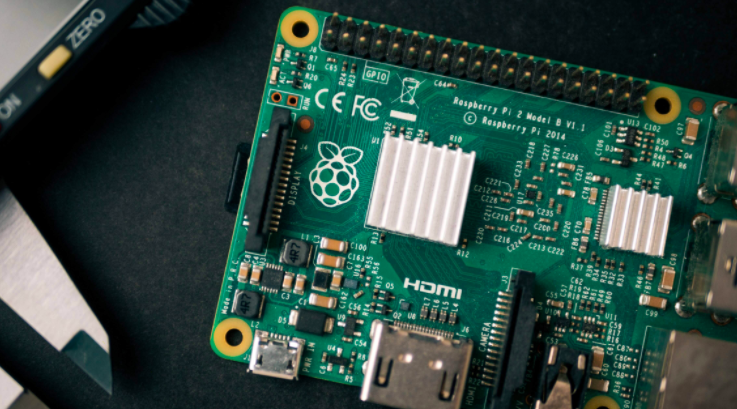

技术干货实践:如何在树莓派模拟运行陀螺仪扫地机
