仪器仪表接地的10大技巧和有哪些规定

2020年10月27日 11:17 次阅读

仪器仪表行业接地也是有研究的,只有正确的接地才能保证测量精度及人身及设备的安全。下面就为大家指出十个小技巧,能帮助您更好地接地。

仪器仪表接地的10大技巧和有哪些规定

一、控制系统AC电源应该来自于一个分开的系统,与其他设备和使用分开;

二、电源在设计时应该考虑到初始电流的冲击,至少能承受10个周期;

三、控制系统AC接地应该建立在隔离变压器或UPS上,或者在附近;

四、控制系统工作站AC电源应该使用专门的插座;

六、控制系统AC电源应该由隔离变压器或UPS供给;

七、当AC和DC输入连接到同样的接线排,接线排必以适当的警告标签标出;

八、AC接地线应该与载流线型号相当或大一号;

九、预留一根额外的线或使用一终端盒,以提供测试点

十、接地系统的电阻必须进行测试,以保证接地能满足控制系统制造商的要求电磁波测试。

仪器仪表接地规定:

1.仪表接地系统分为保护接地和工作接地两种。接地对于抑制干扰信号、保证测量精度、保护人身及设备安全、保证高产稳产具有十分重要的作用。

2.保护接地与装置电气系统接地网相连,一般接地电阻≤4Ω。

3.工作接地包括信号回路接地、屏蔽接地和本安系统接地。其中信号回路接地和屏蔽接地与仪表系统接地网相连接,接地电阻符合制造厂标准;独立设置本安接地系统时,单独的本安接地极与装置电气系统的接地网或其他接地网之间的距离≥5.0m,接地电阻≤1Ω或符合制造厂标准。

4.电缆屏蔽层应在控制室一端接地,接到仪表设备的接地汇流排上,信号屏蔽层在整个电缆连接中应保持连续。

5.接地线采用多股铜芯绞线,采用压接法连接。

6.接地线的绝缘护套颜色宜为黄绿相间色,两端应有标牌表明接地类型。

责任编辑:gt

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

电子老顽童:深入讲解 Buck Top结构及搭建Buck电路方案验证

本期直播分享主题:电子老顽童:深入讲解 Buck Top结构及搭建Buck电路方案验证直播亮点:1、
发烧友学院发表于 2019-11-05 00:00 9230次阅读
电子老顽童:深入讲解 Buck Top结构及搭建Buck电路方案验证

AVC16MAIOFE0DT5B04 TE Co...

nectivity AVC防破坏照明电容式开关具有5V至24V/1A的接触范围和10mA的额定照明功耗。AVC按钮开关达到IP68防护等级,有16mm、19mm和22mm直径的套管可供选择,应用十分广泛。TE AVC电容式开关非常适合用于运输设备、严格的门禁系统以及汽车电子设备。 特性 零驱动力 扁平按钮类型 可提供瞬时和锁定驱动 独立LED控制(2种或3种颜色) 开关次数高达5000万次 规范 额定范围:5VDC至24VDC/1A 最大接触电&...
发表于 2020-10-27 11:06 0次阅读
AVC16MAIOFE0DT5B04 TE Co...

16位ΣΔ数模转换器DAC161S997的特性及...

DAC161S997 是一款超低功耗的 16 位 ΣΔ 数模转换器 (DAC),可在符合工业标准的 ....
发表于 2020-10-27 10:42 31次阅读
16位ΣΔ数模转换器DAC161S997的特性及...

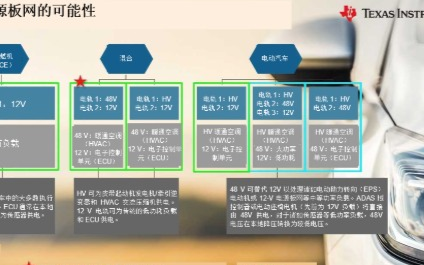

不同车辆类型的车辆中不同的电压电源板网可能性

随着自动驾驶功能以及舒适性、便利性和信息娱乐功能需求的不断增长,汽车内对电能的需求日益增长。当今汽车....
发表于 2020-10-27 10:12 68次阅读
不同车辆类型的车辆中不同的电压电源板网可能性

电源开关设计秘笈 30 例(二)TI工程师编写

电源设计一直是工程师面对的一个难题,随着全球节能环保意识的提升,设计简捷、高效、轻巧的绿色电源成为工程师的首要...
发表于 2020-10-27 09:53 104次阅读
电源开关设计秘笈 30 例(二)TI工程师编写

电源开关设计秘笈 30 例(三)TI工程师编写

电源设计一直是工程师面对的一个难题,随着全球节能环保意识的提升, 设计简捷、高效、轻巧的绿色电源成为工程师的首要...
发表于 2020-10-27 09:39 101次阅读
电源开关设计秘笈 30 例(三)TI工程师编写

DC-DC转换器常见问题分析及设计技巧

常见的 DC-DC 转换器问题是:在输入电压可能高于、低于或等于输出时生成稳压电压,也就是说,转换器必须执行升压和...
发表于 2020-10-27 09:07 101次阅读
DC-DC转换器常见问题分析及设计技巧

电路去耦的重要性看了就知道

诸如和转换器等模拟集成具有至少两个或两个以上电源引脚。对于单电源器件,其中一个引脚通常连接到地。如和等混合信号...
发表于 2020-10-27 08:41 0次阅读
电路去耦的重要性看了就知道

电源排序挑战的解决方案?

正如拳击手迈克・泰森(Mike Tyson)所说:“要想不被击倒,每个人都需要灵活应对。”当优秀的拳击手看穿对手的出招...
发表于 2020-10-27 08:38 0次阅读
电源排序挑战的解决方案?

PFC在电源领域中的重要作用

几乎每个人都意识到需要优化能效,无论是力求在高能源价格时代限制成本的消费者和企业运营商,还是期望满足日益复杂的...
发表于 2020-10-27 08:21 0次阅读
PFC在电源领域中的重要作用

基尔霍夫的电压定律和能量守恒分析

古斯塔夫·基希霍夫(Gustav Kirchhoff)的电压定律是我们可用于电路分析的第二个基本定律。他的电压定律指出,对于...
发表于 2020-10-27 08:00 136次阅读
基尔霍夫的电压定律和能量守恒分析

模块电源结构设计特点

模块电源是一种俗称,有时也俗称为。它是指在设备内部,为正常工作提供不同的电压转换模块,全称为板载电源模块。它是...
发表于 2020-10-27 06:30 0次阅读
模块电源结构设计特点

智慧城市推进市场增长,户外LED驱动电源行业发展...

在公路、桥梁、隧道、机场等交通运输公共基础设施等具体应用领域,户外LED照明产品正加速替代传统照明产....
发表于 2020-10-26 16:18 186次阅读
智慧城市推进市场增长,户外LED驱动电源行业发展...

如何选择高压电源的产品

确定您需要的高压电源的最高输出电压。威思曼高压电源的所有产品,都是从最低电压到最高输出电压连续可调。....
发表于 2020-10-26 15:46 88次阅读
如何选择高压电源的产品

整理的自激推挽逆变器原理PDF资料

现有的自激推挽式变换器由输入滤波电路、双极性推挽式电路和耦合变压器组成,由于输入端的电压通过电阻R、电容C′...
发表于 2020-10-26 14:32 285次阅读
整理的自激推挽逆变器原理PDF资料

搭载传感器的智能仪器仪表应用愈发广泛

2019年以来,国内仪器仪表行业营收稳步增长,搭载各种先进传感器的智能仪器仪表应用愈发广泛。很显然,....
发表于 2020-10-26 11:38 181次阅读
搭载传感器的智能仪器仪表应用愈发广泛

菠菜加点盐,可作为清洁高效的燃料电池催化剂

众所周知,菠菜是一种富含营养和延缓衰老的蔬菜。但你可能不知道,菠菜还有另外一个用途——作为一种燃料电....
发表于 2020-10-26 11:37 65次阅读
菠菜加点盐,可作为清洁高效的燃料电池催化剂

如何有效校准泰克示波器,测试步骤和注意事项说明

说起泰克示波器,在电子测量行业,应该是无人不知无人不晓。作为一名电子工程师,都知道使用示波器之前需要....
发表于 2020-10-26 11:24 70次阅读
如何有效校准泰克示波器,测试步骤和注意事项说明

慕尼黑电子展行业赋能 “智能+”将成为应用场景核...

2020年7月,慕展迎来了它的首个夏天开展日。肆虐的疫情压抑不了半导体人如火的热情,创新有趣的解决方....
发表于 2020-10-26 10:28 139次阅读
慕尼黑电子展行业赋能 “智能+”将成为应用场景核...

HDI PCB设计时需考虑的因素

使用微孔或连续堆积技术(<0.15mm),它可以帮助您节省更多的面积。微孔的低电感使其适用于高速应用、用去耦电容器连接电源面以及需要降噪的场合。
发表于 2020-10-26 10:19 114次阅读
HDI PCB设计时需考虑的因素

基尔霍夫的现行定律(KCL)及合并规则分析

为了确定在电路或电子电路中流动的电流量或大小,我们需要使用某些定律或规则,使我们能够以等式形式记下这些电流。使...
发表于 2020-10-26 07:58 190次阅读
基尔霍夫的现行定律(KCL)及合并规则分析

降压型DC-DC控制器MAX1652/55的特性...

MAX1652-MAX1655是采用小型QSOP封装的高效率,脉冲宽度调制(PWM),降压型DC-D....
发表于 2020-10-25 11:29 166次阅读
降压型DC-DC控制器MAX1652/55的特性...

CMOS双路轨到轨放大器AD8541/42/44...

AD8541/AD8542/AD8544分别是单路、双路和四路轨到轨输入与输出、单电源放大器,具有极....
发表于 2020-10-25 11:28 86次阅读
CMOS双路轨到轨放大器AD8541/42/44...

茂硕电子在光亚展发布行业首个数字化智慧灯杆电源!

2020年10月10日,深圳茂硕电子科技有限公司携多款新品亮相第25届广州国际照明展览会(简称:GI....
发表于 2020-10-25 11:26 227次阅读
茂硕电子在光亚展发布行业首个数字化智慧灯杆电源!

低功耗多通道数字隔离器ISO7041的特点及应用...

ISO7041 器件是一种可用于隔离 CMOS 或 LVCMOS 数字 I/O 的超低功耗多通道数字....
发表于 2020-10-25 11:08 108次阅读
低功耗多通道数字隔离器ISO7041的特点及应用...

射频仪器的正确使用方法和如何避免故障产生

我们常用的射频仪器比如频谱分析仪、射频源、网络分析仪等一般价格都十分昂贵,如果射频仪器使用不当也会对....
发表于 2020-10-25 10:38 147次阅读
射频仪器的正确使用方法和如何避免故障产生

反激变压器其实是电感

最近重新翻看了《开关电源设计》[美 Abraham I. Pressman, Keith Billi....
发表于 2020-10-23 17:50 207次阅读
反激变压器其实是电感

500W EVGA RTX 3090解锁限制:电...

现在大家的RTX 3080、RTX 3090显卡都能买到了吗?已经入手的玩家开始折腾超频了,为此EV....
发表于 2020-10-23 17:44 178次阅读
500W EVGA RTX 3090解锁限制:电...

怎样使用打印机,打印机的基础知识有哪些?

打印机是分为很多品牌的,并且每一种品牌的使用方式都会有一些差别,但是主要的就是要将打印机连接到电脑,....
发表于 2020-10-23 17:20 287次阅读
怎样使用打印机,打印机的基础知识有哪些?

100万英里电池还未研发,特斯拉就直接测试200...

近日,据美国汽车媒体Electrek报道,特斯拉电池研究员杰夫·达恩(Jeff Dahn)展示了电池....
发表于 2020-10-23 11:41 117次阅读
100万英里电池还未研发,特斯拉就直接测试200...

逐次逼近型模数转换器MAX1178/MAX118...

MAX1178/MAX1188是一款16位、低功耗、逐次逼近型模/数转换器(ADC),具有自动关断功....
发表于 2020-10-23 11:09 123次阅读
逐次逼近型模数转换器MAX1178/MAX118...

MAX4040-MAX4044系列微功率运算放大...

MAX4040-MAX4044系列微功率运算放大器采用+ 2.4V至+ 5.5V单电源或±1.2V至....
发表于 2020-10-23 11:00 99次阅读
MAX4040-MAX4044系列微功率运算放大...

低频按摩仪设计方案

功能说明: 1. 3节5号电池供电,不用时请拔掉电池,配件淘宝都能自己买到。 2. 短按S1开机,长....
发表于 2020-10-23 10:21 159次阅读
低频按摩仪设计方案

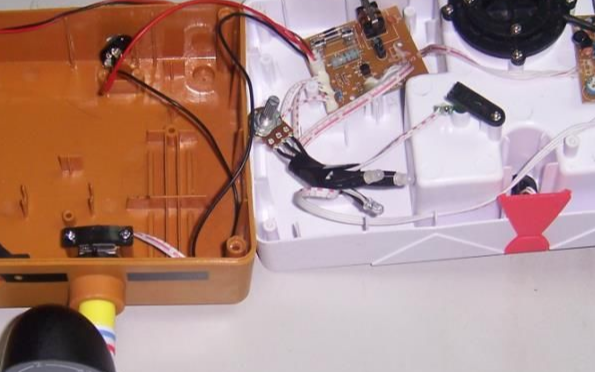

干货:加湿器 CE 整改案例分享
