利用吉时利DAQ6510进行实时状态显示关键测量和告警

2020年10月19日 09:47 次阅读

为了验证产品的寿命和品质,往往都会需要将设计好的电源产品置于仿真的高温、恶劣环境中一段时间以检查其稳定性和可靠性。此外,有时在对电源产品做应力分析时也需要长期监测多个电压、电流及温度等信号。

这些时候就会需要一套多通道、易操作、高精度的数据采集系统配合相应的环境设备(环境箱、老化房、烧机室等)来实现测试目的。

利用吉时利DAQ6510进行实时状态显示关键测量和告警

解决方案:

DAQ6510+1块或2块板卡+相应传感器及环境箱设备等。

可选板卡7700/7701/7702/7703/7706/7707/7708/7709/7710

方案优势:

1、经济性

吉时利DAQ6510内置六位半的高精度DMM,配套板卡提供单机采集通道数最高可达80路,可采集交直流电压、交直流电流、热电偶、热电阻器、2/3/4线RTD、2/4线电阻、电容、周期、频率等各种信号。

2、便捷性

实时状态显示关键测量和告警

5英寸触摸屏,直观面板操作设置采集,屏幕直接显示采集数据,可脱离上位机独立工作。

3、适用性

吉时利DAQ6510单通道监控最高采集率高达1M采样/秒;它还可直接存储采集数据至U盘,不用担心断电导致之前数据丢失;并具有提供配套软件便于电脑控制等特点。

如果您想要测试更多通道数(数百路):

解决方案:3706+1至6块板卡+软件+相应传感器及环境箱设备等。该方案单机可提供最高576通道,内置7位半数字万用表超高精度,10种板卡可选。

吉时利DAQ6510产品主要指标:

电压:100nV至1000V,基本DCV精度为0.0025%

电流:10pA至3A

电阻:1μΩ至120MΩ

电容:0.1pF至100μF

使用热电偶、电阻温度检测器和热敏电阻进行温度测量(温度范围为-200°C至1820°C)

1M采样/秒、16位数字化器和可容纳700万个读数的存储

通过12个插件开关模块和高达80个通道的容量为测试系统提供更多选择

责任编辑:gt

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

电子老顽童:深入讲解 Buck Top结构及搭建Buck电路方案验证

本期直播分享主题:电子老顽童:深入讲解 Buck Top结构及搭建Buck电路方案验证直播亮点:1、
发烧友学院发表于 2019-11-05 00:00 9025次阅读
电子老顽童:深入讲解 Buck Top结构及搭建Buck电路方案验证

【每日精选】HarmonyOS资料下载专题&电源电路设计(海量资源供你下)

简介:HarmonyOS资料下载专题:从鸿蒙出世到现在,对于鸿蒙资料查询下载,大家是否有点迷茫-不知去何处查找。为此,...
发表于 2020-10-19 18:47 0次阅读
【每日精选】HarmonyOS资料下载专题&电源电路设计(海量资源供你下)

信号完整性系列之“串扰”

本文主要介绍串扰的概念,及其FEXT、NEXT等,以及串扰的消除措施。 串扰串扰是指当信号在传输线上....
发表于 2020-10-19 17:54 42次阅读
信号完整性系列之“串扰”

我国科学家发现高品质的单光子源,为量子精密测量奠...

据新华网报道,高质量的光子源是量子技术的关键器件,近期中国科学技术大学潘建伟、陆朝阳等人与美国普林斯....
发表于 2020-10-19 17:46 38次阅读
我国科学家发现高品质的单光子源,为量子精密测量奠...

探索世界上最被需要的医疗电源

当前,全球正面临着COVID-19 新冠肺炎疫情、社会老龄化、医护人员短缺等全球性医疗挑战。在这种环....
发表于 2020-10-19 17:15 42次阅读
探索世界上最被需要的医疗电源

未来时代,锂电池将主导公用事业的储能发展

业界对锂离子的接受度越来越高,但是其局限性为其他技术在储能组合中竞争提供了空间。
发表于 2020-10-19 15:41 66次阅读
未来时代,锂电池将主导公用事业的储能发展

实验室粉碎机的作用是什么,它的原理是怎样的

实验室粉碎机是由托普云农研发供应的,该仪器是专门用于各类谷物、干燥的植物茎叶、种子、饲料等物品粉碎,....
发表于 2020-10-19 15:37 35次阅读
实验室粉碎机的作用是什么,它的原理是怎样的

2W充电器:替代非稳压线性电源的解决方案

使用LinkSwitch-LP的反激式变换器具有类似于非稳压的工频变压器电源的输出VI特性,但其输出电流被加以限制,使其...
发表于 2020-10-19 14:07 0次阅读
2W充电器:替代非稳压线性电源的解决方案

设计多轨电源时可能会忽略的问题

紧迫的时间表有时会让工程师忽略除了 VIN、 VOUT和负载要求等以外的其他关键细节,将PCB应用的....
发表于 2020-10-19 13:53 48次阅读
设计多轨电源时可能会忽略的问题

使用EMI滤波器导致触电

传感器技术 在宿舍的其他众多安全问题中,其中一个问题是建筑的布线未通过任何电源插座接地最后我只能强制....
发表于 2020-10-19 11:43 94次阅读
使用EMI滤波器导致触电

你常用哪款软件设计PCB呢?

硬件工程师是离不开原理图设计和PCBLayout的,为了设计出高效的PCB大家一定都有使用比较顺手的....
发表于 2020-10-19 11:24 111次阅读
你常用哪款软件设计PCB呢?

Boost电路资料(结构及工作原理)

Boost升压电路的英文名称为“theboostconverter”,或者叫“step-upconverter”,是一种开关直流升压电路,它能够将直...
发表于 2020-10-19 11:13 43次阅读
Boost电路资料(结构及工作原理)

基于C8051F021单片机和SD2300芯片实...

在很多情况下,尤其是恶劣的工作环境下,高性能的单片机和大容量的Flash存储器是数据采集存储系统的最....
发表于 2020-10-19 10:40 291次阅读
基于C8051F021单片机和SD2300芯片实...

电路设计中有几种地?

电路设计中有几种地?各类GND的含义详解 问一个简单而又很难回答的电路问题:电路中的地线GND,它的....
发表于 2020-10-19 10:40 124次阅读
电路设计中有几种地?

电源基础电路原理图资料集合

本资料搜集了稳压电源、DCDC转换电源、开关电源、充电电路、恒流源相关的经典电路资料,为工程师提供最新鲜的电路...
发表于 2020-10-19 09:51 69次阅读
电源基础电路原理图资料集合

吉时利NS-SourceMeter源表程控软件的...

安泰测试系统集成部在了解到很多客户有这个需求后,专门针对吉时利单通道源表开发了一款通用软件—NS-S....
发表于 2020-10-19 09:37 73次阅读
吉时利NS-SourceMeter源表程控软件的...

如何有效预防和减少网络分析仪的损坏

4、使用前务必检查交流电源的质量和极性。一般情况下仪表使用 的电压为110V、120V、220V(误....
发表于 2020-10-19 09:32 56次阅读
如何有效预防和减少网络分析仪的损坏

常见的电源恒流电路解析

随着工业智能化的不断发展,嵌入式系统对供电的要求越来越高,对输入电压范围也越来越宽,对输出电流精度要....
发表于 2020-10-18 10:38 223次阅读
常见的电源恒流电路解析

使用4200A-SCS参数分析仪实现对器件的C-...

CVUs采用独特的电路设计,通过Clarius软件控制,支持多种特性和诊断工具,确保测量结果的准确度....
发表于 2020-10-18 09:56 101次阅读
使用4200A-SCS参数分析仪实现对器件的C-...

通信行业设备为什么是-48V直流供电__48V与...

由于电信局与家庭里的电话机之间的距离比较远,为了保证一定的服务范围,局端交换机的电源电压不能过低,所....
发表于 2020-10-16 16:17 112次阅读
通信行业设备为什么是-48V直流供电__48V与...

MAXM17635AMG+ MaximInteg...

Integrated MAXM17633、MAXM17634和MAXM17635电源模块是一系列稳压器IC和电源模块。这些器件实现散热更好、尺寸更小且更加简单的电源解决方案。MAXM17633、MAXM17634和MAXM17635具有集成控制器、MOSFET、补偿元件和电感器,可在宽输入电压范围内工作。该模块在4.5V至36V输入范围内工作,可提供高达2A输出电流。 特性 简单易用 宽输入范围:4.5V至36V 0.9V至12V可调输出 (MAXM17635) 3.3V和5V固定输出电压版本 (MAXM17633和MAXM17634) 400kHz至2.2MHz可调频率,可实现与外部时钟同步 反馈精度:±1.2% 输出电流:高达2A 内...
发表于 2020-10-16 16:06 2次阅读
MAXM17635AMG+ MaximInteg...

MAXM17630AME+ MaximInteg...

Integrated MAXM17630、MAXM17631和MAXM17632喜马拉雅uSLIC™降压电源模块可用来设计散热更好、尺寸更小、更加简单的电源解决方案。MAXM17630和MAXM17631是高效同步降压型DC-DC模块,具有集成控制器、MOSFET、补偿元件和电感器,可在宽输入电压范围内运行。 该电源模块的工作电压范围为4.5V至36V,可提供高达1A的输出电流。MAXM17630和MAXM17631模块分别具有3.3V和5V固定输出电压。MAXM17632模块具有可调输出电压(0.9V至12V)。该器件提供真正的即插即用电源解决方案,&#...
发表于 2020-10-16 16:06 4次阅读
MAXM17630AME+ MaximInteg...

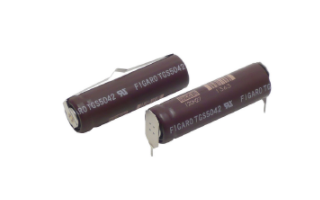

一氧化碳传感器TGS5042的性能特点胡典型应用...

考虑实际经济原则,针对地下车库场合特制定以下方案,地下车库一氧化碳浓度监测及与排风设备联动系统包含C....
发表于 2020-10-16 15:41 275次阅读
一氧化碳传感器TGS5042的性能特点胡典型应用...

高温氧化锆氧气传感器的性能特点及在厌氧发酵监测中...

由上可是厌氧发酵是当周围环境中没有氧气或者其他电子受体时,细胞用于从碳水化合物中提取能量的一种方式,....
发表于 2020-10-16 14:56 325次阅读
高温氧化锆氧气传感器的性能特点及在厌氧发酵监测中...

基于TMS320F2812 DSP器件实现高频高...

本文所研究的静电除尘用高频高压电源克服了这些缺点,输出电压可达80 kV,输出电流达到了1 200m....
发表于 2020-10-16 11:42 156次阅读
基于TMS320F2812 DSP器件实现高频高...

PCB设计师必学的5个PCB设计指南

在纸上或任何物理形式上设计真实的电路板的关键是什么?让我们探讨设计一个可制造,功能可靠的PCB时需要....
发表于 2020-10-16 11:24 153次阅读
PCB设计师必学的5个PCB设计指南

Maxim超低功耗模数转换器MAX19527的特...

MAX19527为八通道、12位模/数转换器(ADC),优化用于要求低功耗、高动态范围的医学成像设备....
发表于 2020-10-16 11:11 88次阅读
Maxim超低功耗模数转换器MAX19527的特...

碳化硅与硅相比有何优势?

文章来源:电子技术设计 作者:廖均 电力电子朝向碳化硅(SiC)和氮化镓(GaN)等宽能隙(WBG)....
发表于 2020-10-16 10:47 267次阅读
碳化硅与硅相比有何优势?

MAX5891数模转换器的参数和测量方法介绍

注意:Maxim提供各种精度的电流输出DAC。本文中,将以MAX5891 作为测量和规格说明的特例。....
发表于 2020-10-16 10:16 39次阅读
MAX5891数模转换器的参数和测量方法介绍

嵌入式系统设计开发大全!

整理 | 付斌 公众号 | 嵌入式ARM 01 嵌入式系统设计方法变化的背景 嵌入式系统设计方法的演....
发表于 2020-10-16 10:12 268次阅读
嵌入式系统设计开发大全!

什么是源表,有什么特点及作用

其中比较出名的源表厂家就是吉时利了,至今为止,吉时利源表常在 IV 检定、测试半导体及非线性设备和材....
发表于 2020-10-16 10:01 57次阅读
什么是源表,有什么特点及作用

电源工程师常用八大电源设计技巧

本资料罗列了八个电源工程师常用的电源设计技巧。助你的设计一臂之力!一、反激式电源中的铁氧体磁放大器 :对于两个输...
发表于 2020-10-16 09:54 564次阅读
电源工程师常用八大电源设计技巧

图解开关稳压电源的设计与应用

最新开关稳压电源的集成控制器也变成用于驱动FET,考虑使用这种控制器多的原因是容易得到辅助电源。另外,电流型集...
发表于 2020-10-16 09:43 401次阅读
图解开关稳压电源的设计与应用

简介32-76e新型摩擦系数仪,它的优点是什么

新型号32-76e摩擦系数仪采用了先进的数字信号以及高速数据采集系统,使得该款测试仪能为摩擦系数测试....
发表于 2020-10-16 09:34 65次阅读
简介32-76e新型摩擦系数仪,它的优点是什么

100万次寿命的欧姆龙D2SJ微动开关

说到微动开关可能大家不是很熟悉,其实它离我们非常的近。日常工作与游戏中,我们常常说的按键,如鼠标按键....
发表于 2020-10-15 18:18 270次阅读
100万次寿命的欧姆龙D2SJ微动开关

TI 低 EMI 技术的主要优势有哪些?

在我们的日常工作中,电源管理对实现电子元件的进一步集成至关重要。数十年来,TI 致力于开发新的工艺、....
发表于 2020-10-15 18:09 231次阅读
TI 低 EMI 技术的主要优势有哪些?

大功率直流电源的工程师

求合作生产大功率直流电源的工程师
发表于 2020-10-15 16:11 56次阅读
大功率直流电源的工程师

PLC故障来源_分析原则_解决方法

自可编程序控制器PLC诞生五十年来,极大推动了工业自动化的发展进程,深刻影响着人们的工作和生活。PL....
发表于 2020-10-15 16:02 390次阅读
PLC故障来源_分析原则_解决方法

BUCK变换器多层PCB热设计技巧

实际的应用中,很多降压型BUCK变换器,通常要利用连接到相应管脚的大片PCB铜皮来散热:单芯片的BU....
发表于 2020-10-15 15:02 153次阅读
BUCK变换器多层PCB热设计技巧

380V/220V电力系统中各种“线”的含义

在实际工作中,有的初学者会简单地认为零线就是地线,对电力系统中经常用到的PE线、PEN线等的区别不太....
发表于 2020-10-15 14:57 120次阅读
380V/220V电力系统中各种“线”的含义

如何让升压转换器的功率翻倍提高?

工程界普遍认为,当升压转换器必须提供高输出电压、在低输入电压下工作、提供高升压比或支持高负载电流时,....
发表于 2020-10-15 14:54 218次阅读
如何让升压转换器的功率翻倍提高?

工业电路板常用元器件损坏特点及检测方法讲解

阻值小的电阻经常用于供电线路上起限流的作用,也就是起保险丝的作用,若电流过大,首先会把其烧断。另外,....
发表于 2020-10-15 14:38 272次阅读
工业电路板常用元器件损坏特点及检测方法讲解

十二个电路基础知识汇总

一、电路基础 电压电流 电流的参考方向可以任意指定,分析时:若参考方向与实际方向一致,则i》0,反之....
发表于 2020-10-15 14:29 364次阅读
十二个电路基础知识汇总

意法半导体推出一站式解决方案

当前,工业互联网成为我国新基建的重点之一。那么,工业市场的特点是什么,需要什么样的芯片解决方案? 近....
发表于 2020-10-15 11:20 525次阅读
意法半导体推出一站式解决方案

各种流量计原则与选型特点

由于工业生产中工艺过程和被测对象的复杂性及重要性,决定现场流量计的选型的重要性。因此正确而有效地选择....
发表于 2020-10-15 11:09 189次阅读
各种流量计原则与选型特点

基于令牌储存技术实现数据存储电路的软硬件设计

采集器的电路设计如图1所示。采集器是数据进行采集、累计、传输的部件,其设计的好坏将直接影响整个抄表系....
发表于 2020-10-15 10:41 995次阅读
基于令牌储存技术实现数据存储电路的软硬件设计

设计多轨电源时器件布局和布线

电源设计可以分为三个阶段:(A)设计策略和IC选择,(b)原理图设计、仿真和测试,以及(c)器件布局....
发表于 2020-10-15 10:25 462次阅读
设计多轨电源时器件布局和布线

8寸晶圆紧缺情绪似乎已经蔓延

8寸晶圆产能紧缺蔓延?硅晶圆满载、晶振价格上涨15% 日前,有媒体报道国内一家晶振公司发布调价公告,....
发表于 2020-10-14 18:24 495次阅读
8寸晶圆紧缺情绪似乎已经蔓延

TDA2030电源的两种接法

TDA2030是一款单声道音频功率放大集成电路,采用TO-220单列5脚封装,特性如下:额定功率:1....
发表于 2020-10-14 17:22 329次阅读
TDA2030电源的两种接法

将二次侧二极管整流改为同步整流方式来改善效率的应...

本系列文章探讨了旨在将现有二次侧二极管整流方式AC/DC转换器的二次侧替换为二次侧同步整流用电源IC....
发表于 2020-10-14 17:03 212次阅读
将二次侧二极管整流改为同步整流方式来改善效率的应...

13.2W电源设计分解 输入AC90~264V ...

本次讲解电源以一个13.2W电源为例 输入:AC90~264V 输出:3.3V/4A 原理图 变压器....
发表于 2020-10-14 16:48 500次阅读
13.2W电源设计分解 输入AC90~264V ...

新手必入,最全电路基础知识都在这了

责任编辑:xj 原文标题:新手必备!最全电路基础知识讲解 文章出处:【微信公众号:电源研发精英圈】欢....
发表于 2020-10-14 11:57 428次阅读
新手必入,最全电路基础知识都在这了

选择IC需考虑控制器的架构和内部元件 以期高能效...

能量转换系统必定存在能耗,虽然实际应用中无法获得100%的转换效率,但是,一个高质量的电源效率可以达....
发表于 2020-10-14 11:51 467次阅读
选择IC需考虑控制器的架构和内部元件 以期高能效...

影响无人机激光雷达技术普及的主要原因是什么

  机载激光雷达,作为激光雷达与无人机相结合的一种应用系统,能够直接有效地测量三维现实世界,并且具有....
发表于 2020-10-14 11:35 171次阅读
影响无人机激光雷达技术普及的主要原因是什么

电源管理的散热方法

当电气工程师提到电源管理这个词时,大多数人会想到各种具有转换器、稳压器和其他功率处理以及功率转换功能....
发表于 2020-10-14 11:01 164次阅读
电源管理的散热方法

一文介绍计算机控制系统的四种电源

计算机控制在现实中有诸多应用,对于计算机控制,业内人员通常较为熟悉。为增进大家对计算机控制的认识,本....
发表于 2020-10-14 10:14 170次阅读
一文介绍计算机控制系统的四种电源

43-76摆锤冲击仪的特性以及技术参数的介绍

新型号43-76摆锤冲击仪采用高分辨的光学编码器和先进的数据采集软件,根据ASTM和ISO测试标准来....
发表于 2020-10-14 10:09 110次阅读
43-76摆锤冲击仪的特性以及技术参数的介绍

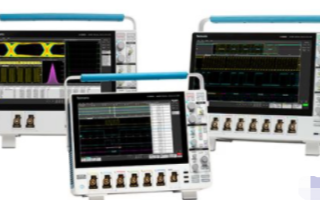

泰克示波器具有哪些独特功能和应用优势

据不完全统计,世界上80%的工程师都在使用泰克示波器。泰克示波器作为业内广泛使用的电子测试测量工具,....
发表于 2020-10-14 09:56 112次阅读
泰克示波器具有哪些独特功能和应用优势

吉时利3706A数采/开关系统的主要特点、优势及...

太阳能电池模块一般需要同时处理电流、电压及温度,甚至需要计算功率,3706A既能满足多种参数测量,还....
发表于 2020-10-14 09:51 123次阅读
吉时利3706A数采/开关系统的主要特点、优势及...

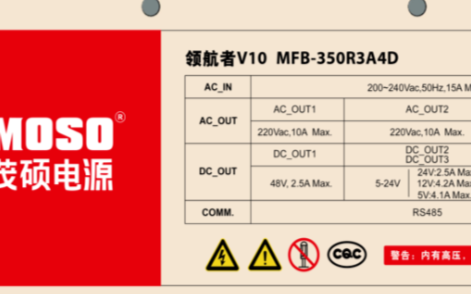

深圳茂硕为5G智慧灯杆的配电与管理提供整体解决方...
