Fluke ii900声学成像仪在天然气加气站的应用研究

2020年07月13日 10:50 次阅读

2017年7月2日10时许,中石油天然气输气管道贵州晴隆沙子段,因近期持续强降雨引发边坡下陷侧滑,挤断输气管道,引发泄漏燃爆。经查明,造成8人死亡,35人受伤。

这就是2017年颇受关注的“天然气泄露”事故。因伤亡人数较多,在当时引起了一众关注。

说到天然气,我们并不陌生。它在生活中被广泛使用,但是关于它的隐患问题,我们却很少重视。

天然气作为一种能源,因其清洁特性广受欢迎,但如果发生泄漏,则会引发大面积爆炸。还可能会导致部分其他有害气体被释放到空气中,造成空气污染以及气候环境的破坏。

而在工业区域,例如:阀门、法兰或者密封不良的部位发生天然气泄漏,极有可能会引起爆炸,对工作人员生命造成危害,对工业设备造成破坏,并且严重影响工业生产。相对更加危险的化工厂受到波及,还可能导致化工原料的泄漏,带来更大的威胁。

因此,对天然气泄漏进行有效检测与排查,是各大企业急需重视的问题。

传统的检测方法是否有效?

传统的检测方法,一般使用肥皂水或者超声波检漏仪。

肥皂水:天然气管线长,运输车辆又很多,所以肥皂水无法对绝大部分的管线和设备进行有效检测。

超声波检漏仪:用听声音或者看分贝值的方式进行检测,只能对少量可疑点进行泄露确认,也无法进行快速排查。

某天然气加气站,两处气体泄露

某天然气加气站,加气设备和车辆各有一处泄露。使用传统的检测方法已经无法快速有效地找到气体泄露位置。为此,摒弃传统方法,工作人员采用 Fluke 最新的 ii900 声学成像仪对加气设备和运输车辆进行了检测。

Fluke ii900声学成像仪在天然气加气站的应用研究

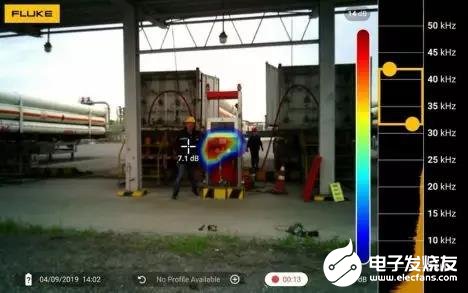

▲加气设备泄露

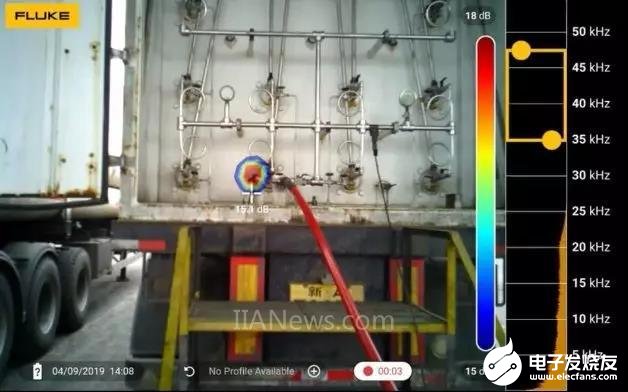

▲天然气运输车连接处泄露

通过触摸屏快速调整声学成像仪频段,二氧化碳气体泄漏的频段通常在20kHz以上,该现场的频段设置为30kHz-45kHz(黄色框),使用 ii900 声学成像仪,可以清晰地反映出泄漏点的位置。

最重要的是,声学成像仪可以有效屏蔽现场的噪声。即使现场有很多噪声,声学成像仪也不会受到干扰。Fluke 声学成像仪可以设置频段,泄漏点的频率一般在20kHz以上,处于超声波范围;而噪声小于20kHz,可准确设置泄露的频段,现场噪声互不干扰。

除此之外,ii900 声学成像仪不仅可以成功检测天然气泄露,对于其他气体的泄漏,也能够快速发现、高效检测,在各大行业中被广泛应用。

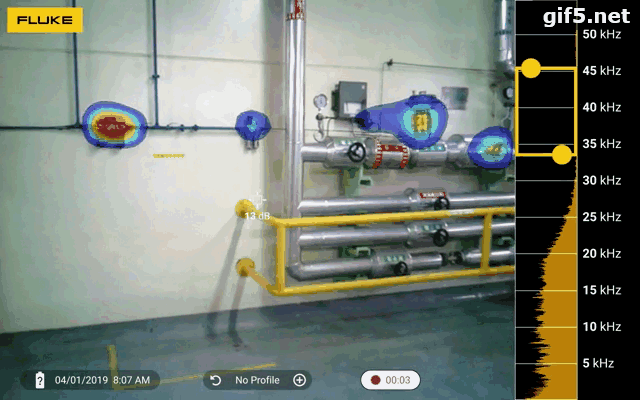

▲Fluke ii900对其他气体泄漏进行检测

Fluke ii900 声学成像仪是如何完成这一系列的操作呢?

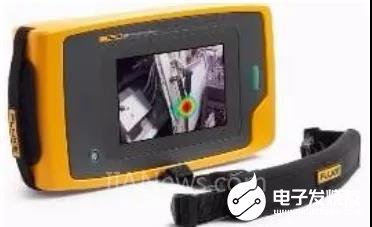

天然气在泄漏时,在泄漏点因涡流会产生声波/超声波能量,这些能量通过空气传递至声学成像仪的声压传感器阵列,在显示屏上以可见光图像为底、声波/超声波能量按照调色板颜色显示的画面,从图像上即可快速对泄漏点进行排查,并可将泄漏点以JPEG照片或者MP4视频格式进行保存。

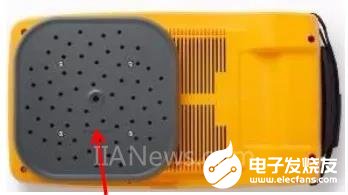

▲64个MEMS数字麦克风的声压传感器阵列

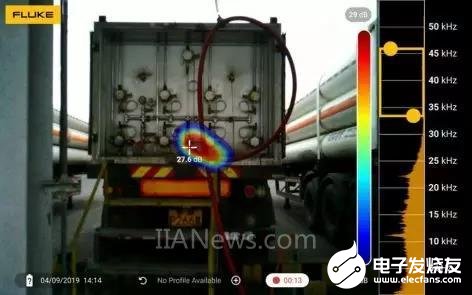

▲在可见光中准确定位泄漏点

使用Fluke ii900 声学成像仪检测,轻而易举找到泄露点,安全隐患即刻消除!

现如今,虽然天然气应用广泛,但是它的应用环境和场景也复杂而多样。尤其对于工业领域,天然气的使用也势必伴随着一定的隐患和危险。

使用一台能高效检测天然气泄露的检测工具,是对企业生产发展的重要保障,也是对工作人员的高度负责。

在上述案例中,能很好解决这个问题的工具就是 —— Fluke 的 ii900 声学成像仪,它秉持“耳听为虚、眼见为实”的理念应运而生。

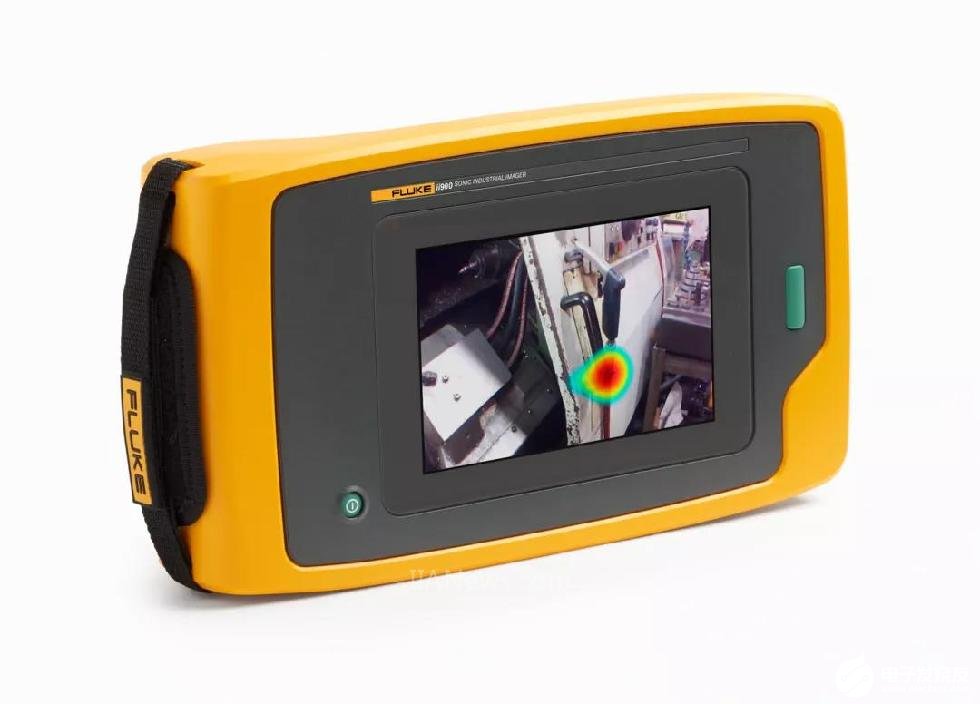

关于Fluke ii900 声学成像仪

能不能在显示屏上看到多个泄漏点?

多个泄漏点可在屏幕显示。

声学成像仪可以测多远?

对于气体泄露检测的灵敏度为:700kPa 以下的150ml/min 泄漏量,检测距离为10米。

检测距离与现场的泄露点大小、声强和频段有关,对于大部分气体泄漏的检测距离一般可在10米甚至更远检测到。

声学成像仪是防爆的吗?

声学成像仪不是防爆的,但可以较远的安全距离对天然气的泄露进行有效检测。

行业应用:各天然气生产、储运和使用单位。
