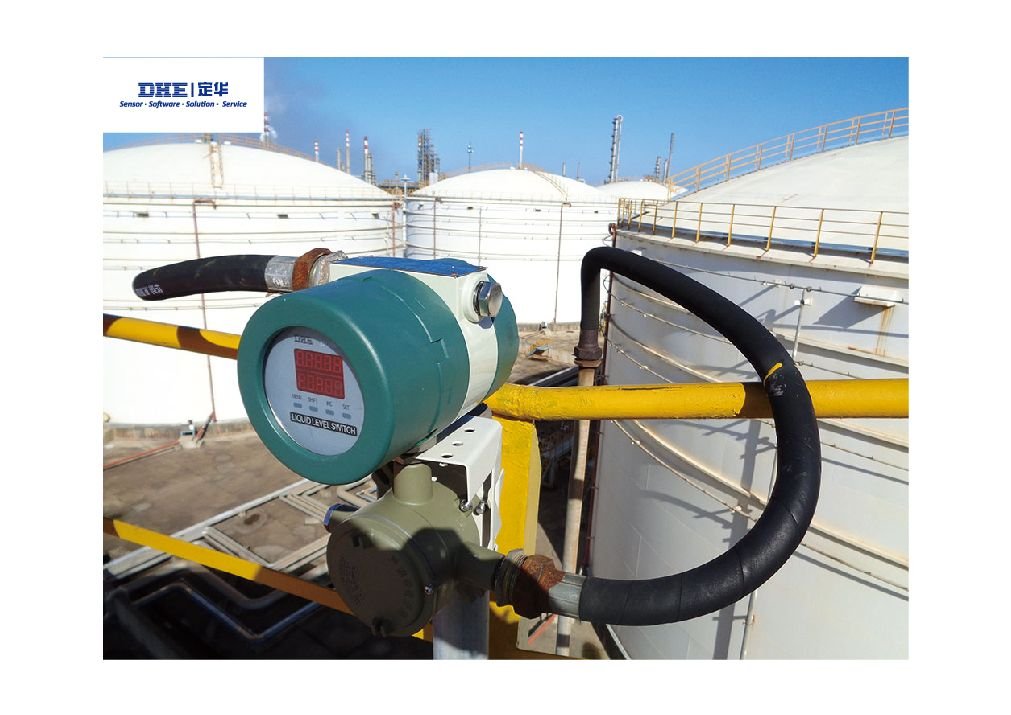

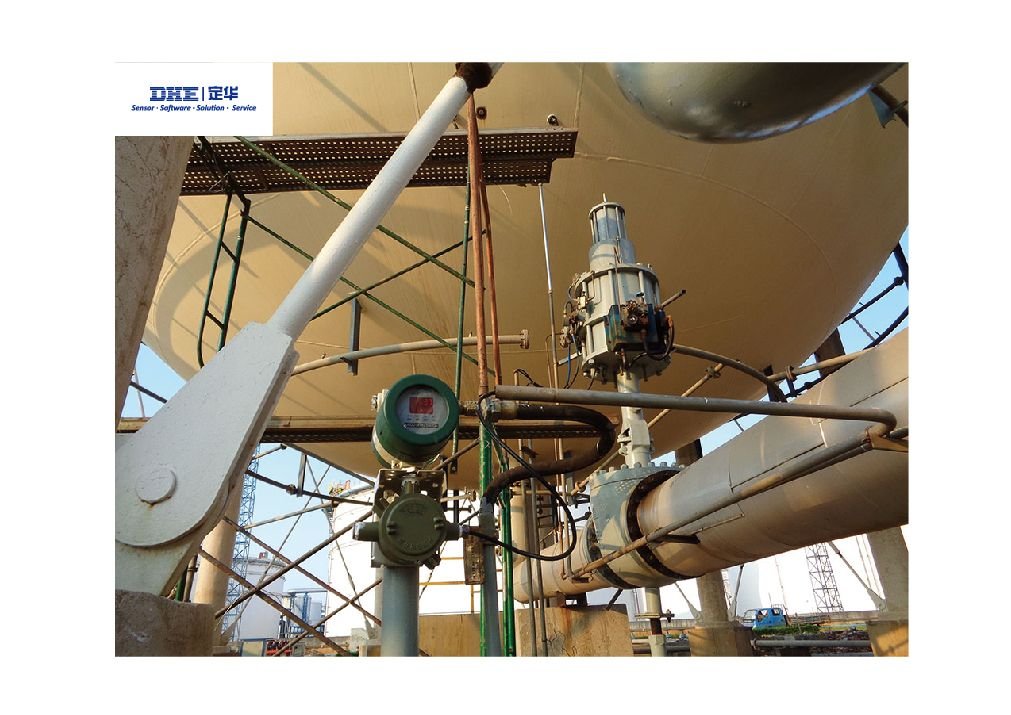

外测液位开关故障的分析

2020年04月02日 16:33 次阅读

目前液位开关常见的三大故障,A:仪表显示ERR01,ERR12,ERR14等代码, B:仪表误报警,C:仪表黑屏。

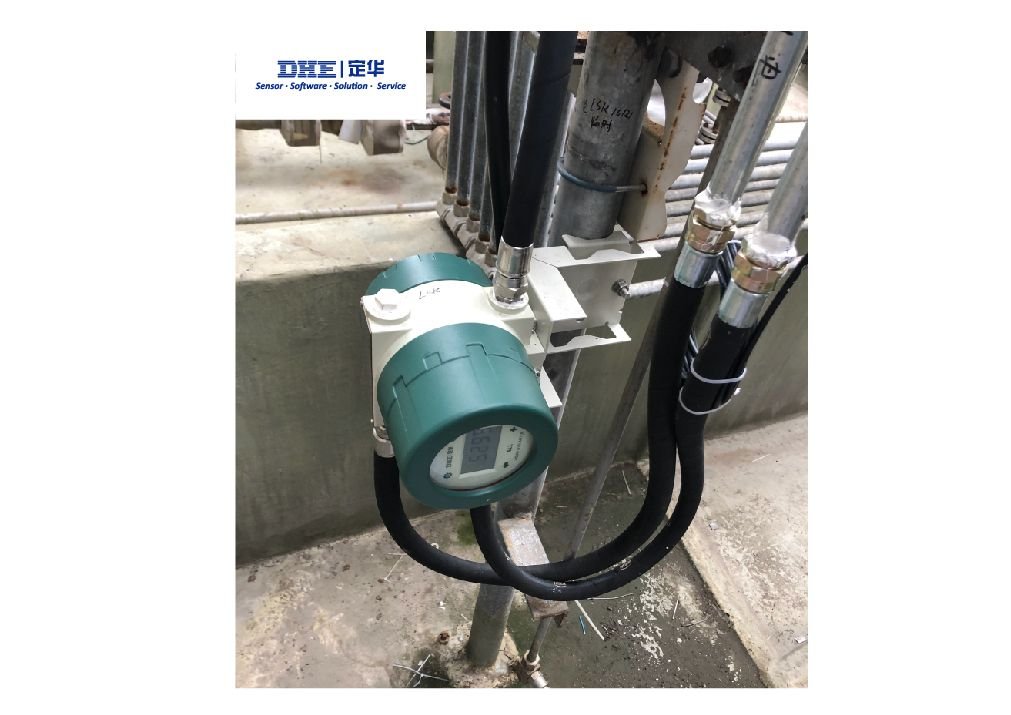

外测液位开关故障的分析

一、 引起超声波外测液位开关“显示ERR01,ERR12,ERR14”的主要原因:

ERR01: 参数错误

ERR12:: 1号位置发射测量头故障

ERR14:。 1号位置接收测量头故障

处理方法:

①显示ERR01,需恢复出厂化设置重新设置标定,仍然故障则应联系定华电子客服人员。

②显示ERR12,ERR14,可尝试恢复出厂化设置或断电重启,若继续显示故障,则需检查三通接线盒和主机内端子探头线缆是否有虚接断接等情况。

③如果①②都确定正常,需检查探头和耦合情况,液位开关发射探头工作时会发出“哒哒哒”的声响,另两个探头可以互换,其阻抗为0.4mΩ;若耦合流失,需重装探头,保证密封。

二、引起超声波外测液位开关“误报”的主要原因:

1、探头安装不合格;

处理方法:

①拆下探头检查安装表面是否清洁,罐壁需打磨掉油漆露出金属光泽,手摸平滑无锈坑,探头表面无脏污,保证探头能够完全紧密地贴附在容器壁上。

②耦合失效或未耦合,重新安装探头,按照要求涂抹耦合剂,正确安装,严格密封。

③防爆挠性管不能有较大的扭矩力,并防止外物的磕碰。

2、耦合流失;

处理方法:检查,重新涂抹耦合剂并安装探头。

3、线路虚接断接。

处理方法:

①检查三通接线盒和主机内端子探头线缆是否有虚接断接等情况。

②输出线缆可配合仪表继电器设置测量通断,确保线路畅通。

4、继电器常开、常闭设置错误;

处理方法:检查20#参数,设0为无液吸合,有液常开;设1为有液吸合,无液常开。

5、能量值产生漂移。

处理方法:重新触发、校准,

①号参数:1号位置高液位校准触发,设为1,点确认;

②号参数:1号位置低液位校准触发,设为1,点确认;

③号参数:1号位置校准复位触发,设为1,点确认;

④号参数:2号位置高液位校准触发,设为1,点确认;

⑤号参数:2号位置低液位校准触发,设为1,点确认;

⑥号参数:2号位置校准复位触发,设为1,点确认。

1)单点开关,3#参数设置1,相当于仪表校准标定清除,实际液位高于探头位置,设置1#参数0为1,点确认;实际液位低于探头位置,设置2#参数0为1,点确认。

2)双点开关,3#6#参数设置1,相当于高低位液位开关校准标定清除,实际液位低于低位探头位置,设置2#5#参数0为1,点确认;实际液位在低位探头以上,高位探头以下,设置1#5#参数0为1,点确认;实际液位高于高位探头位置,设置1#4#参数0为1,点确认。

三、超声波外测液位开关出现“黑屏”的主要原因

供电电源问题

处理方法:

①检查电源,一般仪表供电为DC24V.

②检查线路通断

2、硬件故障及其他
       责任编辑:wv

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

仪表的使用安装注意事项

在工程机械车辆中,仪表、传感器的作用是显而易见的,它对整机及部件的工作状态进行有效的监控。如其不能正....
发表于 2020-03-28 14:07 23次阅读
仪表的使用安装注意事项

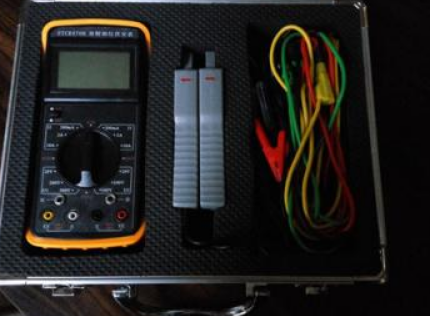

数字双钳相位伏安表的特点及规格

数字双钳相位伏安表功能特点:
发表于 2020-03-27 11:46 20次阅读
数字双钳相位伏安表的特点及规格

仪表选型时需要注意哪些地方

为了做好仪表选型工作,需要设计人员深入理解工艺要求和仪表的使用环境,重点考虑以下几个因素:
发表于 2020-03-20 16:09 37次阅读
仪表选型时需要注意哪些地方

物联网时代下智慧水务发展所需的仪表

物联网是新一代信息技术的重要组成部分,也是"信息化"时代的重要发展阶段。顾名思义,物联网就是物物相连....
发表于 2020-03-19 14:39 373次阅读
物联网时代下智慧水务发展所需的仪表

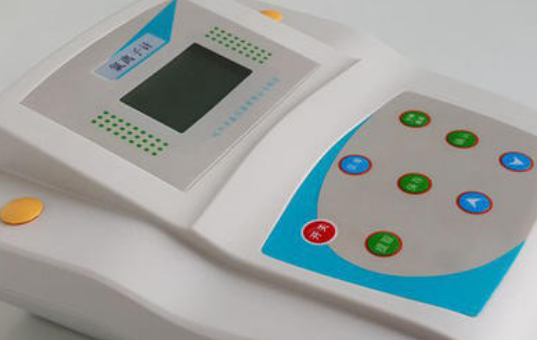

数显便携式离子计的主要技术参数

离子计是专门用于测量各种溶液多种离子浓(活)度的仪器。配上对应的离子选择电极,能精密测量:Cu2+、....
发表于 2019-12-12 14:54 96次阅读
数显便携式离子计的主要技术参数

大口径循环水计量仪表的分类

大口径循环水计量仪表大致有以下几种:超声波流量计,电磁流量计,涡街流量计,差压式流量计等,各种流量计....
发表于 2019-10-29 15:54 165次阅读
大口径循环水计量仪表的分类

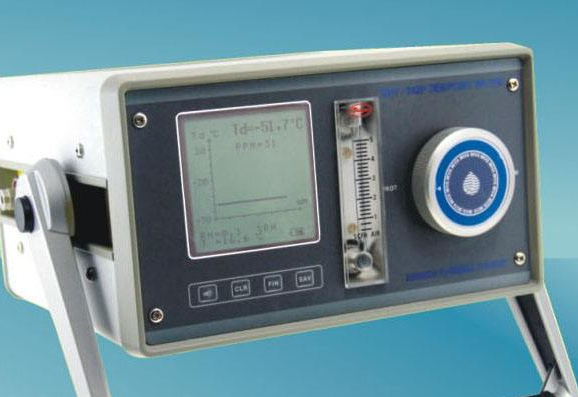

SF6智能微水仪的特点及应用领域

SF6智能微水仪的技术创新、操作简便、实验快速、结果可靠、性能稳定,SF6智能微水仪广泛应用于石油、....
发表于 2019-10-23 15:36 205次阅读
SF6智能微水仪的特点及应用领域

液位报警开关接线图_液位报警开关接线步骤

液位报警开关也被叫做液位报警器,种类包括浮球液位开关、水位控制器、音叉液位开关、射频导纳液位开关、磁....
发表于 2019-10-23 15:27 812次阅读
液位报警开关接线图_液位报警开关接线步骤

仪表自动化设备的常见故障_仪表自动化设备的维护技...

我们可以发现当压力控制表上出现波动性的震动时,那么我们的生产工艺操作则存在一定的问题,而如果出现了死....
发表于 2019-10-21 14:19 294次阅读
仪表自动化设备的常见故障_仪表自动化设备的维护技...

仪表简介

仪表简介
发表于 2019-10-16 10:50 136次阅读
仪表简介

防爆仪表有什么类型?

一般电动仪表在正常运行或事故状态下可能出现火花、电弧、热表面和灼热颗粒等,并具有一定的能量,成为点燃爆炸危险环...
发表于 2019-10-14 09:11 143次阅读
防爆仪表有什么类型?

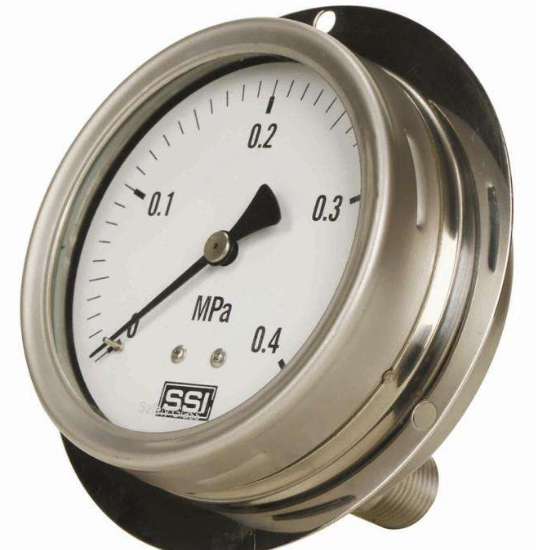

氨压力表的结构原理是什么?

氨压力表主要由导压系统(包括接头、弹簧管等)、传动机构、指示装置和外壳组成。 ...
发表于 2019-09-27 09:00 114次阅读
氨压力表的结构原理是什么?

Nixie PC仪表的制作

 如附图所示,PC软件的内存读数不是与PC Performance Memory读数(通过任务管理器....
发表于 2019-09-25 10:15 746次阅读
Nixie PC仪表的制作

传感器仪表元器件发展现状如何?

传感器和仪表元器件是仪器仪表与自动化系统最基础元器件之一。传感器和仪表元器件具有服务面广、品种繁多、需求量大等...
发表于 2019-09-23 06:34 196次阅读
传感器仪表元器件发展现状如何?

电能表转向的影响因素有哪些

电能表是用来测量电能的仪表,又称电度表,火表,千瓦小时表,指测量各种电学量的仪表。
发表于 2019-09-13 09:45 957次阅读
电能表转向的影响因素有哪些

液位开关的原理和安装及应用的详细资料介绍让你选择...

液位开关,顾名思义,就是用来控制液位的开关。从形式上主要分为接触式和非接触式。非接触式的如电容式液位....
发表于 2019-08-17 11:19 2253次阅读
液位开关的原理和安装及应用的详细资料介绍让你选择...

请问是否有论坛可以在4263B LCR仪表上发布问题?

我有一个关于为4263B添加选项的问题。是否有一个论坛可以在4263B LCR仪表上发布问题?谢谢,Victor 以上来...
发表于 2019-07-26 15:41 146次阅读
请问是否有论坛可以在4263B LCR仪表上发布问题?

仪表如何维护?仪表日常维护重点内容

过程检测与控制仪表的日常维护是一件十分重要的工作,它是保证生产安全和平稳操作诸多环节中不可缺少的一环....
发表于 2019-07-21 09:19 1298次阅读
仪表如何维护?仪表日常维护重点内容

管道仪表流程图中压力温度泵及容器的设计实例说明

管道仪表流程图是化工工艺设计的重要组成部分。在设计过程中,应根据整个工艺流程图的要求,详细地表示该系....
发表于 2019-07-20 11:28 1349次阅读
管道仪表流程图中压力温度泵及容器的设计实例说明

铁电存储器FM24C256在电能表中的使用概述

    一. 概述:      FRAM是最近几年由RAMTRON公司研制的新型存贮器,它的...
发表于 2019-07-11 06:08 916次阅读
铁电存储器FM24C256在电能表中的使用概述

现场仪表的故障分析

工业现场仪表测量参数一般分为温度、压力、流量、液位四大参数。现根据测量参数的不同,来分析不同的现场仪....
发表于 2019-07-06 10:42 242次阅读
现场仪表的故障分析

应变式称重传感器厂商柯力传感IPO获批

柯力传感主营业务为研制、生产和销售应变式传感器(其中主要为应变式称重传感器)、仪表等元器件,提供系统....
发表于 2019-06-20 11:30 2083次阅读
应变式称重传感器厂商柯力传感IPO获批

基本的仪表故障判断与维护

一般情况,仪表指示出现异常现象(指示偏高、偏低、不变化、不稳定等),本身包含两种因素:工艺,仪表正确....
发表于 2019-05-31 17:27 1416次阅读
基本的仪表故障判断与维护

用于测量相对湿度的LTC2991系统监视器

DN510 - 具仪表级准确度的系统监视器用于测量相对湿度...
发表于 2019-05-27 14:02 348次阅读
用于测量相对湿度的LTC2991系统监视器

关于单点液位开关在冷却系统中的相关应用浅析

随着当今社会工业发展的不断进步,传感器的应用则显得尤为重要,例如HVAC/R (水冷系统,空气冷却,....
发表于 2019-04-05 09:05 293次阅读
关于单点液位开关在冷却系统中的相关应用浅析

8970B噪声系数仪表操作手册

8970B噪声系数仪表操作手册
发表于 2019-03-08 11:30 429次阅读
8970B噪声系数仪表操作手册

那些化工自动控制的仪表图形符号你认识吗?

在化工自动控制的设计文件中,使用图形符号和字母代号表示过程检测、控制系统所采用的各种仪表。在绘制控制....
发表于 2019-03-05 16:06 7087次阅读
那些化工自动控制的仪表图形符号你认识吗?

探讨利用仪表放大器的平衡和CMR特性的方法

文中将提出一些提高此类增益级的抗噪性,同时降低其对电源变化和元件漂移的敏感性的方法。文章还会提供实测....
发表于 2019-02-19 10:15 2702次阅读
探讨利用仪表放大器的平衡和CMR特性的方法

探析光电液位开关在压缩机中的应用

压缩机作为一种应用广泛的工业机器,常常会应用到不同种类的传感器例如:压力传感器、温度传感器、流量计、....
发表于 2019-02-12 14:26 2151次阅读
探析光电液位开关在压缩机中的应用

如何进行仪表的日常维护

仪表的日常维护是一件十分重要的工作,它是保证生产安全和平稳操作诸多环节中不可缺少的一环。仪表日常维护....
发表于 2019-02-03 09:25 2701次阅读
如何进行仪表的日常维护

化工工艺流程图的常用符号资料说明

看到各种化工工艺流程图的时候,总是一片茫然,满脸懵逼!看到图中各种奇形怪状的符号不知所指。关于流程图....
发表于 2019-02-03 08:45 7816次阅读
化工工艺流程图的常用符号资料说明

为什么采用4—20mA的电流来传输模拟量

大家可能会非常熟悉RS232,RS485,CAN等工业上常用的总线,他们都是传输数字信号的方式。那么....
发表于 2019-01-19 09:30 2168次阅读
为什么采用4—20mA的电流来传输模拟量

石化行业仪表安装设计规范

对于直径较小的管道,温度计可在弯头处安装,或扩大管径后安装。对热电偶、热电阻和双金属温度计,管道直径....
发表于 2019-01-12 10:27 1813次阅读
石化行业仪表安装设计规范

4263A LCR仪表用户指南

Part Number: 04263-90001 (May90). The 4263A is a discontinued product; this manual is provided for inform...
发表于 2019-01-09 15:53 366次阅读
4263A LCR仪表用户指南

如何进行仪表维修60个仪表维修经验注意事项概述

你有没有总结过仪表维修经验?或者总结的不全?小编找来了60个仪表检修维修过程中应该注意的经验事项,看....
发表于 2019-01-05 11:05 3628次阅读
如何进行仪表维修60个仪表维修经验注意事项概述

液位开关有哪几种

目前我们所使用的洗衣机大多使用压力式的液位开关,我们在可以在内筒的上端看到它的身影,开关直接有条气管....
发表于 2019-01-04 17:14 4121次阅读
液位开关有哪几种

液位开关如何接线

接线时主要有黑色、蓝色、棕色三条线,供液时,接黑色、蓝色两条线,低液时开关接通,高液时开关断开。排液....
发表于 2019-01-04 16:26 7224次阅读
液位开关如何接线

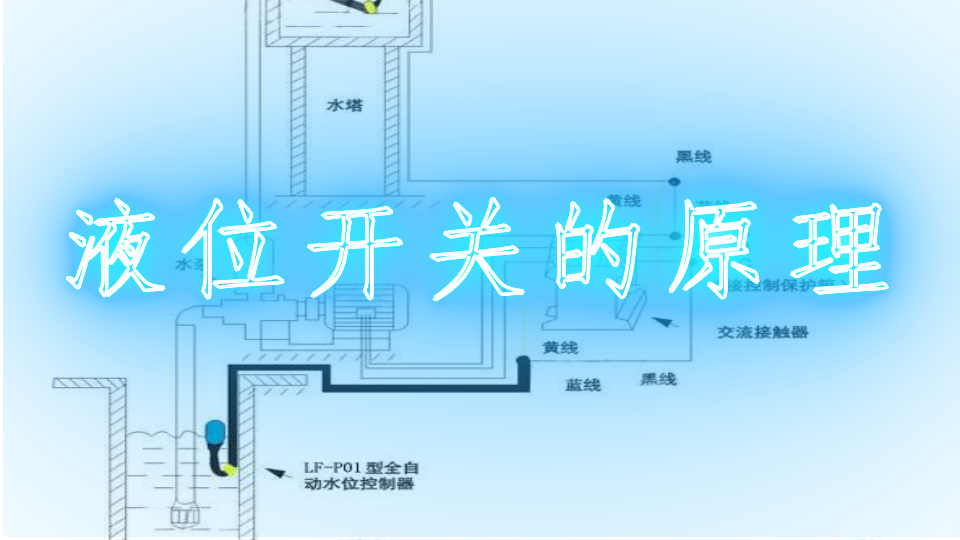

液位开关的原理

液位开关,也称水位开关,液位传感器,顾名思义,就是用来控制液位的开关。从形式上主要分为接触式和非接触....
发表于 2019-01-04 16:23 5813次阅读
液位开关的原理

查找仪表故障应遵循的七大步骤

仪表出现故障时,要想很快找到故障原因,就必须了解生产工艺流程,了解仪表控制系统的结构、特点、性能及参....
发表于 2018-12-30 16:29 1925次阅读
查找仪表故障应遵循的七大步骤

仪表性能从这八个仪表基本性能指标体现

自动化仪表和数显仪表一样,在保证可靠工作的前提下,有包括测量范围及量程、基本误差、精度等级、灵敏度、分辨率、迁...
发表于 2018-12-28 11:52 1319次阅读
仪表性能从这八个仪表基本性能指标体现

常见显示仪表零点检查和调整方法

仪表零点的检查和调整是仪表工必须掌握技能,本文介绍压力变送器、差压变送器、热电偶显示仪表和热电阻显示....
发表于 2018-12-14 15:20 3368次阅读
常见显示仪表零点检查和调整方法

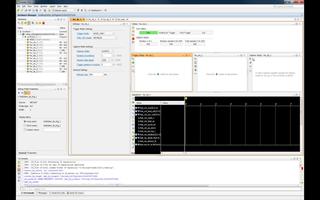

如何在Vivado Logic Analyzer...

了解Vivado 2015.1中引入的新仪表板改进,如何在Vivado Logic Analyzer....
发表于 2018-11-26 07:07 1101次观看
如何在Vivado Logic Analyzer...

深度剖析十种液位开关工作原理及应用

浮球液位开关结构主要基于浮力和静磁场原理设计生产的。带有磁体的浮球(简称浮球)在被测介质中的位置受浮....
发表于 2018-11-20 14:38 4717次阅读
深度剖析十种液位开关工作原理及应用

如何检查仪表故障工业仪表故障分析判断十种方法

仪表故障是我们工作中经常会遇到的问题,那么判断故障,找出问题都有哪些好方法呢?下面小编为大家整理了工....
发表于 2018-11-17 10:22 2093次阅读
如何检查仪表故障工业仪表故障分析判断十种方法

什么是伴热?电伴热原理及应用

电源电缆敷设到电伴热现场后,通过电源接线盒与电伴热带连接。电源接线盒适用于危险区域。安装时,注意接线....
发表于 2018-11-13 16:19 8770次阅读
什么是伴热?电伴热原理及应用

四大方案解决变频器仪表信号乱跳的问题

在现场,变频器的干扰出现得比较多,且比较严重,甚至导致控制系统无法投入使用,这一直是个很让人头痛的问....
发表于 2018-11-11 11:12 3120次阅读
四大方案解决变频器仪表信号乱跳的问题

一文弄懂仪表安装

仪表是化工厂常见的设备之一,今天为大家说的是仪表安装过程中需要注意的相关事项。工程的仪表安装涉及温度....
发表于 2018-11-10 09:44 2130次阅读
一文弄懂仪表安装

史上最全的仪表规范汇总

物位测量仪表的仪表连接头 (管嘴) 位置应避开进入设各物流的冲击。仪表的观测面应朝向操作通道,周围不....
发表于 2018-10-29 16:11 3230次阅读
史上最全的仪表规范汇总

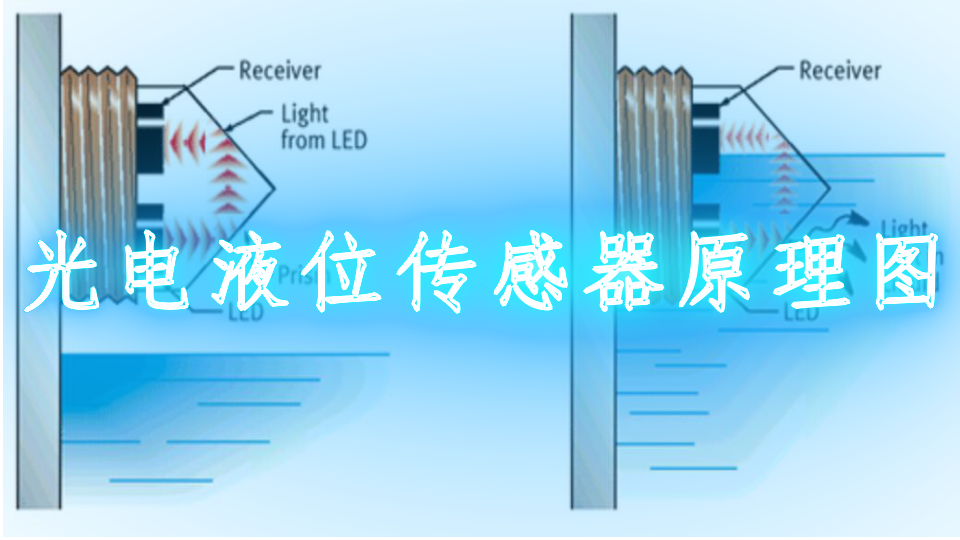

光电液位传感器原理图
