网络分析中矢量网络分析仪应用实例

2020年03月29日 16:48 次阅读

引 言

在科研及生产中,高性能的矢量网络分析仪是功能最强的网络分析仪,它对于各种微波器件和组件的特性分析具有至关重要的作用。它具有频域和时域两类测试功能,可以很好地完成诸如滤波器放大器、混频器以及系统中有源和无源微波组合等的各种参数的调试、测试。安立公司提供的一体化37200/37300系列矢量网络分析仪具有频率范围宽、动态范围大、分辨率准确度高、快速实时、使用简捷、灵活方便等特点,为工程师们提供了极大的帮助。下面我就37247A及37369C矢量网络分析仪的部分应用作一粗浅的介绍。

两路相位平衡调试

在某雷达产品的研制和系统的总调过程中,会对和差两路相位的不平衡性提出要求,为了使和差两路的相位满足设计要求,除了在设计时要仔细考虑影响相位不平衡的诸多因素以及减少相位不平衡的方法,还要在今后的总调中加以调整修正,以适应整个系统的要求。根据总调现场的条件,我们需要有一个快捷有效、切实可行的测量手段。以前我们使用的是八十年代初的手动矢量网络分析仪,精度较低,显示不直观,测量结果无法输出。

为了确保测试的精度和有效性,和差两路相位平衡的测试宜采用包括天线、馈线以及高频接收机和差相加器(魔T)之前各微波器件在内的大系统统调测量,安立公司的37247A矢量网络分析仪为这个调试提供了有力的测量手段。

图1 和差相位平衡测试框图

图1显示了和差相位平衡的测试框图。以任一路作为基准,利用37247A矢量网络分析仪的校准(RESPONSE-THRU)或迹线存储运算(DATA→MEM,DATA/MEM)功能,可以很直接地看到和差两路的相位平衡情况,见下图。

图2 配平前的和差两路相对相位

图2显示了和差两路配平前的相对相位。从图中可见,两路的相位差未达到要求,需要调整。根据网络分析仪测量出的相位差数,由公式Δl=ΔΦ/(2π/λg)计算出须增加的匹配长度Δl,垫接在电长度短的支路上,并通过网络分析仪实时分析观察,直至满足技术要求为止,最终结果可通过绘图仪或磁盘输出。

另外,也可通过37247A网络分析仪的内部电长度补偿功能(配合适当的介电常数),自动计算出配平时须修正的长度,该长度显示在分析仪的显示屏上,方便快捷。

放大器的1dB压缩点

37369C不但具有频率扫描方面的诸多应用,而且还具备了功率扫描的能力,可对放大器的非线性性能进行描述。图3显示了在某一频点上放大器的输出功率与输入功率的关系,图中的线性部分是放大器的小信号增益区域;输入功率继续增加时,增益就开始下降,放大器进入增益压缩区,随着输入功率的进一步加大,输出功率将不再增加,继而达到了饱和,放大器的1dB压缩点即为增益相对于线性增益下降1dB时的输入功率(或对应的输出功率)。

图3 放大器输出功率与输入功率

下面就是我们对所研制的Z002低噪声放大器1dB压缩点指标的检定测试。这里,我们通过37369C内置的增益压缩软件,可以很快地完成这一测试。首先,在37369C上按Appl键,选择SWEPT POWER GAIN COMPRESSION功能,根据被检放大器的工作频段设置需测的频率点(37369C最多可置10个点):6GHz、8GHz、12GHz、14GHz、16GHz、18GHz,依照公式PSTART=压缩点指标-增益-15dB及PSTOP ≈ PSTART+20dB 设定扫功率范围。

图4

按照图4做线性功率校准,调整每个频点的源输出功率,然后用被检放大器替换功率探头,并选择GAIN COMPRESS功能完成测试,结果为-20.7dBm(21.58dBm)。

时域功能

我们知道,在测量比较复杂系统的反射时,得到的是各部分影响的综合结果,对于各具体部分(反射特性)的情况不易确定,这就给整体调试带来了不便。安立公司的37369C矢量网络分析仪的时域功能可方便地解决这个问题。网络分析仪的时域测量功能就是在频域中测量后,通过其内部处理器做反傅立叶变换得到时域响应,时域响应显示了网络的反射系数和传输系数与时间的关系,它包含了每个反射点的幅度、位置信息以及每个传输通路的信息。

时域测量有两种不同的工作方式,即带通方式和低通方式。带通方式就是给出器件的脉冲响应,它适用于任何频率范围,是最常用的工作方式。低通方式主要用来做低通器件的测量,它可提供器件的脉冲响应和阶跃特性,通过显示的特性曲线可以确定响应的幅值及反射点的类型(即阻抗特性R、L或C)。

时域测量中的“WINDOW”功能,可改善时域测量的动态范围,提高时域响应中的幅度分辨力。另外,它还有一个非常有用的“GATE”功能,这是一个时间滤波器,形状犹如一个带通滤波器,它可以去掉“GATE”以外的响应对测量结果的影响,很方便地选择我们感兴趣的部分进行测量分析。

网络分析仪的时域功能不仅可用于检测电缆的反射点,实现故障定位,还可在传输测量中观察被测设备各路的传输情况。我们在做声表面波滤波器特性的测试时,其测量结果包括了多路传输、转接器、连接电缆以及滤波器夹具等的影响,其真实特性无从而知。应用了时域测量的“GATE”功能之后,我们就可去除转接器、连接电缆以及夹具等的影响,从而获得该滤波器更准确的特性。

结束语

由于时间关系,这里仅介绍了网络分析中几个简单的应用实例。安立公司的37369C矢量网络分析仪还有许多其他非常有用的功能,这里就不再赘述了。在实际应用中,37369C矢量网络分析仪为我们提供了很好的调试测量手段,大大地提高了我们的工作效率。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

运放电路设计3节课 ——《运放第1部:运放入门课程》

掌握3类常用基本工程运放电路(同相放大器电路,反相放大器,差分放大器)共12基本形式(交流信号,直流信号,双电掌握3类常
发烧友学院发表于 2019-05-14 00:00 0次阅读
运放电路设计3节课 ——《运放第1部:运放入门课程》

基于频偏功能混频器/变频器一致性测量

在矢量网络分析仪中开发的频偏测量方法,能很好地解决互易性困难且需要进行混频器/变频器一致性测试问题,....
发表于 2020-03-29 16:58 0次阅读
基于频偏功能混频器/变频器一致性测量

影响电子电路的各种类型噪声总结

热噪声(或者Johnson噪声或者白噪声)与电阻中电子的热扰动而体现出的温度直接相关。在扬声器或者麦....
发表于 2020-03-29 16:16 16次阅读
影响电子电路的各种类型噪声总结

如何快速准确地进行放大器增益压缩等参数的测量

功率扫描设置:在起始功率-终止功率范围覆盖放大器的工作线性区和压缩点。可以通过增加功率点数来减小功率....
发表于 2020-03-29 16:06 17次阅读
如何快速准确地进行放大器增益压缩等参数的测量

一种新型的测试天线噪声温度解决方案

测试思路与上面校准过程类似,将待测天线与场放大器当作噪声源,其中引入场放大器时,相当于噪声源打开。
发表于 2020-03-29 15:01 17次阅读
一种新型的测试天线噪声温度解决方案

毫米波应用的挑战 毫米波测试的进展

毫米波最近在安全领域也逐渐开始得到应用。利用毫米波特性开发的成像技术,可以使用非接触的方式探测金属和....
发表于 2020-03-29 14:32 31次阅读
毫米波应用的挑战 毫米波测试的进展

三种复式滤波介绍

LC滤波就是由电感和电容组成,为了减小纹波电压,通常加一个负载与电容并联接入电路当中,这样经过电感、....
发表于 2020-03-28 11:18 49次阅读
三种复式滤波介绍

可年产500万只的华沣通信5G滤波器设备线完工

据人民网报道,目前,华沣通信5G射频器件及天线制造项目2条5G滤波器设备线已竣工,形成年产500万只....
发表于 2020-03-28 11:06 170次阅读
可年产500万只的华沣通信5G滤波器设备线完工

Y电容布局和接地阻抗对滤波器的共模插损影响到底有...

一|Y电容的PCB布局 对于电源模块的共模传导噪声,我们希望共模噪声的回流路径越小越好。当Y电容越靠....
发表于 2020-03-28 10:12 133次阅读
Y电容布局和接地阻抗对滤波器的共模插损影响到底有...

JFET输入放大器的优势:多通道输入数据采集系统

电压反馈放大器可根据器件中的晶体管类型进行分类:双极互补金属氧化物半导体(CMOS)或是结型场效应晶体管(JF...
发表于 2020-03-28 07:00 337次阅读
JFET输入放大器的优势:多通道输入数据采集系统

如何抑制多电容并联反谐振峰

在进行电源EMI滤波器设计时,我们常常需要使用多个电容并联去满足总的电容容值,从而达到滤波器插损要求....
发表于 2020-03-27 11:09 219次阅读
如何抑制多电容并联反谐振峰

LT1167单电阻设置最佳仪表放大器的增益

LT1167动态性能允许它将差分信号转换为12位LTC1400 ADC的单端信号...
发表于 2020-03-27 09:20 74次阅读
LT1167单电阻设置最佳仪表放大器的增益

开元通信推出具备世界最小管芯尺寸的高集成度DiF...

3月24日,作为中国领先的射频滤波芯片供应商,开元通信技术(厦门)有限公司(以下简称“开元通信”)今....
发表于 2020-03-25 14:04 142次阅读
开元通信推出具备世界最小管芯尺寸的高集成度DiF...

能否让低压放大器自举来获得高压缓冲器?

问题: 能否让低压放大器自举来获得高压缓冲器? 回答: 您可以采用具有出色输入特性的运算放大器,并进一步提高...
发表于 2020-03-25 09:35 410次阅读
能否让低压放大器自举来获得高压缓冲器?

两种实验模态试验的测试设备的相关介绍

模态试验中常用的激振器均需与信号发生器、功率放大器一起组成激励系统方可使用,信号发生器提供激振器所需....
发表于 2020-03-24 15:44 274次阅读
两种实验模态试验的测试设备的相关介绍

ATA-61520功率放大器在电火花加工中的应用

实验名称: Aigtek功率放大器ATA-61520在电火花加工中的应用 实验原理: 电火花加工(E....
发表于 2020-03-23 14:35 42次阅读
ATA-61520功率放大器在电火花加工中的应用

D类音频放大器输出波形

D类音频放大器输出波形。 一般情况下,我们测试的音频输出的波形是下面这样的。 在没有信号时,应该是一....
发表于 2020-03-23 11:03 66次阅读
D类音频放大器输出波形

西门子变频器电抗器和滤波器的区别

西门子变频器电抗器和滤波器的区别,在变频器输出侧共有以下几种选件:
发表于 2020-03-22 16:21 167次阅读
西门子变频器电抗器和滤波器的区别

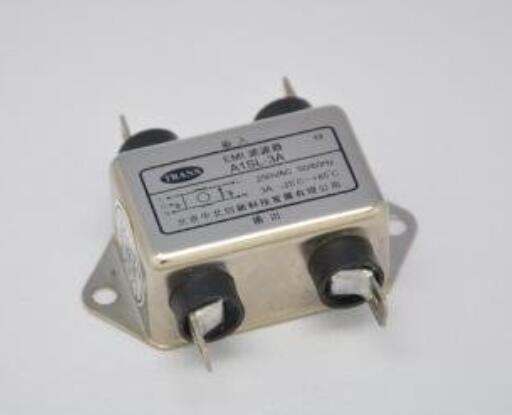

电源EMI滤波器参数该如设计?

发表于 2020-03-22 16:11 154次阅读
电源EMI滤波器参数该如设计?

双零漂移运算放大器LTC2051

LTC2051的典型应用 - 双零漂移运算放大器。 LTC 2051 / LTC2052是双/四路零漂移运算放大器,采用MS8和...
发表于 2020-03-20 09:41 299次阅读
双零漂移运算放大器LTC2051

RGB放大器有什么功能?

在控制信号功率不足以供应LED灯具时,给RGB放大器接入控制信号和电源就能输出与控制器同步的大功率控制信号。根...
发表于 2020-03-20 09:00 71次阅读
RGB放大器有什么功能?

无功补偿装置是什么?

高压滤波补偿装置主要作为变电站110KV母线无功补偿兼滤波之用,装置的设计根据系统和谐趣波源特点,利用专用程序进行...
发表于 2020-03-19 09:01 45次阅读
无功补偿装置是什么?

Nordicn RF21540即插即用型范围扩展...

Nordic Semiconductor的2.4GHz RF前端模块(FEM) nRF21540是“....
发表于 2020-03-18 16:31 513次阅读
Nordicn RF21540即插即用型范围扩展...

浅谈1000 双工器自动化测试系统

NSAT-1000双工器自动测试系统能够实现对滤波器、功分器、天线、放大器、衰减器、混频器、耦合器等....
发表于 2020-03-18 09:18 52次阅读
浅谈1000 双工器自动化测试系统

modelsim仿真的模拟波形显示问题

最近在学习FIR滤波器,用了杜勇老师书的源代码,可是模拟波形却是这个样子的,请问为什么会这样子啊...
发表于 2020-03-17 19:57 236次阅读
modelsim仿真的模拟波形显示问题

无法找到硬件开关和放大器

我在ML410(V4FX60-11 1156FFG)上尝试计数器代码,但无法找到硬件开关和放大器。 系统时钟引脚位置? 你能...
发表于 2020-03-17 08:57 31次阅读
无法找到硬件开关和放大器

传感器实现目标需要怎样的放大器

由于可燃气体传感器、氧传感器和热传感器的建立时间通常长达10秒,所以运算放大器的带宽并不很重要,但它....
发表于 2020-03-16 15:15 88次阅读
传感器实现目标需要怎样的放大器

请问ADN3010-11查分响应度是多少?

这个是ADI官方里面的对产品的描述优势和特点 集成式SiGe PIN光电二极管、跨导放大器(TIA)和限幅放大器(...
发表于 2020-03-16 05:41 48次阅读
请问ADN3010-11查分响应度是多少?

“穿墙宝”,让你的信号加速跑!

我们都知道移动信号是由基站提供的,但是无线信号不是沿着直线传输到移动电话的。直线性传播的情况很少见,....
发表于 2020-03-14 15:55 71次阅读
“穿墙宝”,让你的信号加速跑!

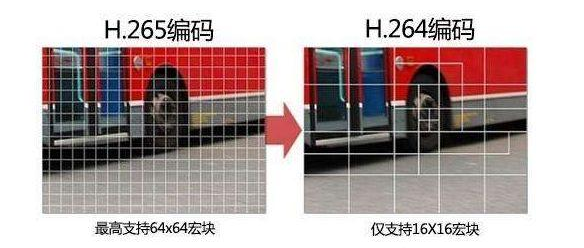

H.264编码和H.265编码的区别
