基于射频技术的自发电式智能化水表的原理及设计

2018年11月28日 09:50 次阅读

今天为大家介绍一项国家发明授权专利——基于射频技术的自发电式智能化水表。该专利由河南工程学院申请,并于2018年11月20获得授权公告。

内容说明

本发明涉及一种水量计量装置,特别是涉及一种基于射频技术的自发电式智能化水表。

发明背景

随着我国经济的飞速发展,我国淡水资源紧缺问题日益严重,逐渐成为我国可持续发展的“瓶颈”,有关部门统计数字显示,我国人均水资源拥有量只有 2200立方米,目前我国三分之二的大中城市面临缺水,如北京,人均水资源不足 300立方米,仅为世界人均水平的 1/30,类似于以色列这样的沙漠国家。面对我国水资源的严峻现状如何使城镇的实际用水量压缩到社会必需用水量的最低限度成为水资源管理部门的一个难题。

目前节约水资源包括两个方面的措施:一是大力推广应用节水新技术;二是加强节约用水的科学管理。从某种意义上说,加强节水科学管理是当前的首要任务,要加强节约用水的科学管理,首先要把节水科学管理纳入法制化管理的轨道;其次要加速研究开发科技先进、应用方便的节约用水科学管理仪表。 为了加强节约用水的科学管理,必须改变民用水表管理现状,其现状表现为:水表收费一直采用人工抄表收费的方式,工作十分繁琐,而且容易出错,常常出现用户欠缴、迟缴或漏缴水费等问题。

因此,水表管理部门正在推行预付费管理模式。通过用户先付费后用水,从根本上杜绝欠缴、迟缴、漏缴水费的现象,实现了抄表、收费、控制三位一体,不仅节约了人力资源成本,而且强化了“水是商品”的概念,有利于促进节约用水和用水管理部门的统筹管理。

发明内容

本发明的技术方案是:一种基于射频技术的自发电式智能化水表,包括电源模块、水量检测模块和控制报警装置,所述电源模块与控制报警装置连接,且均设置在壳体内,所述水量检测模块与控制报警装置连接,且镶嵌在控制报警装置下侧的壳体内,所述水量检测模块为至少两个,所述水量检测模块的进水口通过分支管道与设置在壳体上的用户总水管接口连接,所述控制报警装置包括处理器及与处理器连接的液晶显示模块、射频接收模块、加热装置和紫外线杀菌器,所述电源模块包括水力发电机和电池。

基于射频技术的自发电式智能化水表的原理及设计

本发明的有益效果是:1、本发明在原有机械水表的基础上实现水量的检测和电子显示,实现多个水表的集中统一管理,具有自发电及报警功能,并结合射频技术实现抄表和水量充值功能,具有水加热和消毒功能,方便人们进行使用。

2、本发明把多个机械水表通过壳体与控制报警装置连接为一整个整体,且均通过分支管道与用户总水管接口连接,实现了水表的集中设置和管理,减少空间的占用量,方便人们进行操作。

3、本发明通过射频技术的加入,实现人们通过射频卡对水表进行抄表和水量充值操作,方便人们进行使用,节省抄表人员的劳动量。

4、本发明设置有用户射频卡和抄表射频卡,特别是抄表射频卡的设置,实现了一张射频卡通过一次插卡抄表操作,就能实现对多个水表的信息采集,同时旋转壳体基座,摄像机对水表上的计数转盘进行拍照并储存。

5、本发明设置有水力发电装置,能够通过水管内部大的水压进行发电,为本发明进行供电,并对多余的电量进行储存,解决了干电池供电造成的环境污染。

6、本发明利用原有的机械水表,在机械水表的转盘上设置磁铁和干簧管,通过转盘的转动实现对水量的计算,有效的利用原有淘汰的机械水表,实现废物的循环利用,符合可持续发展要求,具有机械电子两种水量显示,同时计数转盘处的玻璃为凸透镜,具有放大作用,方便人员急性观察的同时,还便于进行照相核实。

7、本发明设置有稳压电路和电池管理芯片,对电池进行管理,根据电池的情况进行选择性充电,防止电池持续充电造成事故的发生,电池为控制报警装置进行和多个水量检测模块进行供电,减少发电产生电能的浪费。

8、本发明通过射频卡上的磁铁,实现射频收发电路上干簧管的导通,通过射频收发电路上的互感线圈对射频卡进行感应供电,实现射频卡与处理器之间的信息交换,实现抄表、续费和缴费操作。

9、本发明设置有电动水阀,能够通过处理器发出的信号实现关闭和开通,且水阀会在处理器的控制下,每月自动关闭一次,防止水垢对长时间开启的水阀进行侵蚀。

10、本发明设置有加热装置,同时加热装置成无底的圆筒状,且设置在用户总水管接口或机械水表的出水口上,不阻挡水流的同时,增加与水的接触面积,便于进行热传递,能够在一定程度上解决冬天自来水温度过低或结冰的问题。

11、本发明通过在加热装置中设置紫外线杀菌器,由于加热器的存在,会使加热器或附近管道内壁上成为细菌滋生的温床,进一步对自来水造成污染,紫外线杀菌器的设置,不但解决了细菌温床的问题,还对自来水进行杀菌消毒,增加了自来水的质量。

12、本发明通过转盘、两个干簧管和磁铁实现水量的机械信号转换为电子信号,两个干簧管之间设置有一定的角度,有效的解决了水锤效应产生的影响,当两个干簧管同时闭合时,说明周围存在强磁干扰,则在段码液晶屏上进行显示强磁干扰报警,并通过处理器关闭电动阀门,防止强磁造成计量误差。

技术专区

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播
收藏 人收藏
分享:

评论

相关推荐

83522A RF Plug-In操作和维修手册

发表于 2018-11-27 16:08 8次阅读
83522A RF Plug-In操作和维修手册

可以将opion 012(直接接收器访问)改装到8720D VNA吗?

发表于 2018-11-27 15:47 7次阅读
可以将opion 012(直接接收器访问)改装到8720D VNA吗?

高速电路与射频电路的区别

发表于 2018-11-27 15:19 7次阅读
高速电路与射频电路的区别

高性能吉他放大器音色控制双电源设计

发表于 2018-11-27 11:39 114次阅读
高性能吉他放大器音色控制双电源设计

随着5G的到来 汽车通信以及连接器产品都将迎来新...

“相较于其他连接器企业,罗森伯格最大的优势是我们一直专注在无线射频连接器的研发,在这一领域有深厚的技...

发表于 2018-11-27 11:16 70次阅读
随着5G的到来 汽车通信以及连接器产品都将迎来新...

在汽车行业中 天线一般是由FAKRA系列来体现的

所谓FAKRA,是2000年时,由德国车厂为首的欧美12家车厂,共同推出的一种汽车用音响与天线规格接...

发表于 2018-11-26 16:39 55次阅读
在汽车行业中 天线一般是由FAKRA系列来体现的

智能家居zigbee距离倍增神器AT2401C射频前端芯片

发表于 2018-11-26 10:26 53次阅读
智能家居zigbee距离倍增神器AT2401C射频前端芯片

这个电路的作用是什么?射频调幅电路

发表于 2018-11-24 16:54 47次阅读
这个电路的作用是什么?射频调幅电路

氮化镓和MMIC及射频SoC推动5G无线更快发展

在半导体层面上,硅基氮化镓的主流商业化开启了提高射频功率密度、节省空间和提高能效的大门,其批量生产水...

发表于 2018-11-24 09:36 87次阅读
氮化镓和MMIC及射频SoC推动5G无线更快发展

射频电路PCB设计

发表于 2018-11-23 17:01 31次阅读
射频电路PCB设计

高速电路去耦和旁路特性

发表于 2018-11-23 15:59 25次阅读
高速电路去耦和旁路特性

Qorvo首次展示适用于n41频段的射频前端模块

此外,随着5G时代通信性能要求日趋严苛和RF复杂程度不断提高,Qorvo专有的LowDrift™和N...

发表于 2018-11-23 11:38 280次阅读
Qorvo首次展示适用于n41频段的射频前端模块

射频电路板抗干扰设计

发表于 2018-11-23 11:03 60次阅读
射频电路板抗干扰设计

准确测量示波器噪声的三条规则

发表于 2018-11-22 14:48 216次阅读
准确测量示波器噪声的三条规则

全球卫星导航系统的IP解决方案

物联网(IoT)有望让我们的世界变得更加的智能、互联以及高效。然而,如果要将这些都实现的话,那么其背...

发表于 2018-11-21 17:15 867次阅读
全球卫星导航系统的IP解决方案

深度剖析十种液位开关工作原理及应用

浮球液位开关结构主要基于浮力和静磁场原理设计生产的。带有磁体的浮球(简称浮球)在被测介质中的位置受浮...

发表于 2018-11-20 14:38 358次阅读
深度剖析十种液位开关工作原理及应用

站点先生受困库房,占地危机如何化解

第一次是全球3G建设刚启动,运营商发现机房快被2G机柜占满了,留给3G机柜的地方不够。那一次他“分”...

发表于 2018-11-19 16:48 780次阅读
站点先生受困库房,占地危机如何化解

韦尔股份确认收购芯能投资、芯力投资,将带动企业总...

韦尔股份(603501)发布公告称,公司拟通过云南产权交易所参与竞买瑞滇投资持有的深圳市芯能投资有限...

发表于 2018-11-19 14:40 575次阅读
韦尔股份确认收购芯能投资、芯力投资,将带动企业总...

我国大科学装置“人造太阳”取得重大突破

东方超环(EAST)是等离子体所自主设计、研制并拥有完全知识产权的磁约束核聚变实验装置,是世界上第一...

发表于 2018-11-15 15:17 377次阅读
我国大科学装置“人造太阳”取得重大突破

RF为何是千禧一代的理想从业领域呢?

为何 RF 是属于千禧一代理想的从业领域?一起来听听我们这位同事的看法:Alexis Mariani...

发表于 2018-11-15 11:32 703次阅读
RF为何是千禧一代的理想从业领域呢?

Silicon Labs 的CEO被评为年度最佳...

ASPEAORE亚太区总经理兼WEAA评审小组主席张毓波表示:“Tyson先生以工程师和物联网开拓者...

发表于 2018-11-15 11:25 533次阅读
Silicon Labs 的CEO被评为年度最佳...

当今的射频半导体格局正在发生变化 - 为什么?

当今的半导体行业正在经历翻天覆地的变化,这主要是由于终端市场需求变化和重大整合引起。几十年前,业内有...

发表于 2018-11-12 17:38 2598次阅读
当今的射频半导体格局正在发生变化 - 为什么?

全球射频前端市场总规模呈现稳定增加趋势

从滤波器的技术难点和趋势来看,杨清华认为,SAW滤波器将维持小型片式化趋势。目前滤波器封装主要由日本...

发表于 2018-11-12 15:49 661次阅读
全球射频前端市场总规模呈现稳定增加趋势

2018TowerJazz全球技术研讨会美国站的...

该流程无缝集成在Cadence Virtuoso平台中,并使用Xpeedic加速矩量法引擎和人工神经...

发表于 2018-11-09 11:53 461次阅读
2018TowerJazz全球技术研讨会美国站的...

便于观看度数的智能水表的原理及设计

今天为大家介绍一项国家发明授权专利——一种便于观看度数的智能水表。该专利由无锡雨德智能物联网科技有限...

发表于 2018-11-09 10:15 84次阅读
便于观看度数的智能水表的原理及设计

北斗全球信号射频基带一体化集成芯片第二阶段项目测...

深圳华大北斗科技有限公司前身是世界500强企业中国电子信息产业集团有限公司(CEC)全资控股子公司,...

发表于 2018-11-07 11:53 4302次阅读
北斗全球信号射频基带一体化集成芯片第二阶段项目测...

Ku波段高速宽带射频通信系统利用波束赋形技术

为了降低系统整体轮廓,天线部分采用均匀线阵形式的微带天线,可利用阵列波束赋形技术,实现高定向性、宽覆...

发表于 2018-11-06 16:26 293次阅读
Ku波段高速宽带射频通信系统利用波束赋形技术

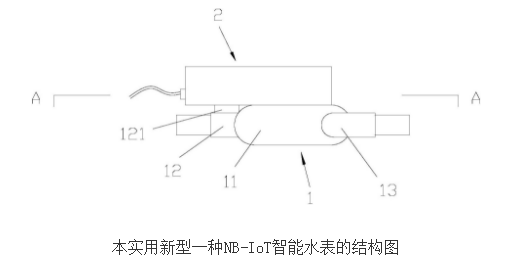

NB-IoT智能水表的原理及设计

今天为大家介绍一项国家发明授权专利——NB-IoT智能水表。该专利由益都智能技术(北京)股份有限公司...

发表于 2018-10-31 09:24 290次阅读
NB-IoT智能水表的原理及设计

无线通讯基站设备中PCB之间的各种射频互连设计

文章介绍了目前市场上比较普遍的从第一代到第三代PCB 板对板,板到模块及共面板间的射频同轴连接器的设...

发表于 2018-10-29 16:58 590次阅读
无线通讯基站设备中PCB之间的各种射频互连设计

防冻智能水表的原理及设计

今天为大家介绍一项国家发明授权专利——一种防冻智能水表。该专利由河北天诺仪表有限公司申请,并于201...

发表于 2018-10-29 09:35 98次阅读
防冻智能水表的原理及设计

基于物联网的智能水表的原理及设计

今天为大家介绍一项国家发明授权专利——一种基于物联网的智能水表。该专利由天津亿通达科技发展有限公司申...

发表于 2018-10-29 09:23 138次阅读
基于物联网的智能水表的原理及设计

格芯扩展RFwave合作伙伴计划,快速实现射频设...

格芯宣布在其不断增长的RFwave合作伙伴计划中增加九位新的合作伙伴,包括Akronic、Ask R...

发表于 2018-10-28 07:35 1439次阅读
格芯扩展RFwave合作伙伴计划,快速实现射频设...

射频前端和射频器件详解

射频前端是指在通讯系统中,天线和中频(或基带)电路之间的部分。在这一段里信号以射频形式传输。对于无线...

发表于 2018-10-27 09:21 1940次阅读
射频前端和射频器件详解

GaN射频器件是如何制作的呢?

典型的GaN射频器件的加工工艺主要包括如下环节:外延生长-器件隔离-欧姆接触(制作源极、漏极)-氮化...

发表于 2018-10-26 17:33 513次阅读
GaN射频器件是如何制作的呢?

NB-IoT射频指标到底是啥?一文讲清楚

从前车马慢,见一个人要翻山越岭。如今满世界飞,社交软件上的网友甚至可以爱个遍,人类却感觉越来越孤单。...

发表于 2018-10-25 15:52 876次阅读
NB-IoT射频指标到底是啥?一文讲清楚

浅析共面波导效应对微带传输线的影响

根据射频电路理论,“当信号连接线上所传输的信号的波长可与分立的电路元件的几何尺寸相比拟时,信号线上面...

发表于 2018-10-25 08:58 959次阅读
浅析共面波导效应对微带传输线的影响

5G智慧型手机射频前端成本再攀新高

在行动装置内的硬件空间越来越小,射频元件数量却越来越多的需求下,射频前端(RF Front-End;...

发表于 2018-10-20 10:31 771次阅读
5G智慧型手机射频前端成本再攀新高

RFSoC数位射频助力大规模MIMO无线电系统设...

第五代(5G)无线存取网络是为了满足对容量不断成长的需求,以及2020年之后新的使用情境与应用。5G...

发表于 2018-10-20 09:20 845次阅读
RFSoC数位射频助力大规模MIMO无线电系统设...

基于射频技术的自发电水表的原理及设计

今天为大家介绍一项国家发明授权专利——基于射频技术的自发电水表。该专利由河南工程学院申请,并于201...

发表于 2018-10-19 09:33 114次阅读
基于射频技术的自发电水表的原理及设计

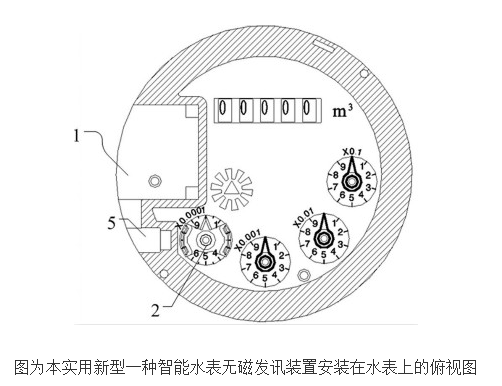

智能水表无磁发讯装置的原理及设计

今天为大家介绍一项国家发明授权专利——一种智能水表无磁发讯装置。该专利由惠州市飞鹅电子有限公司申请,...

发表于 2018-10-19 09:21 138次阅读
智能水表无磁发讯装置的原理及设计

不了解OTA测试也敢说自己学过射频?

发表于 2018-10-18 17:39 550次阅读
不了解OTA测试也敢说自己学过射频?

具有漏水监控功能的智能水表的原理及设计

今天为大家介绍一项国家发明授权专利——具有漏水监控功能的智能水表。该专利由玉环县红日阀门有限公司申请...

发表于 2018-10-18 09:12 92次阅读
具有漏水监控功能的智能水表的原理及设计

PCB材料顶层铜箔与底层铜箔之间的表面粗糙度对射...

第五代无线网络被誉为是实现现代通信的最重要的技术成就之一,5G技术既使用低于6GHz的信号频率,也有...

发表于 2018-10-16 10:00 154次阅读
PCB材料顶层铜箔与底层铜箔之间的表面粗糙度对射...

防拆智能水表及系统的原理及设计

今天为大家介绍一项国家发明授权专利——一种防拆智能水表及系统。该专利由湖南威铭能源科技有限公司申请,...

发表于 2018-10-16 09:00 172次阅读
防拆智能水表及系统的原理及设计

无线智能水表阀控盒的原理及设计

今天为大家介绍一项国家发明授权专利——一种新型的无线智能水表阀控盒。该专利由安徽翼迈科技股份有限公司...

发表于 2018-10-15 09:26 152次阅读
无线智能水表阀控盒的原理及设计

IC卡智能热水表的原理及设计

今天为大家介绍一项国家发明授权专利——IC卡智能热水表。该专利由成都卡德智能科技有限公司申请,并于2...

发表于 2018-10-13 09:54 277次阅读
IC卡智能热水表的原理及设计

带正反计量功能的阀控智能水表的原理及设计

今天为大家介绍一项国家发明授权专利——一种带正反计量功能且机电分离式的阀控智能水表。该专利由湖南常德...

发表于 2018-10-13 09:16 126次阅读
带正反计量功能的阀控智能水表的原理及设计

无源远传智能水表的原理及设计

今天为大家介绍一项国家发明授权专利——一种无源远传智能水表。该专利由苏州君仁仪表科技有限公司申请,并...

发表于 2018-10-12 09:33 130次阅读
无源远传智能水表的原理及设计

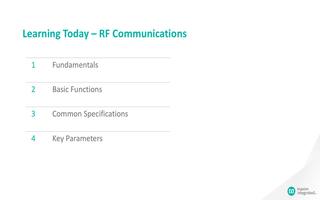

射频(RF)和无线通信的原理、功能及技术参数介绍

了解射频(RF)及无线通信的基本原理,包括基本功能、常用指标,以及定义和评估RF通信系统时涉及...

发表于 2018-10-12 03:28 752次阅读
射频(RF)和无线通信的原理、功能及技术参数介绍

镜像抑制基础知识介绍 镜像抑制对系统性能的影响

在这个系统中,假定基站和客户端使用相同的收发器。如果使用AD9361,发送镜像的幅度可能比有用信号的...

发表于 2018-10-11 08:20 781次阅读
镜像抑制基础知识介绍 镜像抑制对系统性能的影响

深入研究具有射频监测能力的雷达系统接收前端技术

雷达系统在雷达信号、雷达干扰信号、多径信号、杂波信号等复杂电磁信号共同作用下工作性能受到严重影响。

发表于 2018-10-09 17:14 687次阅读
深入研究具有射频监测能力的雷达系统接收前端技术

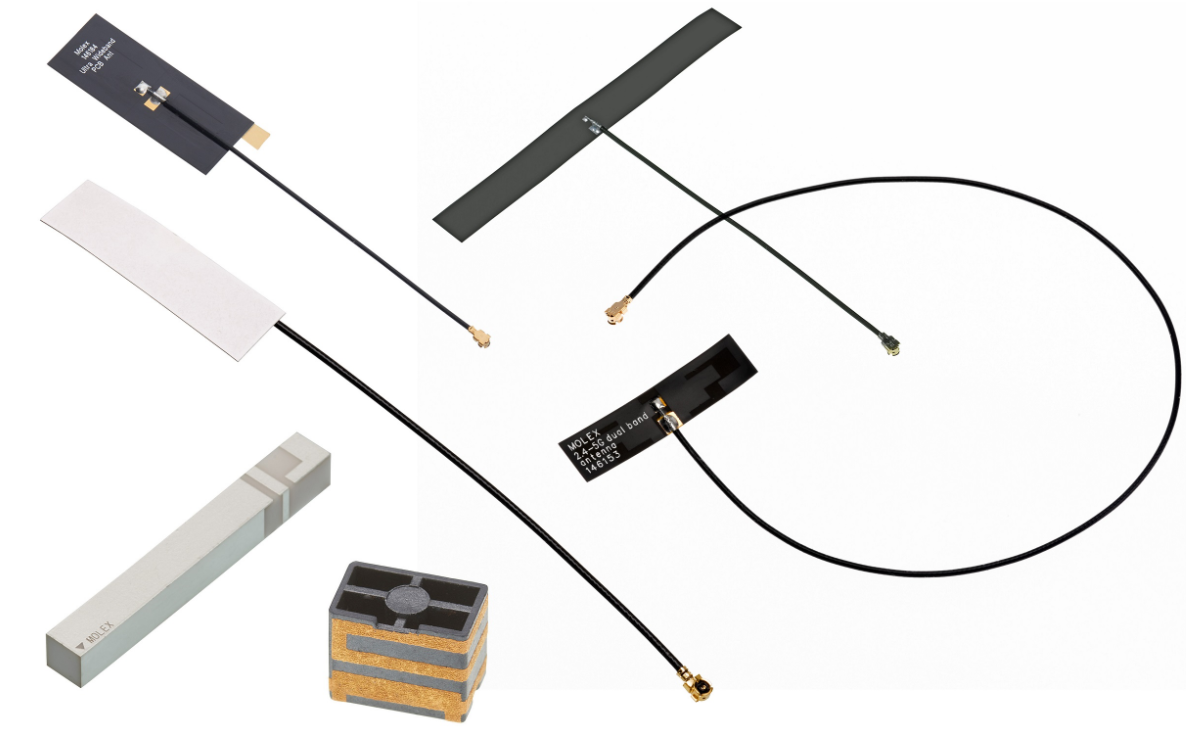

Molex 全新天线解决方案网站登场

全球领先的电子解决方案制造商 Molex 今天发布全新天线解决方案网站,其目的是向客户及潜在用户提供...

发表于 2018-10-08 11:52 1177次阅读
Molex 全新天线解决方案网站登场

基于PCB材料对最终射频性能的影响分析

5G无线网络因覆盖了较宽的频带,对工作于毫米波频率下5G电路的线路板材料提出了特殊的要求。本文探讨了...

发表于 2018-10-05 16:32 704次阅读
基于PCB材料对最终射频性能的影响分析

蓝牙接口与射频协议之间需要考虑的因素

本文将讨论在标准蓝牙接口与专有射频协议之间进行选择时需要考虑的因素。然后,依次介绍一个蓝牙 5 模块...

发表于 2018-09-29 09:35 2843次阅读
蓝牙接口与射频协议之间需要考虑的因素

900MHz射频指示器的工作原理

处于待机状态下的手机在接收到基站发来的呼叫信号后,将会发出应答信号,手机的天线也会有短暂的射频信号送...

发表于 2018-09-29 08:49 620次阅读
900MHz射频指示器的工作原理

射频开关测试方案介绍

芯片量产测试解决方案可基于NI半导体测试系统(STS),STS在完全封闭的测试头里面继承了NI PX...

发表于 2018-09-28 09:30 1764次阅读
射频开关测试方案介绍

SOI产业联盟评选出“SOI产业推广杰出贡献奖”

在本届RF-SOI论坛上,SOI产业联盟评选出“SOI产业推广杰出贡献奖”,Qorvo技术发展总监J...

发表于 2018-09-27 11:42 901次阅读
SOI产业联盟评选出“SOI产业推广杰出贡献奖”

具备水质检测功能的智能水表的原理及设计

今天为大家介绍一项国家发明授权专利——一种具备水质检测功能的智能水表。该专利由成都市三宇仪表科技发展...

发表于 2018-09-26 09:44 117次阅读
具备水质检测功能的智能水表的原理及设计

浅析射频放大器下的射频能量的简单应用

一个实际的放大器,由于物理特性和噪声的影响,当输人电平太小时不能保持有线性状态。因此引人最小输出电平...

发表于 2018-09-24 11:34 663次阅读
浅析射频放大器下的射频能量的简单应用

华为公司正在准备俄罗斯的5G网络建设

华为在美国市场受挫,但这并不妨碍华为在全球的业务扩张。随着5G的渐渐逼近,各家通信设备巨头都在纷纷抢...

发表于 2018-09-23 15:16 1412次阅读
华为公司正在准备俄罗斯的5G网络建设

NB-IoT模组RF规格都讲了些啥?分享一些关于...

对射频通信模组规格书中罗列的RF规格而言,都属于RF传导指标,但图1与图2的判断机制让人困惑,到底是...

发表于 2018-09-23 11:30 1601次阅读
NB-IoT模组RF规格都讲了些啥?分享一些关于...

关于ADS负载牵引设计的总结

图1-15 移动到最大输出功率的功率圆和光标现在,再次缩小仿真结果图,你只要用鼠标的滚轮往下滚就行了...

发表于 2018-09-22 09:45 950次阅读
关于ADS负载牵引设计的总结

智能水表自发电装置的工作原理及设计

今天为大家介绍一项国家发明授权专利——一种应用于智能水表的自发电装置。该专利由山东冠翔科技有限公司申...

发表于 2018-09-20 09:02 204次阅读
智能水表自发电装置的工作原理及设计

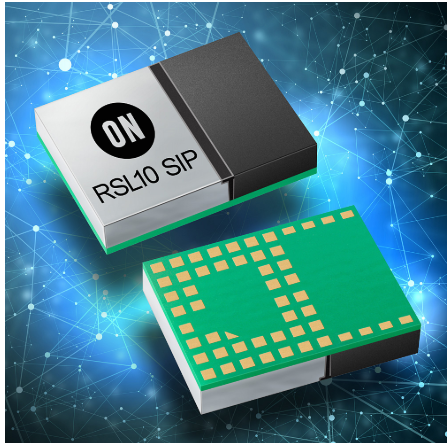

RSL 10 SIP模块更易于物联网设计导入的蓝...
