智能压力变送器的工作原理及设计

2018年09月10日 08:19 次阅读

今天为大家介绍一项国家发明授权专利——智能压力变送器。该专利由重庆四联测控技术有限公司申请,并于2017年3月15日获得授权公告。

内容说明

本发明涉及仪器、仪表和工业自动化领域,特别是涉及一种智能压力变送器。

发明背景

变送器是把传感器的输出信号转变为可被控制器识别的信号(或将传感器输入的非电量转换成电信号同时放大以便供远方测量和控制的信号源)的转换器。变送器的种类很多,用在工控仪表上面的变送器主要有温度变送器、压力变送器、流量变送器、电流变送器、电压变送器等等,变送器常用来测量压力、差压、真空、液位、流量和密度等。变送器使用具有隔离膜片的隔离部件,其中隔离膜片将安装在变送器中的传感器内,并将传感器与要被测量的工艺流体相隔离。流体参数例如流体压力通过隔离膜片传送至传感器,经由变送器转换信号后输出。

然而,传统的DN25法兰型智能压力变送器由于其连接的配对法兰的公称尺寸为DN25,其国际通用系列管道外径33 .7mm,致使压力变送器的重要感压元件隔离膜片外径只有35mm左右,波纹处有效直径通常在25mm左右,膜片有效直径对压力变送器性能有着一定的影响,由于膜片小,刚度大,在实际应用过程中DN25法兰型智能压力变送器性能不稳定,温漂大,返修率极高。

发明内容

鉴于以上所述现有技术的缺点,本发明的目的在于提供一种智能压力变送器,用于解决现有技术中压力变送器隔离膜片外径小、刚度大,测量压力值不稳定、温漂大且返修率高的问题。

智能压力变送器的工作原理及设计

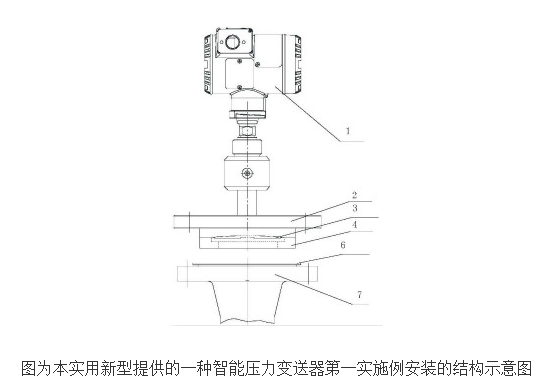

为实现上述目的及其他相关目的,本发明提供一种智能压力变送器,包括:压力变送器本体、法兰底座与隔离膜片,所述法兰底座设置于所述压力变送器本体下方,所述隔离膜片安装于所述法兰底座的底部,且所述隔离膜片的公称直径为50mm。

优选地,所述隔离膜片的材质为316L或哈氏C。还包括密封面,所述密封面采用氩弧焊焊接于所述法兰底座的底部,所述隔离膜片内嵌于密封面与法兰底座之间。所述密封面的公称直径为25mm。所述法兰底座上的密封面通过密封垫片安装于配对法兰上。所述隔离膜片的材质为钽或蒙乃尔。所述隔离膜片焊接于所述法兰底座的底部。所述法兰底座通过过渡环安装于配对法兰上。所述过渡环的材质为聚四氟乙烯。

如上所述,本实用新型的智能压力变送器,具有以下有益效果:通过将传统DN25法兰型智能压力变送器的隔离膜片由内置改为外接,采用316L或哈氏C材质的隔离膜片,将该隔离膜片内嵌于密封面与法兰底座之间;或采用钽或蒙乃尔材质的隔离膜片,将该隔离膜片焊接于法兰底座底座;在原有法兰的基础上,提高了隔离膜片的外径和耐腐蚀性,避免了压力变送器因隔离膜片外径小、刚度大,在测量结果不稳定、温漂大且返修率高的问题。
