【新专利介绍】一种用于电能表检测的接插线装置

2018年07月09日 15:13 次阅读

今天为大家介绍一项国家发明授权专利——一种用于电能表检测的接插线装置。该专利由云南电网有限责任公司电力科学研究院申请,并于2018年2月9日获得授权公告。

内容说明

本发明涉及电能表检测技术领域,具体涉及一种用于电能表检测的接插线装置。

发明背景

在进行电能表检测时,需用将探针与电能表的电压电流端子和信号辅助端子进行接触,每个探针对应一个端子,上述探针与各种电能表端子接触的过程称为电表接驳。电表接驳之后,再对电能表进行各项检测,现有技术中,不同种类的电能表各个端子的数量和排布方式一般不同,插接线装置一般按照特定电能表进行设计,通用性不强。

鉴于此,克服以上现有技术中的缺陷,提供一种新的用于电能表检测的接插线装置成为本领域亟待解决的技术问题。

发明内容

本发明的目的在于针对现有技术的上述缺陷,提供一种用于电能表检测的接插线装置。

【新专利介绍】一种用于电能表检测的接插线装置

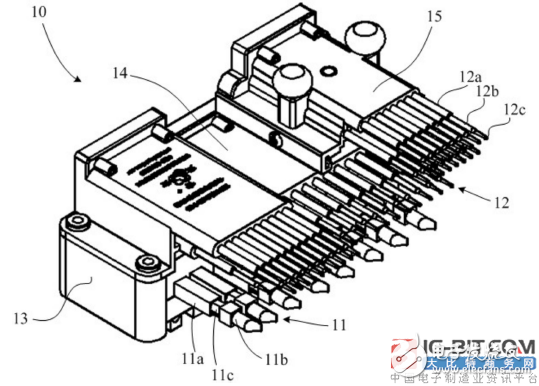

图为本发明结构示意图

本发明所采取的技术方案为:本发明提供了一种用于电能表检测的接插线装置,包括:与电能表的电压电流端子相对的第一探测部件;与电能表的辅助信号端子相对的第二探测部件;和用于支撑探测部件的固定部件,该固定部件包括用于支撑第一探测部件的底部固定块、设于底部固定块上用于支撑第二探测部件的中部固定块、和滑动设于中部固定块上用于支撑第二探测部件的顶部固定块;第一探测部件包括安装到固定部件上的第一外部套筒和包含在第一外部套筒内并从第一外部套筒伸出以接触电能表的电压电流端子的第一接触端部,第一接触端部能够相对于第一外部套筒朝向或远离电能表前后移动;第二探测部件包括安装到固定部件上的第二外部套筒、包含在第二外部套筒内并从第二外部套筒伸出以接触电能表的辅助信号端子的第二接触端部、和设于第二接触部的尖端伸缩部。

优选地,所述底部固定块的两端分别设有第一安装结构,中部固定块的两端分别设有与第一安装结构相配合的第二安装结构。中部固定块设有从中部固定块的后表面竖直向下延伸的与底部固定块的后表面相配合的固定板。所中部固定块包括与所述底部固定块连接的用于支撑第二探测部件的下层固定结构、设于下层固定结构的上表面一侧的用于支撑第二探测部件的上层固定结构、和设于下层固定结构的上表面另一侧的与顶部固定块滑动配合的第一接合部。所述顶部固定块的底部设有与第一接合部滑动配合的第二接合部。所述第一接合部包括一板状件。所述第二接合部包括分别从底部固定块下表面左右两侧边缘向下延伸的竖直部、从所述竖直部末端向内水平延伸的水平部、和从水平部末端向上弯折形成的弯折部,所述竖直部、弯折部以及底部固定块下表面形成与板状件边缘配合的滑槽。所述底部固定块下表面形成至少一个与板状件上表面抵靠的凸起。所述固定部件设有多个探针通过孔,第一外部套筒或第二外部套筒容纳于所述探针通过孔中。所述顶部固定块上设有手持部。

本发明的用于电能表检测的接插线装置中用于支撑探测部件的固定部件包括用于支撑第一探测部件的底部固定块,用来支撑第二探测部件的中部固定块和顶部固定块,能够兼容更多类型的电能表,增加通用性。
