电压表的读数规则_如何读取电流表、电压表

2018年02月08日 16:39 次阅读

  电压表是测量电压的一种仪器,常用电压表——伏特表符号:V,在灵敏电流计里面有一个永磁体,在电流计的两个接线柱之间串联一个由导线构成的线圈,线圈放置在永磁体的磁场中,并通过传动装置与表的指针相连。大部分电压表都分为两个量程。电压表有三个接线柱,一个负接线柱,两个正接线柱,电压表的正极与电路的正极连接,负极与电路的负极连接。电压表必须与被测用电器并联。电压表是个相当大的电阻器,理想的认为是断路,在并联电路中并联了电压表(跟别的用电器并联)和用电器,如果在干路中没有其他的用电器,可以认为测量电源电压。

  本文主要介绍一下电压表的读数规则及如何读取电流表、电压表,跟随小编一起来了解一下。

  电压表的读数规则_如何读取电流表、电压表

  电压表的读数规则

  具体估读方法如下:

  (1) 量程为3 V和3 A的电压表和电流表,其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一。

  (2) 量程为0.6 A的电流表,其最小分度为0.02 A, 读数要估读到最小分度的一半,即不足半格的略去,超过半格的要按半格读出,因此最后读数如果以安培为单位,小数点后面有两位,尾数可能为0、1、2、3„ (3) 量程为15 V的电压表,其最小分度为0.5 V, 读数要估读到最小分度 的,因此最后读数以伏特为单位,小数点后面只有一位,尾数为0、1 2、3、4„

  (4) 根据表的量程及最小分度值,正确读出表的读数,包括估读。

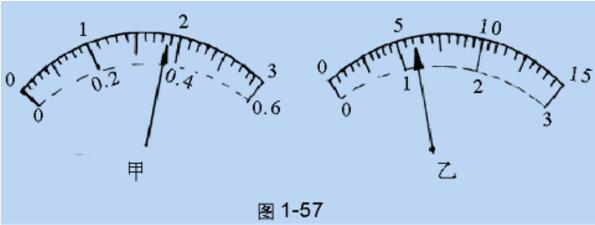

  例题:如图1-57甲、乙两图为常用的电流表和电压表的刻度盘,在甲图中如果接入电路的“+”和“-0.6”两个接线柱,则表的示数为_____,如果接入电路的是“+”和“-3”两个接线柱,则表的示数为_____. 在乙图中,若选用的量程为0~15 V,则表的示数为_____,若选用的量程为0~3 V,则表的示数为_____.

  电压表的读数规则_如何读取电流表、电压表

  解:在甲图中,若选用的量程为0.6A,则最小分度为0.02A,读数应估读到其最小分度的1/2,不是半格的舍去,超过半格的读半格,所以读数为0.37A。若选用的量程为3A,则最小分度为0.1 A,读数应估读到其最小分度的1/10,所以读数为1.86 A。

  在乙图中,若选用的量程为15V,则最小分度为0.5V,读数应估读到其最小分度的1/5,所以读数为6.0V。若选用的量程为3V,则最小分度为0.1V,读数应估读到其最小分度的1/10,所以读数为1.20V。

  如何读取电流表、电压表

  电流表量程一般有两种——0.1~0.6A,0~3A;电压表量程一般有两种——0~3V,0~15V。如图所示:

  电压表的读数规则_如何读取电流表、电压表

  因为同一个电流表、电压表有不同的量程,因此,对应不同的量程,每个小格所代表的电流、电压值不相同,所以电流表、电压表的读数比较复杂,测量值的有效数字位数比较容易出错。下面是不同表,不同量程下的读数规则: (A)10分度仪表读数

  电压表、电流表若用0~3V、0~3A量程,其最小刻度(精确度)分别为0.1V、0.1A,为10分度仪表读数,读数规则较为简单,只需在精确度后加一估读数即可。即把精确的每一小格在目测分成10份,这不是精确值而是估读的,看大约所在的位置

  如图所示,电压表读数为1.88V,电流表读数为0.83A。若指针恰好指在2上,则读数为2.00V(或A)。红颜色位是估读位 (B)2分度仪表读数

  电压表若用0~15V量程,则其最小刻度为0.5V,为2分度仪表读数,所读数值小数点后只能有一位小数,也必须有一位小数。

  将精确的每一小格在分成5份,估计在在哪一份

  电压表的读数规则_如何读取电流表、电压表

  电压表的读数规则_如何读取电流表、电压表

  电压表的读数规则_如何读取电流表、电压表

  若指在这两条刻度线间的中间某个位置,则可根据指针靠近两刻度线的程度,分别读做10.1V,或10.2V,或10.3V,或10.4V,即使是指在正中央,也不能读做10.25V,若这样,则会出现两位不准确的数,即小数点后的2和5,不符合读数规则,

  练习:学生读数

  电压表的读数规则_如何读取电流表、电压表

  (C)5分度仪表读数

  电流表若用0-0.6A量程,则其最小刻度为0.02A,为5分度仪表读数,其读数规则与0—15V电压表相似,所读数值小数点后只能有两位小数,也必须有两位小数。

  将精确的每一小格再分成两份,比如在0.50到0.52(精确刻度之间)之间分成两份,中间刻度为0.51靠近0.50 读数都为0.50,靠近0.52 读数为0.52 ,靠近0.51 读数为0.51

  电压表的读数规则_如何读取电流表、电压表

  电压表的读数规则_如何读取电流表、电压表

  读数为0.50

  电压表的读数规则_如何读取电流表、电压表
