如何使用旁路电容器消除电源噪声

2020年10月25日 11:31 次阅读

什么是电源噪声?你知道如何处理吗?想象一下,您已经设计了一个不错的运算放大器电路,并开始对其进行原型设计,但失望地发现该电路无法按预期工作或根本无法工作。造成这种情况的主要原因可能是来自电源或内部IC电路的噪声,甚至来自相邻IC的噪声可能已耦合到电路中。

来自电源的噪声(规则的尖峰脉冲)是不希望的,必须不惜一切代价消除。旁路电容器是防止电源上有害噪声的第一道防线。

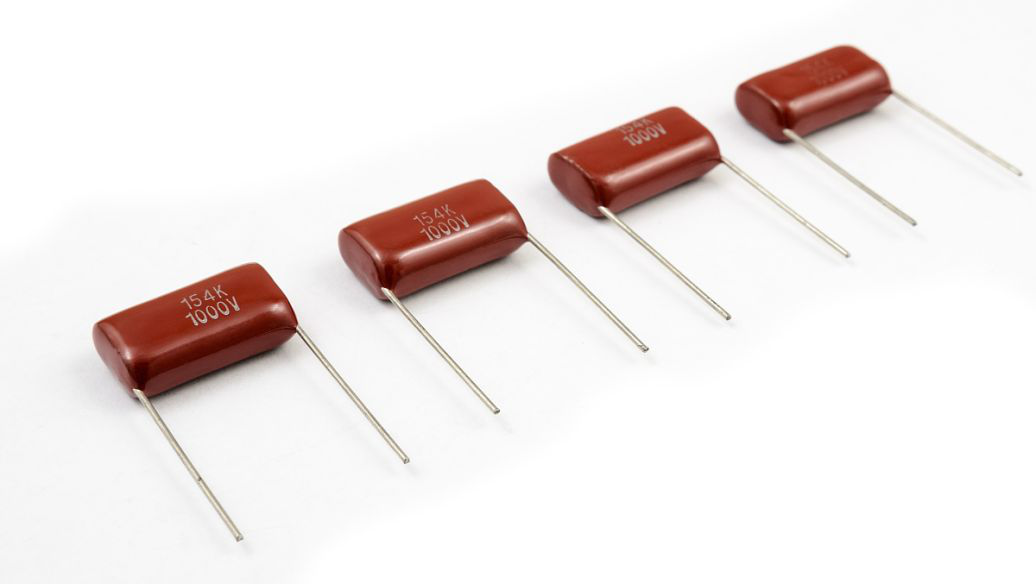

什么是旁路电容器?

通常在集成电路的VCC和GND引脚之间施加一个旁路电容器。旁路电容器消除了电源电压尖峰的影响,并降低了电源噪声。

使用“旁路电容器”这个名称是因为它旁路了电源的高频分量。它也被称为去耦电容器,因为它可以将电路的一部分与另一部分解耦(通常,来自电源或其他IC的噪声被分流,并且在电路的另一部分上的影响减小了)。

旁路电容器通常应用于电路的两个位置:一个位于电源上,另一个位于每个有源设备(模拟或数字IC)上。

位于电源附近的旁路电容器通过存储电荷并在必要时释放电荷(通常在出现尖峰时)来消除电源中的电压降。

来到IC的VCC和GND引脚附近放置的旁路电容器将能够满足开关电路(数字IC)的瞬时电流需求,因为寄生电阻和电感会延迟瞬时电流的传递。

旁路电容器如何消除电源噪声?

要了解旁路电容器如何消除噪声,您需要首先了解电容器在直流和交流下的工作方式。当电容器跨接在直流电源上时(例如示例中的电池),在电介质上会产生电场,导体之一上带有正电荷,而另一导体上带有负电荷。

电容器充电时,瞬态电流从电源中流出。但是,当电容器上的电荷达到最大值(由Q=CV确定)时,电容器导电板之间的电场会使电源的电场无效,并且不再有电荷流过电容器。

因此,在直流电路中,电容器充电至电源电压并阻止任何电流流过该电容器。

当电容器跨时变交流电源连接时,由于充电和放电循环,电流流过的电阻很小或没有电阻。

请记住,将旁路电容器跨接在电源上时,它为从电源到地的噪声(本质上是交流信号)提供了一条低电阻路径。因此,旁路电容器利用交流信号将电源旁路。

由于DC被电容器阻止,它将通过电路而不是通过电容器接地,这就是旁路电容使用的原因,该电容器也称为去耦电容器。

旁路电容器注意事项

没有旁路电容或旁路不当的电路会产生严重的电源干扰,并可能导致电路故障。因此,电路中必须使用适当的旁路电容。

以下是选择旁路电容器时必须考虑的一些注意事项。

●电容器种类

●电容器放置

●电容器尺寸

●输出负载效应

●电容器种类

在高频电路中,旁路电容器的引线电感是重要的因素。在》100MHz之类的高频下切换时,电源轨上会产生高频噪声,并且电源中的这些谐波与高引线电感一起将导致电容器充当开路

电容器在需要时提供必要的电流,以维持稳定的电源。因此,当从设备(集成电路)的内部噪声中选择用于旁路电源的电容器时,必须选择低引线电感的电容器。

MLCC或多层陶瓷贴片电容器是旁路电源的首选。

电容器放置

旁路电容器的放置非常简单。通常,旁路电容应尽可能靠近设备的电源引脚放置。如果距离增加,PCB上的多余粘性会转化为串联电感器和串联电阻器,从而降低电容器的有用带宽。

因此,电源引脚和旁路电容器之间较长的PCB走线会增加电感,并且会破坏首先引入旁路电容器的目的。

电容器尺寸

确定电容器的尺寸时,要考虑两件事。

从低到高切换引脚时所需的电流量

最大脉冲摆率可计算电容器的最大电流

输出负载效应

如果输出负载是纯电阻性的,则频率不会影响输出的上升和下降时间。但是,如果输出负载是电容性的,则频率的增加将导致更高的瞬态电流和电源振荡。

旁路电容在电路设计中的应用

在哪里使用旁路电容器?

下图显示了分压器偏置放大器的电路图。电阻R1,R2,RC和RE有助于晶体管以Q点偏置在负载线的中间。电阻RE为Q点增加了稳定性。

输入和输出端分别有两个耦合电容器C1和C2。C1将交流信号源耦合到晶体管的基极,而C2将放大信号耦合到负载。

但是讨论的设备是旁路电容CE。由于交流信号的放大,发射极电流很大。如果没有旁路电容,则大的交流发射极电流流经发射极电阻RE,RE两端的交流压降很大。

当RE两端的电压降减去Vin时,这将导致较小的交流基极电流。因此,输出电压降低,电压增益急剧降低。

我们需要提供一个低阻抗路径,以使交流发射极电流从发射极流到地,以防止电压增益损失。这可以通过在发射极和地之间连接一个电容器来实现,该电容器可以用作旁路电容器,以旁路交流发射极电流。

几乎所有的模拟和数字设备都使用旁路电容器。在这两种器件中,旁路电容器(通常为0.1μF的电容器)都非常靠近电源引脚放置。电源也使用旁路电容器,它们通常是较大的10μF电容器。

旁路电容器的值取决于器件,在电源情况下,其值在10μF至100μF之间;在IC情况下,其值通常为0.1μF,或由工作频率决定。

如果设备的带宽约为1MHz,则使用1pF旁路电容。如果带宽约为10MHz或更高,则使用0.1μF电容器。

在某些应用中,并联的旁路电容器网络用于过滤宽范围的频率。

电路中的每个有源器件都必须在电源引脚附近放置一个旁路电容器。如果有多个旁路电容器,则必须将较小容量的电容器放置在靠近设备的地方。

模拟电路中,旁路电容器通常会将电源上的高频分量定向到地面。否则,这些信号将通过电源引脚进入敏感的模拟IC。如果在模拟电路中未使用旁路电容器,则很有可能会将噪声引入信号路径。

在带有微处理器和控制器的数字电路中,旁路电容器的使用略有不同。数字电路中旁路电容器的主要功能是充当电荷储存器。

在逻辑门以高频开关的数字电路中,在开关期间需要大电流。寄生电阻和电感将不允许开关过程中突然需要大电流。

因此,旁路放置在尽可能靠近电源引脚的位置,以减小寄生电感,它将在电源接通之前提供瞬时电流。

旁路电容器的应用

旁路电容器的主要目的是在通过所需的DC的同时分流电源的不良高频分量。以下是旁路电容器的三个主要应用领域。

补偿当前需求

需要时,使用旁路电容器提供必要的电流。例如,从放大器到扬声器的驱动电流根据信号而变化,并且放大器输出的电流需求取决于信号的强度。

输出端的这种变化的电流导致从电源汲取的变化的电流。功率的这些变化会引起波动,该波动可能会通过电源作为噪声耦合到信号线。

旁路电容器可以用作临时电流源,有助于减少波动。

电源滤波器

在电源中,通常使用100μF或1000μF或更大的大型旁路电容器来过滤整流正弦波的纹波。

数字系统

在数字电路中,所有IC的VCC和GND引脚之间都使用一个旁路电容器。这有助于在IC的一定范围内保持稳定的电源,并消除高频信号进入电源。此外,它们还充当快速开关电路中的瞬时电流提供者。以上就是电源噪声的处理方法解析,希望能给大家帮助。
责任编辑LK

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

降压型DC-DC控制器MAX1652/55的特性...

MAX1652-MAX1655是采用小型QSOP封装的高效率,脉冲宽度调制(PWM),降压型DC-D....
发表于 2020-10-25 11:29 29次阅读
降压型DC-DC控制器MAX1652/55的特性...

新能源储能的市场到底有多大

储能市场到底有多大?接近700亿,2017年12月8日,加拿大工程院院士、理士国际首席科学家张久俊在....
发表于 2020-10-25 09:07 23次阅读
新能源储能的市场到底有多大

大华分布式显控解决方案的结构组成和功能实现

大华分布式显控解决方案采用全新的分布式架构体系,由多种设备组合完成前端音视频采集、编码、流媒体转发、....
发表于 2020-10-24 09:49 47次阅读
大华分布式显控解决方案的结构组成和功能实现

监狱在线巡更管理系统的架构、特点及功能实现

监狱在线巡更管理系统主要用于安全巡逻和巡检工作的记录考核。由在线巡逻管理系统、IP网络巡更控制器、阅....
发表于 2020-10-24 09:31 49次阅读
监狱在线巡更管理系统的架构、特点及功能实现

应急照明控制器在智能消防无线报警网络服务系统中的...

发生火灾的时候要注意什么呢?很多人都知道一些简单的自救知识,比如,湿毛巾捂鼻子,防烟熏;避开火势,弯....
发表于 2020-10-23 15:35 168次阅读
应急照明控制器在智能消防无线报警网络服务系统中的...

FLC系统架构和与FLC相关的建模研究

FLC系统体系结构基于OPC UA框架(IEC 62541),可实现安全,可靠以及与制造商和平台无关....
发表于 2020-10-23 15:27 83次阅读
FLC系统架构和与FLC相关的建模研究

新能源汽车最核心两个器件——IGBT和电芯

引 言 新能源汽车最核心和最贵的两个器件是IGBT和电芯,围绕这两个器件其实在三电系统检测和保护中芯....
发表于 2020-10-23 15:23 408次阅读
新能源汽车最核心两个器件——IGBT和电芯

DPU能否演绎CPU和GPU的佳话?

一组灵活的可编程加速引擎,旨在减轻网络任务负担并优化AI和机器学习,安全性,电信和存储等的应用程序性....
发表于 2020-10-23 14:24 189次阅读
DPU能否演绎CPU和GPU的佳话?

PCB 板上引起回流问题的三大因素,看完就懂了

一、回流的基本概念 数字电路的原理图中,数字信号的传播是从一个逻辑门向另一个逻辑门,信号通过导线从输出端送到接...
发表于 2020-10-23 11:30 61次阅读
PCB 板上引起回流问题的三大因素,看完就懂了

基于MBD测试

趁着还没发霉,把以前的知识在总结总结。本篇是基于MBD测试系列文章的第一篇,也不知道能写多少,且写且....
发表于 2020-10-23 11:25 121次阅读
基于MBD测试

对于各种形式的滤波电路的分析,简介它们的原理

在整流电路输出的电压是单向脉动性电压,不能直接给电子电路使用。所以要对输出的电压进行滤波, 消除电压....
发表于 2020-10-23 09:59 60次阅读
对于各种形式的滤波电路的分析,简介它们的原理

沃德普松山湖实验室正式对外开放!

松山湖实验室正式对外开放! 2020年10月13日,东莞市沃德普自动化科技有限公司(简称沃德普)位于....
发表于 2020-10-23 09:29 140次阅读
沃德普松山湖实验室正式对外开放!

降压型DC-DC控制器MAX1652-MAX16...

MAX1652-MAX1655是采用小型QSOP封装的高效率,脉冲宽度调制(PWM),降压型DC-D....
发表于 2020-10-22 12:51 76次阅读
降压型DC-DC控制器MAX1652-MAX16...

基于层次型有限状态机模型实现自动售货机的控制系统...

售货机上除基本自动售货功能外,增加了诸多功能,如GPRS短信模块以加强安全监控,在售货机上播放视频广....
发表于 2020-10-22 10:07 140次阅读
基于层次型有限状态机模型实现自动售货机的控制系统...

IIoT市场及价值链

大多数 IIo T 应用 ( 如预测性维护或数字孪生 ) 将依赖来自不同类别的多个终端。其它应用 (....
发表于 2020-10-21 16:34 270次阅读
IIoT市场及价值链

移动机器人在工业领域的重要作用

在现在的工厂里,不管是自动叉车还是移动AGV都需要工作人员帮助它们运行,在我国很多的工厂,尤其是中小....
发表于 2020-10-21 15:10 180次阅读
移动机器人在工业领域的重要作用

基于 UCD3138 数字控制器的隔离式 DC/DC 电信电源模块

PMP8877 是基于 UCD3138 数字电源控制器的全功能 1/8 砖型隔离式直流/直流电信电源模块。参考设计采用次级侧控制...
发表于 2020-10-21 14:24 505次阅读
基于 UCD3138 数字控制器的隔离式 DC/DC 电信电源模块

新能源车的VCU是扮演着整车指令中枢的绝对核心角...

新能源汽车战略,为国产零部件提供了从0到1弯道超车的战略机遇。KUS作为资深零部件企业,积极抓住这个....
发表于 2020-10-21 14:17 97次阅读
新能源车的VCU是扮演着整车指令中枢的绝对核心角...

亚马逊最近宣布了其云游戏服务Luna

科技巨头亚马逊在过去几周内宣布了基于云的游戏系统Luna,今天开放供早期使用。但是,在申请该系统的抢....
发表于 2020-10-21 14:04 191次阅读
亚马逊最近宣布了其云游戏服务Luna

Linear的DC/DC控制器LT3790的性能...

Linear的同步降压-升压型 DC/DC 控制器LT3790,采用单个器件就可提供高达 250W ....
发表于 2020-10-21 12:22 63次阅读
Linear的DC/DC控制器LT3790的性能...

Linear同步PWM控制器LT8709的作用及...

Linear的适用于负至负或负至正 DC/DC 转换的同步PWM控制器LT8709。该器件无需复杂的....
发表于 2020-10-21 12:16 50次阅读
Linear同步PWM控制器LT8709的作用及...

Linear同步DC/DC控制器LTC3899的...

Linear推出的三输出 (降压、降压、升压) 29µA 静态电流、同步 DC/DC 控制器 LT....
发表于 2020-10-21 12:14 106次阅读
Linear同步DC/DC控制器LTC3899的...

2020年先进能源材料与器件国际大会部分报告嘉宾...

为推动先进能源材料与器件的应用发展,解决先进能源材料与器件在实际研发和生产中的瓶颈性问题,促进新能源....
发表于 2020-10-21 11:49 166次阅读
2020年先进能源材料与器件国际大会部分报告嘉宾...

EVAL-IBD002-35W STMicroe...

oelectronics EVAL-IBD002-35W控制器评估板设计用于演示HVLED002控制器。HVLED002控制器管理主要由D1、L1和Q1组件组成的反向降压电路,能够提供大约700mA作为最大LED负载电流。外部0V至10V信号专门用于管理调光输出LED电流(最大值的1%至100%),具有模拟 (100%至10%) 和PWM (10%至1%) 控制功能。需要15V辅助电压才能为HVLED002控制器上电。 特性 VIN -48vDC至60VDC;VAUX -15VDC输入电压 LED输出电压:24VDC至48VDC LED输出电流:700mA(最大值) 调光:1%至100% 低于50mW(60VIN时)直流无负载 效率 满载:>97% >95%(负载超过20%时)(模拟调光) 直流输出纹波电流:...
发表于 2020-10-21 11:24 4次阅读
EVAL-IBD002-35W STMicroe...

中国运动控制器市场规模增长,本土控制器软件控制算...

运动控制是工业自动化重要分支,作为控制系统的上位机,根据软件算法将指令传达给各个部位的驱动器,最终实....
发表于 2020-10-21 11:18 256次阅读
中国运动控制器市场规模增长,本土控制器软件控制算...

紫光国微:未来将持续巩固智能安全芯片的领先优势

紫光国微表示,公司正在筹划发行可转换公司债券,其中募集资金4.5亿元将用于车载控制器芯片研发及产业化....
发表于 2020-10-21 10:09 235次阅读
紫光国微:未来将持续巩固智能安全芯片的领先优势

变频器内部主电路结构详解

各种变频器主电路的对外连接端子大致相同,如图2所示。其中,R、S、T是变频器的电源端子,接至交流三相....
发表于 2020-10-21 09:53 273次阅读
变频器内部主电路结构详解

EMC 10大经典问题全在这里了

学习接触一门新的技术,总会遇到各种各样的问题,学习 EMC 也不例外。EMC(电磁兼容)包括 EMS(电磁敏感度)...
发表于 2020-10-21 09:10 123次阅读
EMC 10大经典问题全在这里了

贴片电容的种类都有哪些,区别它们的方法是什么

快看过来~这篇文章是满满的关于贴片电容的干货!在文章中我解释了不同陶瓷电容介电材料的差异,过去我也经....
发表于 2020-10-20 16:39 44次阅读
贴片电容的种类都有哪些,区别它们的方法是什么

ISL6224单输出移动友好型PWM控制器

ISL6224为单个设备提供电源控制和保护,为芯片组和高性能笔记本电脑和掌上电脑中的存储库。这个输出电压在0.9-5.5V...
发表于 2020-10-20 16:13 37次阅读
ISL6224单输出移动友好型PWM控制器

面向两臂两手仿人机器人的自定义阻抗控制方法

给定任务的所需刚度被描述为一组方向,用于最大限度地提高刚度或满足要求。通过多个实验验证了该方法的有效....
发表于 2020-10-20 15:39 166次阅读
面向两臂两手仿人机器人的自定义阻抗控制方法

定时开关控制器蓝牙搜索不到的原因和解决办法

定时开关控制器又叫定时开关、时控开关、时间控制器等等,当前市场新型的是带有蓝牙连接功能的,可以不用接....
发表于 2020-10-20 14:27 34次阅读
定时开关控制器蓝牙搜索不到的原因和解决办法

LTC7803 :电源设计更简单更实惠

LTC7803是ADI公司开发的一款同步降压型控制器,可简化高性能电源的设计。这款控制器具有以下主要特性:集成低阻...
发表于 2020-10-20 09:31 235次阅读
LTC7803 :电源设计更简单更实惠

PFC控制器的架构、功能特点及应用分析

尽管有许多公司在生产不同类型的PFC (Power Factor Correction,PFC)控制....
发表于 2020-10-20 07:12 113次阅读
PFC控制器的架构、功能特点及应用分析

如何避免机器人在低环境温度下启动时出现问题?

热身暖动机: 如果机器人在低环境温度下启动,则会导致减速器中的摩擦增大。这可能导致一个轴(或多个轴)....
发表于 2020-10-19 17:58 186次阅读
如何避免机器人在低环境温度下启动时出现问题?

三菱和松下实现无协议串口通信

一、系统概述: 柳钢某车间一期控制系统主控制器使用松下FPXH系列PLC、主驱动器使用松下A5系列伺....
发表于 2020-10-19 17:30 310次阅读
三菱和松下实现无协议串口通信

得“域”者得天下 ——域控制器如何成未来汽车标配...

在下一代的车型中 植入域控制器的概念在所难免 其将改变汽车的架构和设计方式 甚至将软件定义汽车变为用....
发表于 2020-10-19 16:02 476次阅读
得“域”者得天下 ——域控制器如何成未来汽车标配...

Intel 11代奔腾/赛扬发布:两处破天荒大升...

界日前,Intel低调更新了三款基于Tiger Lake的11代处理器。 具体来说,三款型号分别是奔....
发表于 2020-10-19 15:19 711次阅读
Intel 11代奔腾/赛扬发布:两处破天荒大升...

案例分析:电容器的电容电抗

在RC Network教程中,我们看到了向电容器施加DC电压时,电容器本身会从电源汲取充电电流,并充电至等于所施加电压...
发表于 2020-10-19 10:11 242次阅读
案例分析:电容器的电容电抗

智能网联汽车中实现实现“安全、高效、舒适、节能”...

智能网联汽车是搭载了先进车载传感器、控制器和执行器等装置,并融合现代通信与网络技术,以实现车与X(人....
发表于 2020-10-18 10:56 141次阅读
智能网联汽车中实现实现“安全、高效、舒适、节能”...

基于STC89C51芯片和压力传感器实现高精度压...

压力是工业生产中经常用到的重要参数,压力检测和控制的准确性直接影响着生产安全性和产品质量。因此,在很....
发表于 2020-10-18 10:01 805次阅读
基于STC89C51芯片和压力传感器实现高精度压...

Ribbon的会话边界控制器为Zoom提供云端语...

Ribbon的Intelligent Edge SBC产品组合是一套完整的端到端云和驻地解决方案,可....
发表于 2020-10-16 17:30 562次阅读
Ribbon的会话边界控制器为Zoom提供云端语...

Softing强化edgeConnector S...

edgeConnector Siemens 使用户能够访问SIMATIC S7-1200和S7-15....
发表于 2020-10-16 16:45 166次阅读
Softing强化edgeConnector S...

UC2842/3/4/5电流模式脉宽调制控制器

为离线和直流到直流优化 转换器 低启动电流(...
发表于 2020-10-15 17:47 54次阅读
UC2842/3/4/5电流模式脉宽调制控制器

杰发科技童强华:国产MCU助力汽车智能化发展

地平线公司首席战略官 郑治泰表示AI让出行更安全,海量数据和复杂场景带来前所未有的AI算力挑战,一辆....
发表于 2020-10-15 16:25 791次阅读
杰发科技童强华:国产MCU助力汽车智能化发展

高端PLC必备的五大条件是什么

 PLC诞生那天起,就一直占据着整个自动化控制系统的核心地位。对于PLC发展方向的讨论也常常不绝于耳....
发表于 2020-10-15 16:03 467次阅读
高端PLC必备的五大条件是什么

惠普发布S750 SSD

惠普的SSD(由Biwin佰维存储制造)在过去几年里,已经成为一个比较知名的消费者SSD品牌,这在很....
发表于 2020-10-15 15:15 478次阅读
惠普发布S750 SSD

ISL6540A单相Buck-PWM控制器

ISL6540A是ISL6540的改进版本带输入电压的单相电压型PWM控制器保持恒定回路增益的前馈补偿最佳瞬态响应,特...
发表于 2020-10-14 16:50 0次阅读
ISL6540A单相Buck-PWM控制器

Eyenix发布AI驱动的图像信号处理器

“凭借OPENEDGES AI计算平台IP,我们成功发布了由AI驱动的图像信号处理SoC--EN67....
发表于 2020-10-14 16:30 533次阅读
Eyenix发布AI驱动的图像信号处理器

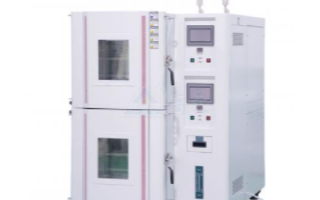

如何调整恒温恒湿试验箱程序,有哪些操作步骤
