电阻的表示方法

2020年07月08日 10:30 次阅读

1、电阻的表示方法

电阻的表示方法

你是第一种,还是第二种?中间是方框还是折线?方框做多大?

现场一片混乱立马分成N派。

电阻的表示方法

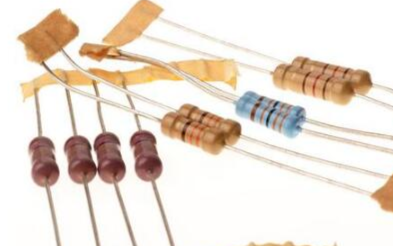

普通的电阻都这样,这么多种电阻现身的时候,我当时就凌乱了。

电阻的表示方法

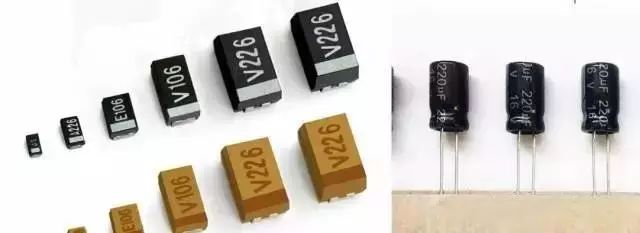

2、有极性的电容的表示方法

电阻的表示方法

下图厉害了!一张图表示三种方式,还有某世界五百强的原理图规范中,就标了好几种。

电阻的表示方法

电容的种类已经够多了,选型时让人糟心,电容的表示方法一样让人糟心。

电阻的表示方法

电阻的表示方法

3、层次图分歧

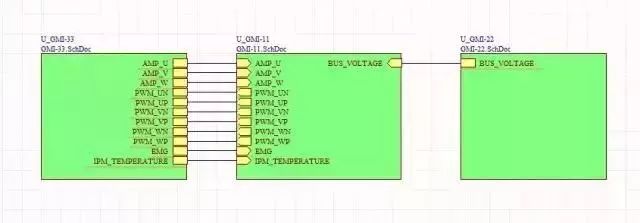

正方辩友:要层次图,层次图利于原理图作为模块化的分享。

反方辩友:不要层次图,层次图带来不必要的麻烦,把原理图割裂之后,容易忽略一些问题,让我不放心。

电阻的表示方法

4、差分对表示法:+、- N、P

电阻的表示方法

管脚描述:标N、P,网络名标+、-

电阻的表示方法

485:带我玩玩呗!

电阻的表示方法

5、电源和地表示法

正电源是否加+?+5V VS 5V0

小数点的表示法:5.0V、3.3V VS 5V0 3V3

数字模拟分开:DVDD5V0 AVDD3V3 VS 5V0_DVDD 3V3_ AVDD

电阻的表示方法

6、电容的耐压值,是否需要填在Value里面?

电阻的表示方法

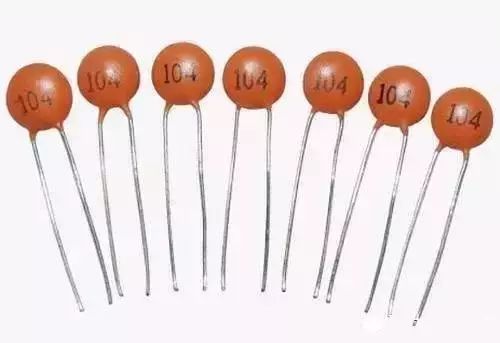

7、100nF or 0.1uF or 104?

电阻的表示方法

8、磁珠的表示方法

电阻的表示方法

电阻的表示方法

电阻的表示方法

对了,磁珠到底是标称LB、还是FB?

比较痛恨,把磁珠直接画成电感,位号叫做LX的。

9、TX、RX网络名,到底怎么算?

到底以谁做为主设备?有人说以CPU为主,MCUFPGADSP为从设备;那么FPGA和DSP之间也有呢?

你是不是死在这上面很多次?

电阻的表示方法

10、位号和Value放在器件的什么位置和什么方向?

电阻的表示方法

曾经,有次加班比较晚了。我让老孙把图纸改完再走,然后我俩加班到快夜里12点。他老婆电话来了,两个人感觉在电话里面都吵架了。我说:“你先走吧,我来改!”他说:“行,我先回家,不过你不要动我图纸,我明天一早过来改完。”

然后他先走了……

第二天,早上,他质问我:“你动我图了!”,我说:“没有!”

他说:“你一定动我原理图了,我电容位号都是放左侧的,这几个怎么到右侧了!”
