为何使用USB Type-C PD充电?

2020年07月07日 16:56 次阅读

如今,那些“永远在线”的消费者希望随时随地为他们的便携式电子产品充电。例如,我们经常看到旅客在等待登机或乘坐火车时给手机、笔记本电脑和耳机充电。但是,由于每个设备的充电方式不同,这些消费者必须携带不同的适配器,并且记住哪个适配器适用哪个设备是件相当麻烦的事情。对于为了解决这一麻烦的工程师来说,他们的电池充电系统设计必须支持从各种输入源充电。

为何使用USB Type-C PD充电?

图1:显示电源需要电池监测的电动汽车示例

为何使用USB Type-C PD充电?

设计一个单芯片充电器集成电路(IC)来为不同配置和不同输入电压范围的多个电池供电设备充电是一个复杂的过程,因为传统适配器不能与所有电池供电设备兼容,且传统USB适配器的功率限制在5-15 W,因此限制了它们将支持的便携式电池供电设备。

如图2所示,USB Type-C供电(USB PD)提供了一种有用的替代方案,可对各种应用进行快速有效的充电。USB PD的输出电压范围可根据不同电池配置的电池供电设备进行调整,以利用USB Pd的5 W至100 W(20V/5A)功率谱。

为何使用USB Type-C PD充电?

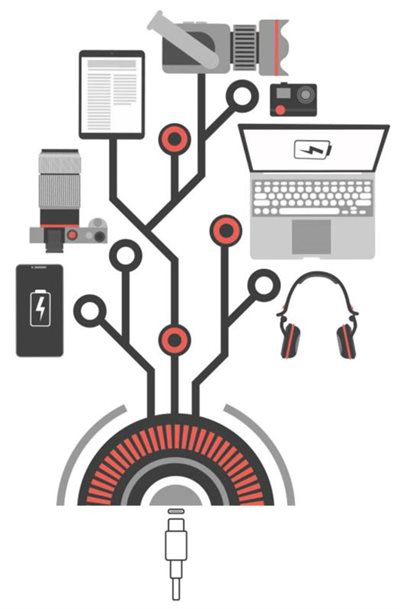

图2: USB PD实现通用快速充电

进一步说说上面提到的旅客给一个或多个设备充电的例子,考虑到他们可能无法总是连接电源,最理想的情况是,他们的设备能够很快充满电,而且一旦充满后,电池可以长时间使用。即使他们只有15分钟的短暂停留时间来给设备充电,这也足以让电池续航数小时。

因此,为了满足消费者的期望,设计工程师正在寻找具有以下功能的解决方案:

能够简化设计,同时实现通用充电——能够为具有不同配置(1到4节串联电池)和不同输入电压的多个电池供电设备充电。

能够延长电池续航时间并使用最大电池容量,为消费者提供更好体验。

能够有效充电,同时减少散热,以更大限度地减少充电器IC内的功率损耗。

能够保护输入适配器、电池和系统免受级联故障的影响。

TI的新型降压-升压电池充电器IC(包括BQ25790和BQ25792)利用USB PD输入提高了灵活性,可在3.6 V至24 V的输入电压范围内为1S-4S电池充电。这些降压-升压充电器可以让您自由选择单个充电器IC是否是紧凑、小尺寸的电池供电设备(如手机、笔记本电脑、蓝牙耳机或医疗设备)的更好设计选择,而不是设计多个需要功率级的升压或降压以使应用保持在安全的工作电压范围内。

BQ25790和BQ25792利用低功耗充电器IC延长电池的运行时间,并在不使用应用程序时尽可能节省电池电量。除了低功耗外,充电器还配有一个充电定时器,它可以在正常充电周期的基础上进行额外充电,从而确保电池可以充电到最大容量(见表1)。

为何使用USB Type-C PD充电?

表1:BQ25790 和 BQ25792上包括的可编程功能

对于需要长时间运行、快速高效充电和紧凑设计的电源设计,USB PD充电具有高灵活性,可在保持低物料清单和缩小整体解决方案尺寸的同时为各种应用充电。
       责任编辑:pj

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

林超文PCB设计项目综合实战_第10课时:布线设计演示:以太网、天线、HDMID、USB

本例详细讲解和演示以太网模块、HDMI、USB、WIFI模块的布线设计。本课程主要讲解:1.以太网模块布线设计2.HDM
发烧友学院发表于 2018-01-03 00:00 2535次阅读
林超文PCB设计项目综合实战_第10课时:布线设计演示:以太网、天线、HDMID、USB

USB PD充电解决方案

近几年,降压-升压型充电器变得越来越流行,因为它能够从几乎任何输入源为电池充电,无论输入电压是高于或....
发表于 2020-07-07 17:03 16次阅读
USB PD充电解决方案

新一代的ChaoJi充电技术路线发端于电动汽车大...

在发布会上,国家电网有限公司发布了新一代ChaoJi充电技术白皮书,宣布启动中国国家标准制修订;日本....
发表于 2020-07-07 11:40 130次阅读
新一代的ChaoJi充电技术路线发端于电动汽车大...

电动汽车电池使用寿命解析

我们先来看一下,目前电动汽车搭载的动力电池,按照材料类型划分,主要有三元锂电池、磷酸铁锂电池、锰酸锂....
发表于 2020-07-07 10:59 51次阅读
电动汽车电池使用寿命解析

MM8003一款具有有线(USB)和无线(Bluetooth 5.)0连接能力的9轴精密方向传感器模块

  2019年11月25日,全球最小、功耗最低的MEMS运动传感器提供商mCube宣布MM8003全面上市,MM8003是一款具有...
发表于 2020-07-07 08:56 40次阅读
MM8003一款具有有线(USB)和无线(Bluetooth 5.)0连接能力的9轴精密方向传感器模块

大众汽车开始在电动汽车领域迈出第一步

正如我所提到的,那些不耐心驾驶大众ID.3的人将从9月开始这样做。但是,这家德国公司宣布了第二阶段的....
发表于 2020-07-06 17:10 204次阅读
大众汽车开始在电动汽车领域迈出第一步

特斯拉开始使用USB-C输入和无线充电器作为标准...

根据特斯拉员工为Drive Tesla Canada披露的信息,这些更改于6月4日生效。因此,在加利....
发表于 2020-07-06 17:08 195次阅读
特斯拉开始使用USB-C输入和无线充电器作为标准...

大众ID 4泄露的图像出现

周三发布的照片仅显示了车辆的外观,它与ID 3(大众开始在欧洲推出的掀背式电动汽车)以及我们在其他I....
发表于 2020-07-06 17:06 271次阅读
大众ID 4泄露的图像出现

Lucid Motors将于9月9日推出其全电动...

但据TechCrunch报道,由于COVID-19大流行,客户现在必须等待更长的时间才能赶上预订的飞....
发表于 2020-07-06 17:03 114次阅读
Lucid Motors将于9月9日推出其全电动...

Arrival推出的新型EV巴士超越了电动货车

广受欢迎的PokémonGo背后的开发商Niantic今天宣布收购6D.ai。如果您在今天之前从未听....
发表于 2020-07-06 16:58 209次阅读
Arrival推出的新型EV巴士超越了电动货车

2020年使用USB-C端口智能手机占一半,预计...

据市场调研机构Omdia最新预测,在2020年出货的智能手机中,一半以上将带有USB-C端口,仅此领....
发表于 2020-07-06 16:10 136次阅读
2020年使用USB-C端口智能手机占一半,预计...

新基建最大程度提高电桩行业的效率,实现一致对外

现在最重要的问题肯定就是弥补运营商们的亏损问题,毫无疑问,当下最好的方法就是深入剖析充电桩的利用效率....
发表于 2020-07-06 14:06 104次阅读
新基建最大程度提高电桩行业的效率,实现一致对外

XPD618A/B 是一款多功能USB端口控制器

  XPD618A/B 是一款集成 USB Type-C、USB Power Delivery(PD)3.0、QC3.0/2.0 CLASSA 快...
发表于 2020-07-06 10:36 39次阅读
XPD618A/B 是一款多功能USB端口控制器

使用鼠标失灵时的解决方法

步骤一:出现问题的鼠标一般以USB接口的鼠标居多,原因当然不外乎鼠标自身和USB接口问题了,首先我们....
发表于 2020-07-04 11:21 166次阅读
使用鼠标失灵时的解决方法

BQ24932双单刀单掷USB 2.0高速隔离开关

  特征   •USB 2.0高速开关   •检测符合USB电池充电规范1.2版(BCv1.2)的充电器   •兼容配件 ...
发表于 2020-07-03 14:25 74次阅读
BQ24932双单刀单掷USB 2.0高速隔离开关

Power Integrations发布新款 L...

7W(反激式)/360 mA(降压式) LinkSwitch-TN2 具有60 VDC至550 VD....
发表于 2020-07-02 14:33 161次阅读
Power Integrations发布新款 L...

电池热管理技术或将改善单电池设计和电池组性能

锂离子电池工作时会变热,很难保持其凉爽。在过去的十年中,工业界对此问题的关注很少。一般都将研究重点放....
发表于 2020-07-01 15:53 554次阅读
电池热管理技术或将改善单电池设计和电池组性能

剖析电动汽车电机及控制器,技术、原理图、程序全解

本资料介绍了电动汽车的电机及控制器,电机控制器是通过主动工作来控制电机按照设定的方向、速度、角度、响应时间进行...
发表于 2020-07-01 15:29 571次阅读
剖析电动汽车电机及控制器,技术、原理图、程序全解

USB 3.0的5Gbps带宽改进用户体验

  USB 3.0是一种USB规范,该规范由英特尔等公司发起。现已被USB IF更新至USB 3.2....
发表于 2020-07-01 12:40 210次观看
USB 3.0的5Gbps带宽改进用户体验

东丽扩大电动汽车和5G通信其塑料业务布局,应对移...

据消息,东丽公司正在扩大其塑料业务以应对移动和数字领域的革命。该公司正在通过销售多种材料来解决此问题....
发表于 2020-07-01 11:27 301次阅读
东丽扩大电动汽车和5G通信其塑料业务布局,应对移...

电动汽车充电模式及其复杂性

现在市面上有许多种电动汽车充电技术,世界上不同的电动汽车制造商和地区对这些技术有着不同的偏好。表1列....
发表于 2020-07-01 09:38 503次阅读
电动汽车充电模式及其复杂性

学习USB技术应用与开发的课程经验

先说说我对USB一些理解:        USB在我们日常生活中随处可见,市面上几乎所有的外设都配...
发表于 2020-06-30 18:22 1319次阅读
学习USB技术应用与开发的课程经验

意法半导体推出USB-IF认证开发板,将USB-...

随着手机等电子产品的电池容量越来越大,通用快充生态系统正在迅速发展壮大。
发表于 2020-06-30 16:06 359次阅读
意法半导体推出USB-IF认证开发板,将USB-...

烧光84亿造不出量产车,疫情加速汽车市场洗牌

6月8日,乘联会公布了最新汽车月度市场销量数据。数据显示,在疫情逐步得到控制之后,2020年5月国内....
发表于 2020-06-30 09:41 1650次阅读
烧光84亿造不出量产车,疫情加速汽车市场洗牌

Allegro推出ACS37002系列新产品,适...

6月29日消息,运动控制和节能系统电源和传感解决方案的全球领导厂商Allegro MicroSyst....
发表于 2020-06-29 16:26 338次阅读
Allegro推出ACS37002系列新产品,适...

电动汽车范围越来越广

前6月疆电外送同比增长近5成、海南计划受入云南清洁水电同比增加5成、西藏清洁能源首次送至雄安新区消纳....
发表于 2020-06-29 15:38 344次阅读
电动汽车范围越来越广

河北承德全钒液流电池储能示范测试

与普通充电站不同,该智能快充站集成了光伏发电、大容量储能、超级快充桩、星云智慧能源管理云平台等多项先....
发表于 2020-06-29 15:06 1062次阅读
河北承德全钒液流电池储能示范测试

硅推动了笔记本电脑和智能手机的诞生

将电池技术与硅晶体管所推动的数字革命相提并论或许有些夸大,但它们无疑是现代社会降低碳排放的核心技术之....
发表于 2020-06-29 09:55 187次阅读
硅推动了笔记本电脑和智能手机的诞生

车企的动力电池时代,正在到来

事实上,在过去5年内,电动汽车快速登上历史舞台,成为了众多整车厂的未来方向。对应的,动力电池的市场迅....
发表于 2020-06-28 16:40 728次阅读
车企的动力电池时代,正在到来

福特工厂安装5G移动网络 推进电动汽车生产

福特英国公司将与英国跨国电信公司沃达丰(Vodafone Business)合作,很快将在埃塞克斯郡....
发表于 2020-06-28 11:52 281次阅读
福特工厂安装5G移动网络 推进电动汽车生产

将文件自动备份到连上的USB介质的步骤

备份是防止数据丢失的最后一道防线,它提供了恢复原始数据的一种方法。您可以使用可移动介质(比如外部硬驱....
发表于 2020-06-28 11:44 477次阅读
将文件自动备份到连上的USB介质的步骤

什么要求逐步的提高成为电动车发展趋势?

图11.2 高压连接器设计关键项分析1.2.1温升及降额曲线值温升是连接器设计最重要的设计关键项之一....
发表于 2020-06-28 08:36 635次阅读
什么要求逐步的提高成为电动车发展趋势?

USB引脚图与引脚定义的详细资料说明

usb是 Universal Serial Bus (通用串行总线)的缩写,由 Compaq, Di....
发表于 2020-06-27 18:19 228次阅读
USB引脚图与引脚定义的详细资料说明

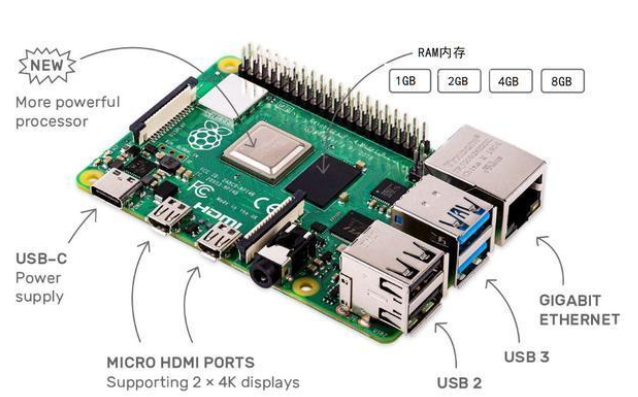

用USB3.0和固态硬盘启动树莓派 并进行性能测...
