TI bq5101x接收器的主要特性及评估板应用分析

2020年01月16日 10:05 次阅读

TI 公司的bq5101x是用于手提设备的无线电源传输的接收器,提供AC/DC电源转换,同时集成了和Qi v1.0通信协议兼容的数字控制,和bq500210发送器控制器一起,能组成完整的无接触电源传输系统,AC/DC的效率93%,最大输入电压20V,主要用于WPC兼容的接收器,手机和智能手机,数码相机,手持媒体播放器和手持设备。本文介绍了bq5101x主要特性,简化框图,无线电源(WPC或Qi)的电感电源系统框图,应用电路以及bq51013AEVM-764无线电源接收器评估板主要特性和性能指标,电路图,材料清单和PCB元件布局图。

bq5101x是一款先进的集成接收器IC,用于便携式应用中的无线功率传输。该设备提供AC / DC电源转换,同时集成了符合Qi v1.0通信协议所需的数字控制。bq5101x与bq500210发射器控制器一起,可为无线电源解决方案提供完整的无触点电源传输系统。通过使用近场感应功率传输,嵌入在便携式设备中的接收器线圈通过相互耦合电感器接收由发射器线圈传输的功率。然后,对来自接收器线圈的AC信号进行整流和调节,以用作向下系统电子设备的电源。

bq5101x主要特性:

5V稳压电源的集成无线电源接收器解决方案

总峰值AC-DC效率为93%

全同步整流器

WPC v1.0兼容通信控制

输出电压调节

只有在RX线圈和5V直流输出电压之间需要集成电路

改善负载瞬态响应的动态整流器控制

动态效率扩展,优化性能超过任何

输出功率范围

自适应通信限制

负载电流噪声高

支持20V最大输入

低功耗整流器过电压钳位(VOVP=15V)

热关机

用于温度监测的多功能NTC和控制引脚,

完成充电和故障主机控制

独立数字控制器

充电状态100%(CS100)支持的可编程终端引脚

1.9 x 3mm DSBG或4.5 x 3.5mm QFN封装

bq5101x:

WPC兼容接收器

手机,智能手机

耳机

数码相机

便携式媒体播放器

手持设备

TI bq5101x接收器的主要特性及评估板应用分析

图1.无线电源(WPC或齐)电感的电源系统-框图

TI bq5101x接收器的主要特性及评估板应用分析

图2.bq5101x框图简化

TI bq5101x接收器的主要特性及评估板应用分析

图3.bq5101x用作无线电源接收器和给系统负载供电的电路图

TI bq5101x接收器的主要特性及评估板应用分析

图4.带适配器电源通路复接器的bq5101x利用无线电源接收器和给系统负载供电的电路图

bq51013AEVM-764无线电源接收器评估板

德州仪器TI)的bq51013AEVM-764无线功率接收器评估套件是一款用于设计无线功率解决方案的高性能,易于使用的开发套件。该套件包含5V电源接收器和相关的磁性元件,使设计人员能够加快其最终应用的开发速度。

bq51013AEVM-764无线电源接收器评估板应用:

bq51013AEVM-764评估模块(EVM)演示了bqTESLA™无线电源系统的接收器部分。该接收器EVM是一个完整的接收器侧解决方案,当与bqTESLA™发送器耦合时,可产生高达1A的5V输出。此EVM上显示的bq51013AEVM-764设备以及支持该设备的完整组件的外部组件。

•bqTESLA™接收器可在任何数量的低功率便携式电池设备中用作充电电源。具有无接触充电功能,无需连接设备。

•最高1 A的5 V输出电压

•外部适配器切换和控制电路

•薄型外部拾取线圈

•框架配置为提供正确的接收器到发射器间距。

•线圈上方的房间用于电池测试,用于调节钥匙

可调电阻R16可用于设置最大输出电流bq51013AEVM-764

bq51013AEVM-764无线电源接收器评估板电性能指标:

TI bq5101x接收器的主要特性及评估板应用分析

TI bq5101x接收器的主要特性及评估板应用分析

图5。建立

TI bq5101x接收器的主要特性及评估板应用分析

图6.HPA764AEVM电路图

HPA764AEVM材料清单:

TI bq5101x接收器的主要特性及评估板应用分析

TI bq5101x接收器的主要特性及评估板应用分析

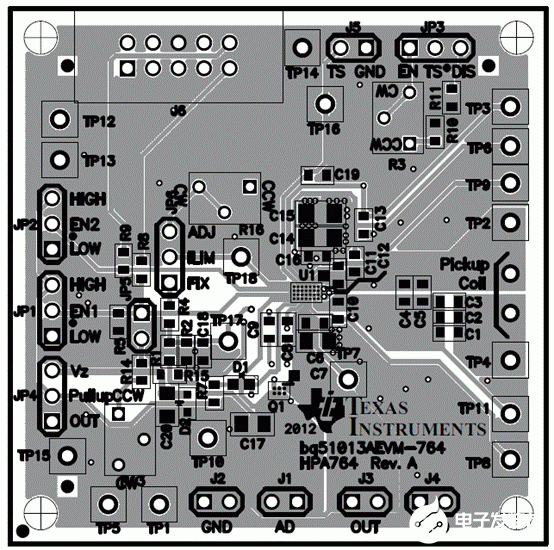

图7.bq51013AEVM-764无线电源接收器评估板元件布局图

责任编辑:gt
