浅谈电源适配器音叉DC头和直插DC头的区别

2018年11月09日 16:07 次阅读

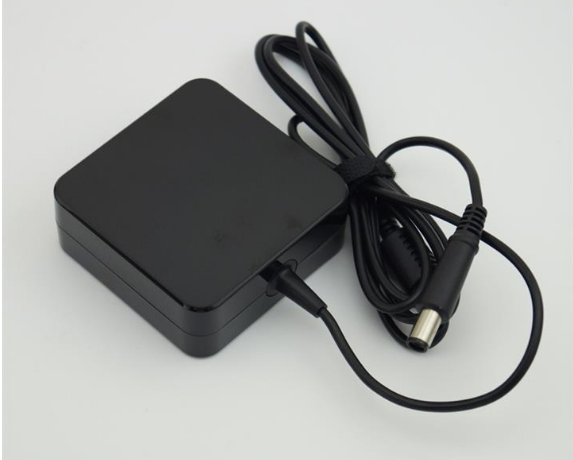

电源适配器DC插头也简称为DC头,它是电源适配器连接与其供电的产品的一个连接器,它是音叉DC头采取的由音叉型金属接触弹片或直插DC头采取的金属空心圆柱形接触体,绝缘基座,横向插口,纵向插口,定向键槽等组成。电源适配器DC 插头的内径外径规格有5.5*2.5、5.5*2.1、4.75 *1.7、4.0*1.7、3.5*1.35、3.5*1.1、3.2*0.9、3.0*1.1、2.5*0.7、2.35*0.7、2.0*0.6单位为MM等等。

浅谈电源适配器音叉DC头和直插DC头的区别

电源适配器DC头有很多种类:例如我们常见的音叉DC公头,直插DC公头这两种最为常见,还有广泛用于通讯类和IT类产品的micro USB头,mini USB头,USB头,以及不常见的有点烟器头,F头, T头,DC直插母头,航空头,防水头,3芯/4芯/5芯/8芯连接头,鳄鱼夹,音频头,S端子, 冰箱头,香蕉头等等DC头。

电源适配器DC插头连接方式为两只叉型接触弹片定位在基座中心部位(音叉式DC头)或一个光滑的空心金属圆柱体定位在基座中心部位(直插式DC头)成纵横向排列互不相连。外露在绝缘基座圆柱体外面的同样为一个空心金属圆柱体(音叉式和直插式DC头外露金属连接部分没有差别),由此与插座内外连接使其通电供给与其供电之产品导通并供电,使之正常工作。

浅谈电源适配器音叉DC头和直插DC头的区别

电源适配器DC音叉公头也简称DC音叉头,音叉DC头的内壁上有两片对应的金属弹片在DC头内壁上有两个弹簧片用于与DC座金属内针接触连接,主要是插拔力可以按用户需要用不同的弹簧片,目的是使插头接触性和稳固性都是比较好的。因为内部为弹簧片接触所以对与之匹配的DC座内针要求比较尺寸稍微宽松一点,例如5.5*2.5音叉插头可以与5.5*2.5相匹配的插座匹配也可以与5.5*2.1相匹配的插座匹配,但如果DC头内壁上的两个弹簧片弹力不足的情况下肯定会接触不良。

电源适配器DC直插公头也简称为DC直插头,直插DC头的内壁就没有弹片,整个内壁为一个光滑的金属圆柱体,与之相匹配的DC座内针接触连接,相对于音叉插头其稳固性就没那么好。但是在大电流的情况下使用比较稳定,因为直插DC头内壁与DC座金属内针接触面积要大于音叉DC头,它对DC座金属内针尺寸要求比较严格,例如5.5*2.5音叉插头只可以与5.5*2.5相匹配的插座匹配,与5.5*2.1相匹配的插座匹配的话就无法匹配接触到或者发生接触不良的情况。

浅谈电源适配器音叉DC头和直插DC头的区别
