protel有什么功能

2018年02月26日 11:16 次阅读

PROTEL是什么

PROTEL是AlTIum公司在80年代末推出的EDA软件,在电子行业的CAD软件中,它当之无愧地排在众多EDA软件的前面,是电子设计者的首选软件,它较早就在国内开始使用,在国内的普及率也最高,有些高校的电子专业还专门开设了课程来学习它,几乎所有的电子公司都要用到它,许多大公司在招聘电子设计人才时在其条件栏上常会写着要求会使用PROTEL。

早期的PROTEL主要作为印制板自动布线工具使用,运行在DOS环境,对硬件的要求很低,在无硬盘286机的1M内存下就能运行,但它的功能也较少,只有电路原理图绘制与印制板设计功能,其印制板自动布线的布通率也低,而现今的PROTEL已发展到DXP 2004,是个庞大的EDA软件,完全安装有200多M,它工作在WINDOWS95环境下,是个完整的板级全方位电子设计系统,它包含了电路原理图绘制、模拟电路与数字电路混合信号仿真、多层印制电路板设计(包含印制电路板自动布线)、可编程逻辑器件设计、图表生成、电子表格生成、支持宏操作等功能,并具有Client/Server(客户/服务器)体系结构,同时还兼容一些其它设计软件的文件格式,如ORCAD,PSPICE,EXCEL等,其多层印制线路板的自动布线可实现高密度PCB的100%布通率。在国内PROTEL软件较易买到,有关PROTEL软件和使用说明的书也有很多,这为它的普及提供了基础。想更多地了解PROTEL的软件功能或者下载PROTEL99的试用版,可以在INTERNET上。

protel功能是什么

它包含了电原理图绘制、模拟电路与数字电路混合信号仿真、多层印制电路板设计(包含印制电路板自动布线)、可编程逻辑器件设计、图表生成、电子表格生成、支持宏操作等功能,并具有Client/Server (客户/服务器)体系结构,同时还兼容一些其它设计软件的文件格式,如ORCAD,PSPICE,EXCEL等,其多层印制线路板的自动布线可实现高密度PCB的100%布通率。

能仿真,但是通常都不用PROTEL进行仿真

PCB设计方面,你先要有正确的原理图设计,加上PCB封装要有。然后加载到PCB设计步骤里,把元件位置大致固定后进行线路设计,但是经常会修改元件位置,以达到最佳的效果,除了在减小干扰等方面,还有一个美观的问题。里面也包含有自动布线,但是效果不佳,里面有很多电路设计的忌讳,所以做好还是手动布线

3D元件图,只需要在PCB设计好后在View里的Board in 3D点一下就能看到3D视图了,但是那有什么用?一般不用

现在常见的是Protel99SE和Protel 2004DXP,前者应用的人比较多,而且在公司都比较有地位,资格老嘛,用的软件业老,有时候也要求手下人用99SE,至于2004DXP的用户相对较为年轻,貌似在元件库和封装库里要新一些,但是大多数情况下都需要自己做元件,也就没什么区别了。还有个很严重的问题是vista和99SE有点不兼容,大体上说,你如果想和你的上司关系好点,做设计时容易沟通点就学99SE。

Protel相对POWER PCB来说还是有一些弱,后者功能上稍强,用起来比较方便简单的说就线路修改上POWER PCB要好操作些。

在电路设计上,Protel适用用50MHz频率以下的电路设计,高频电路最好还是用Cadence,里面对信号的干扰、反射等计算是必要的

画电路图,让电路集成化,原本很粗的线,很大的元件可以进行集成化,把他们尽量的缩小,合理利用空间,减少外围干扰,也可以实现电路生产的批量化,一块电路板的PCB图送去工厂,要什么尺寸什么颜色多少份都可以,对于电子设计者来说PROTEL99很实用

PROTEL主要功能的粗略讲解

这是一款用于设计电路的软件,它主要能实现的功能有以下几条:

功能一:

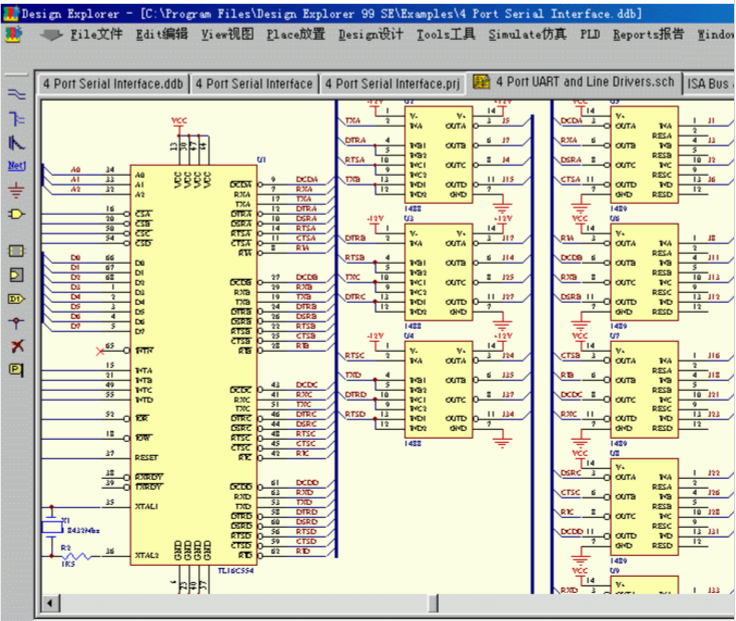

画出相对比较工整漂亮的原理图,比如下面的这个样例:

protel有什么功能

功能二:

生成可以用于工厂生产的PCB制板文件。

得到PCB的方法主要有三种,

第1种:利用通过画原理图时同时产生的网络表文件进行自动布线,产生PCB文件。

第2种:利用通过画原理图时同时产生的网络表文件在PEOTELPCB利用预拉线手工布线。

第3种:是效率比较低的方式,即纯手工布线。

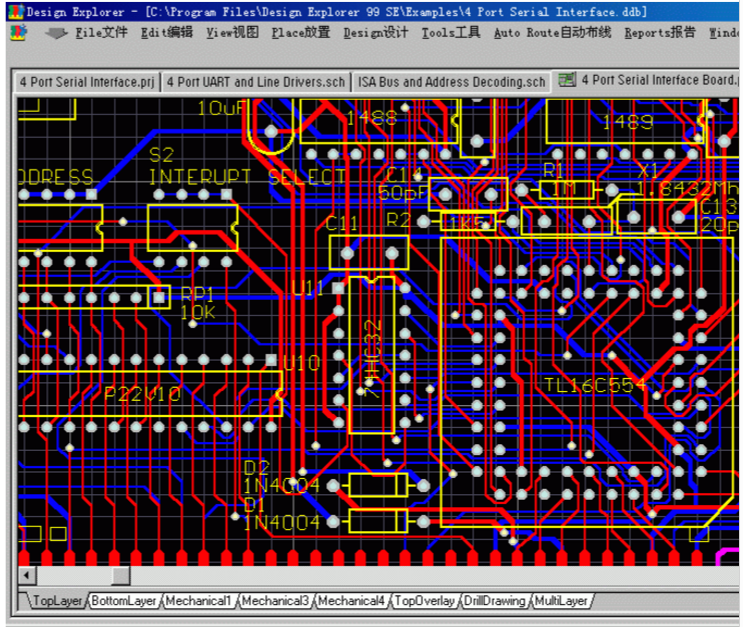

比如下面的这个就是通过自动布线产生PCB文件的布线效果:

protel有什么功能

功能三:

杂类功能,比如:

生成元件清单,生成数控钻床用的钻孔定位文件,生成阻焊层文件,生成印刷字符层文件,等等等等。你想要的它几乎全有。另外,它内部还整合了硬件仿真的功能!

总之呢,这是一个效率很高的软件,常见的版本比如最早期的DOS版的,以及运行于WINDOWS下的

PROTEL1.0 PROTEL1.5 PROTEL2.0 PROTEL2.5 PROTEL3.0 PROTEL98 PROTEL99 PROTEL99SE

其中PROTEL99SE是99的改进稳定版,是现在最流行的,也是专业电路板制板厂家现在正在使用的。这完全是因为它强大的功能以及和其他底片软件良好的兼容性。可以说它的优秀足以让你折服。

上面提到的这些从低到高各个版本的PROTEL我都拥有,都是平时积累收集的,包括完备的汉化文件,详情请看主页“共享与下载”里面的相关内容。

虽然版本众多,但是精髓都是一个,那就是从原理图到仿真到自动布线产生PCB印制板文件一条龙搞定极大地提高工作效率。低版本的适合硬件配置不是很高的机器比如PROTEL1.0 可以在486上运行,PROTEL3.0在586上可以顺畅运行,依此类推。需要注意的是:越是高的版本功能越强大,PCB布线的软件引擎越是高效,同时提供的功能也越是完备,提供的零件库和零件封装越是丰富。高版本的仿真部分居然提供了高频测试功能,不过当然是软件仿真的,但是也足以看出它的完善程度!

如果你想快速的入门,对PROTEL的思想精髓有一个全面的认识,可以去看一下我可以提供的PROTEL多媒体教程。

不喜欢多媒体教程的教育形式,还可以到书店买书对它进行了解,还可以在网上下载书店的书的扫描版,关于在网上找扫描版的书请看主页“共享与下载”栏目里的到大学找书去。

关于它的书,在书店里面实在是太多了,不过好多都是昂贵但华而不实的。虽然有些书不是很负责,但是我们却不能拿自己的钱包开玩笑,要买的话,一定要仔细鉴别一番才行。
