高速低失真差分放大器LMH6550/1的性能特点及应用

2021年01月04日 09:59 次阅读

NaTIonal半导体公司推出的高速低失真差分放大器LMH6550和LMH6551以及两种高速低功耗12位模数转换器ADC)ADC12DL040和ADC12DL065,组成了高性能高保真和低功耗信号通路解决方案.LMH6550和LMH6551放大器最适合用来驱动高速ADC如新的12位ADC12DL040和ADC12DL065.

高速低失真差分放大器LMH6550/1的性能特点及应用

模拟信号通路是严格要求的应用如超声波成像和通信系统的心脏。信号保真度主要由放大器和ADC来确定。例如在超声波系统,高保真的信号提供了优越的成像,诊断更加精确。在通信系统如蜂窝基站,其好处是更清晰的接收和丢失更低的呼叫。

LMH6550和ADC12DL040无缝地工作,提供高质量信号通路解决方案。实验室测量表明,这一对器件得到11.1有效位数(ENOB),20MHz输入频率时无毛刺动态范围(SFDR)80dB.有这种保证性能,设计者能自信地在他们的设计中实现NaTIonal的信号通路解决方案。

ADC12DL040和ADC12DL065是双路高性能低功耗ADC,分别在取样速率40MSPS和60MSPS把模拟输入信号转换成12位数字信号。这些ADC有极好的动态范围和250MHz满功率带宽。工作电压3V,ADC12DL040在高达20MHz时得到11.1ENOB,在40MSPS时仅消耗210mW.ADC12DL065在高达32.5MHz时得到11.0ENOB,在65MSPS时仅消耗360mW.NaTIonal最近推出的两种其它12位ADC,包括双路66MSPS的ADC12DL066和单路80MSPS的ADC12L080,同样最适合信号通路应用。

LMH6550和LMH6551是全差分高速放大器,设计用来驱动10-14位高性能ADC如ADC12DL040和ADC12DL065.两种放大器有全差分电压反馈拓扑,允许平衡输入到ADC,能用作单端到差分或差分到差分放大器.10MHz时,LMH6550的SFDR为-86dBc,带宽400MHz和转换速率高达3000V/us.它还有10ns关断/“不能”功能,工作电压+5V或+/-5V.10MHz时,LMH6551的SFDR为-85dBc,带宽370MHz和转换速率高达2400V/us.它的输出平衡误差为-70dB,工作电压+3V,+5V或+/-5V.

责任编辑:gt

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

如何实现一个四晶体管差分放大器

本设计实例描述了如何实现一个四晶体管差分放大器,即“长尾四件套”。这样的设计工作得不错。载波频率范围为10kHz...
发表于 2021-01-01 06:02 0次阅读
如何实现一个四晶体管差分放大器

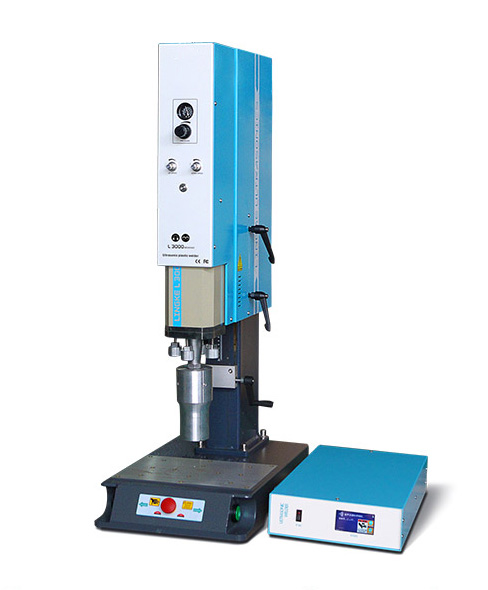

超声波焊接机设备介绍,它的工作原理是怎样的

声波焊接机的介绍 超声波焊接机是热塑性塑料在超声波振动作用下,由于表面分子间摩擦生热而使两块,塑料熔....
发表于 2020-12-31 15:55 87次阅读
超声波焊接机设备介绍,它的工作原理是怎样的

什么是超声波金属焊接机,它的特点都有哪些

超声波金属焊接机的介绍 超声波金属焊接机是通过一个电晶体功能设备将当前50/60Hz的电频转变成20....
发表于 2020-12-31 15:54 52次阅读
什么是超声波金属焊接机,它的特点都有哪些

超声波塑料焊接机怎么卸上模,如何正确的更换模具

模具是超声波塑料焊接机的一个重要组成部分,是塑料工件焊接成型的关键,在焊接产品的时候,用户会根据不同....
发表于 2020-12-31 15:52 82次阅读
超声波塑料焊接机怎么卸上模,如何正确的更换模具

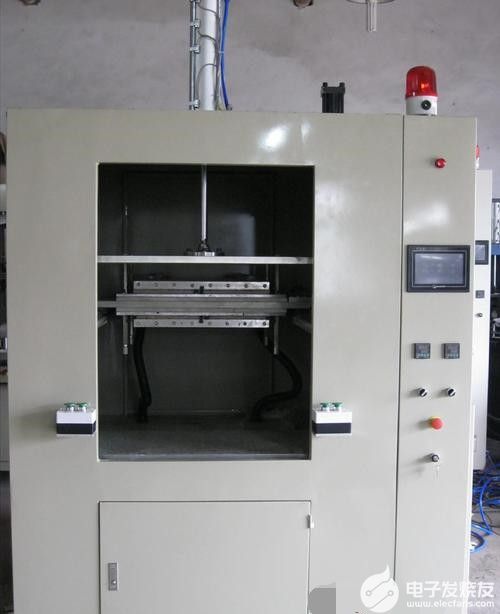

汽车塑料配件热板焊接工艺的应用,它的作用是什么
