同步降压DC-DC转换器XCL205/206/207的功能及应用

2020年11月27日 11:34 次阅读

XCL205/206/207系列是600mA,3MHz,具有集成线圈的同步降压DC-DC转换器。整个解决方案包括1.5uH线圈,尺寸仅为2.5mmx2.0mm,封装高度仅为1.0mm,使其成为目前市场上同类产品最小的解决方案。XCL205/206/207仅需要两个外接陶瓷电容器便能配置成效率大于85%的降压电路,适合应用在极小的PCB区域需要高效率和低输出噪声中。

同步降压DC-DC转换器XCL205/206/207的功能及应用

XCL205/206/207器件输入电压范围为2.0V~6.0V,输出电压为0.8V~4.0V(+/-2%)。控制采用PWM(XCL205)、PWM/PFM自动(XCL206)或用户在固定PWM或PWM/PFM自动开关(XCL207)进行选择。

XCL205/206/207B和C类具有自动CL放电功能。此外,B类还具有高速软启动功能(典型值为0.25ms,XCL205/206/207A和C类型的典型值为0.9ms)。所有型号均具有内置限流器(恒流和闭锁)和短路保护。CE引脚使该器件进入待机状态,因此电流消耗从工作状态的典型值21uA降低到待机状态下的不到1.0uA。

责任编辑:gt

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

【第1期】多层高速pcb设计的基本套路以及接口设计

【白老师相关课程推荐】白纪龙-《实战多通道高速精密测温仪的全系列设计》点击链接即可了解课程:http://url.ele
发烧友学院发表于 2019-06-14 00:00 22086次阅读
【第1期】多层高速pcb设计的基本套路以及接口设计

哈利波特风格蓝牙音箱设计方案

我在想为圣诞节送我的女朋友什么。我的一位朋友告诉我,他想为他的兄弟制作3D打印的Minecraft火炬。这也启发了我也为...
发表于 2020-11-27 17:12 0次阅读
哈利波特风格蓝牙音箱设计方案

大族激光PCB明年有望延续良好的增长势头

近日,大族激光接受机构调研时表示,前三季度,公司龙头产品机械钻孔机销量持续增长,多品类LDI设备、C....
发表于 2020-11-27 16:02 90次阅读
大族激光PCB明年有望延续良好的增长势头

2020国际电子电路(深圳)展览会12月2-4日...

作为线路板及电子行业每年年底的行业盛会,今年展会将汇聚近450家展商, 展览面积达52,500平方米....
发表于 2020-11-27 11:13 108次阅读
2020国际电子电路(深圳)展览会12月2-4日...

2020年深圳市质量强市促进大会暨质量强市建设年...

深联电路在广东深圳、江西赣州及广东珠海设三个制造基地,员工总人数3000人,目前珠海工厂筹建中,已完....
发表于 2020-11-27 10:34 69次阅读
2020年深圳市质量强市促进大会暨质量强市建设年...

龙腾电子成功在5G通信市场赢得了一席之地

走进龙腾电子,厂区里订单生产与改扩建双轨并行同步推进。作为一家专业从事印制电路板研发、生产和销售的国....
发表于 2020-11-27 10:31 796次阅读
龙腾电子成功在5G通信市场赢得了一席之地

如何在保证质量的同时缩短设计时间,掌握技巧很重要

当前,随着PCB尺寸要求越来越小,器件密度要求越来越高,PCB设计的难度也就逐渐增大。 如何在保证质....
发表于 2020-11-27 10:07 86次阅读
如何在保证质量的同时缩短设计时间,掌握技巧很重要

如何学习单片机

使用单片机就是理解单片机硬件结构,以及内部资源的应用,在汇编或C语言中学会各种功能的初始化设置,以及实现各种...
发表于 2020-11-27 09:48 101次阅读
如何学习单片机

在OrCAD中轻松创建并调整shape的操作步骤...

文章来源:Cadence楷登PCB及封装资源中心 怎么在OrCAD中轻松创建并调整shape?操作步....
发表于 2020-11-26 17:51 161次阅读
在OrCAD中轻松创建并调整shape的操作步骤...

安徽省委书记李锦斌、省长李国英莅临芯碁微装调研指...

提升关键设备自主研发制造水平,是提高制造业核心竞争力的关键。在芯碁微电子装备,李国英考察直写制版光刻....
发表于 2020-11-26 17:09 142次阅读
安徽省委书记李锦斌、省长李国英莅临芯碁微装调研指...

生益科技科协年度大会暨2019年度创新颁奖大会在...

国家工程中心主任杨中强作了题为《适应从跟随到引领,加强应用基础研究,提高系统的研发能力》的主题报告。....
发表于 2020-11-26 16:51 222次阅读
生益科技科协年度大会暨2019年度创新颁奖大会在...

陕西咸阳市举行了“百企进咸投资兴业”大会

此次签约的峻凌电子模组项目,总投资10亿元,占地约65亩,主要为彩虹光电等显示企业配套生产电路板及L....
发表于 2020-11-26 16:49 168次阅读
陕西咸阳市举行了“百企进咸投资兴业”大会

四川诚怡电子科技有限公司举行投产仪式,预计年销售...

11月24日,四川诚怡电子科技有限公司举行投产仪式。四川诚怡电子科技有限公司是一家以生产高附加值特种....
发表于 2020-11-26 16:46 113次阅读
四川诚怡电子科技有限公司举行投产仪式,预计年销售...

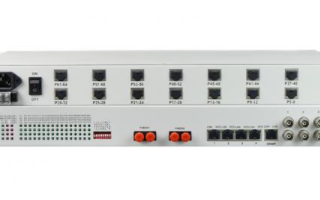

模拟量/光纤转换器的实现方法和差别是什么

模拟量/光纤转换器是专门为解决复杂电磁环境下的模拟量信号传输而设计的一款工业级光纤通信传输设备。使用....
发表于 2020-11-26 14:28 89次阅读
模拟量/光纤转换器的实现方法和差别是什么

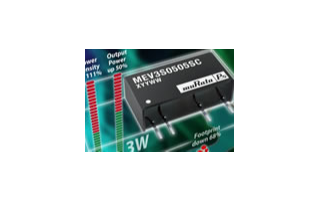

隔离单输出DC/DC转换器MEV3系列的特点及应...

Murata Power Solutions推出的一系列的隔离单输出DC/DC转换器,实现了业界领先....
发表于 2020-11-26 12:48 63次阅读
隔离单输出DC/DC转换器MEV3系列的特点及应...

高度集成µPMIC MAX8893处理器的功能及...

Maxim推出的用于多媒体应用处理器的高度集成µPMIC MAX8893。器件在2.5mm x 3.....
发表于 2020-11-26 11:50 57次阅读
高度集成µPMIC MAX8893处理器的功能及...

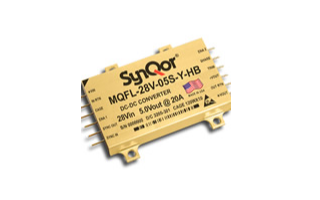

SynQor MQFL-28V产品系列DC-DC...

SynQor公司推出的MQFL-28V产品系列的高可靠DC-DC转换器系列产品。采用SynQor的实....
发表于 2020-11-26 11:44 74次阅读
SynQor MQFL-28V产品系列DC-DC...

如何选用DC/DC转换器IC外围器件?

外围器件的选用 在此说明关于如何选用DC/DC转换器IC外围器件。因外围器件对DC/DC转换器的各个....
发表于 2020-11-26 11:33 132次阅读
如何选用DC/DC转换器IC外围器件?

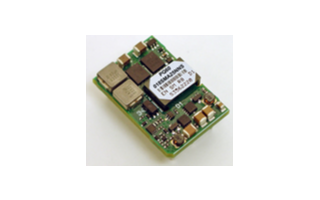

DC-DC转换器PQ60xxxSMx系列的功能特...
