DC/DC开关稳压控制器LTC3775的主要特性及功能分析

2020年11月24日 10:33 次阅读

一种恒定频率、脉冲前沿调制、电压模式电压前馈架构提供了一个可选固定或250kHz至1MHz的可锁相(PLL)频率。输出电流检测通过监视顶端和底端MOSFET的电流实现,从而允许对电感器电流的逐周期控制。此外,LTC3775具有可调软启动,以控制接通时间并控制浪涌电流。可选脉冲跳跃模式或强制连续模式是用户控制的,以优化轻负载效率。LTC3775具有精确的0.6V基准,在-40°C至125°C的工作温度范围内,准确度为±0.75%。

LTC3775采用耐热增强型3mmx3mmQFN-16封装。LTC3775E在-40°C至85°C的温度范围内工作。

DC/DC开关稳压控制器LTC3775的主要特性及功能分析

性能概要:LTC3775

●VIN范围:4.5V至38V

●VOUT范围:0.6V至0.8VIN

●低的最小接通时间《30ns

●强大的内置N沟道MOSFET驱动器

●脉冲前沿调制电压模式控制

●电压前馈补偿

●检测电阻器或RDS(ON)电流检测

●可编程的逐周期电流限制

●250kHz至1MHz的可锁相固定频率

●可编程的软启动

●在-40ºC至+125ºC温度范围内具±0.75%基准电压准确度

责任编辑:gt

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

BLDC驱动板如何合理布局(第一期)

主题简介及亮点:电机控制软硬件工程师从级别上一般分为工程师、高级工程师、专家及科学家。每个岗位对个人的要求和技能是不一样
发烧友学院发表于 2019-06-19 00:00 5535次阅读
BLDC驱动板如何合理布局(第一期)

档案馆环境监控系统

一直以来,档案馆都属于负责接收、征集、管理档案和展开档案的机构。档案馆中的档案从广义上讲,档案是国家....
发表于 2020-11-24 17:39 33次阅读
档案馆环境监控系统

浮球液位控制器浮球开关原理

液体都有浮力,而浮球系统(一般都有相应的辅助设备)是根据液体的浮力而配套制作的,当液位上涨时,浮球系....
发表于 2020-11-24 16:59 34次阅读
浮球液位控制器浮球开关原理

选择气体控制报警器的要点有哪些,有何安装事项

近年来,随着环境治理力度的不断加大,我国各重点工业企业基本都安装了超标报警设施。而气体报警控制器作为....
发表于 2020-11-24 14:10 55次阅读
选择气体控制报警器的要点有哪些,有何安装事项

智能灯串开发资料全开源,为冬天装点烂漫星空

智能灯串可以说是日常生活中最常见的照明设备之一,其主要运用在节日或者派对等氛围烘托上。 现在到了严寒....
发表于 2020-11-24 14:08 69次阅读
智能灯串开发资料全开源,为冬天装点烂漫星空

基于PLC可编程控制器实现涡流检测装置的功能设计

目前国外的无损检测技术正在从NDE向ANDE和QNDE发展,也就是说从一般的无损检测技术向自动无损检....
发表于 2020-11-24 10:43 306次阅读
基于PLC可编程控制器实现涡流检测装置的功能设计

基于数字信号处理器和PID控制算法实现磁轴承控制...

主动磁悬浮轴承(简称磁轴承)系统主要由被悬浮物体(即转子)、位移传感器、控制器和功率放大器等组成。位....
发表于 2020-11-24 10:37 63次阅读
基于数字信号处理器和PID控制算法实现磁轴承控制...

可独立驱动8个LED的LP3944驱动器

功能描述 LP3944是一种集成设备,能够内部通电复位独立驱动8个LED。这个装置也是 有源低复位包含一个内部精密振...
发表于 2020-11-23 17:05 101次阅读
可独立驱动8个LED的LP3944驱动器

采用多电源BCD技术的低压侧电磁阀驱动器L98SI详解

八个低RDSon数据输出 (25°C时IO=1A时为0.5Ω,VCC=5V±5%) 8位串行输入数据(SPI) 8位串行诊断输...
发表于 2020-11-23 16:14 0次阅读
采用多电源BCD技术的低压侧电磁阀驱动器L98SI详解

太阳能路灯如何进行故障检测和解决方法

1.对太阳能路灯控制器:控制器上的红灯表示正在充电,闪烁的红灯表示电池已满,控制器正在用小电流脉冲充....
发表于 2020-11-23 15:37 130次阅读
太阳能路灯如何进行故障检测和解决方法

我国服务机器人市场飞速发展,家用服务机器人目前是...

服务机器人产业链的上游主要包括原材料和核心零部件。其中,核心零部件主要包括智能芯片、控制器、传感器、....
发表于 2020-11-23 15:34 356次阅读
我国服务机器人市场飞速发展,家用服务机器人目前是...

500V离线式,无电感交流输入线性稳压器(LDO)ZCC2786介绍

ZCC2786是一款紧凑型无电感设计的离线式线性稳压器。ZCC2786可提供两组输出2786可提供一组0.66×VOUT的输出...
发表于 2020-11-23 15:09 82次阅读
500V离线式,无电感交流输入线性稳压器(LDO)ZCC2786介绍

Linear DC/DC转换器LT3492的优势...

凌力尔特公司 (Linear Technology Corporation) 推出的 2.1MHz ....
发表于 2020-11-23 11:50 63次阅读
Linear DC/DC转换器LT3492的优势...

英唐智控拟取得上海芯石40%股权,加码SiC功率...

英唐智控拟取得上海芯石40%股权并成为第一大股东,加码SiC功率器件 英唐智控发布关于收购上海芯石股....
发表于 2020-11-23 10:21 163次阅读
英唐智控拟取得上海芯石40%股权,加码SiC功率...

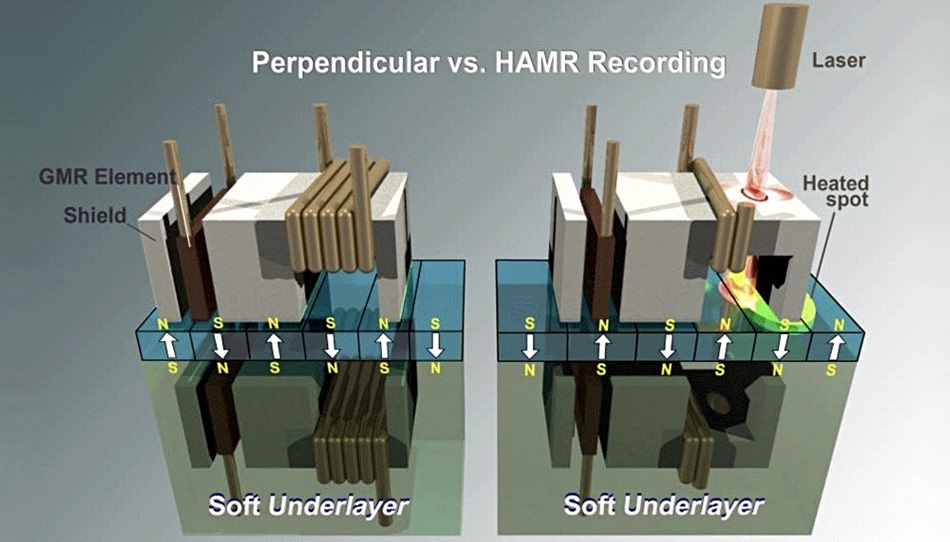

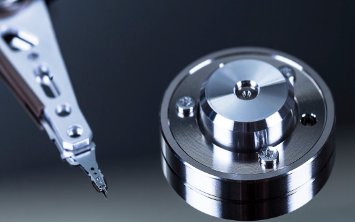

希捷表示将直接推出24TB HAMR硬盘
