反相放大器和同相放大器的过程和区别及选择方式概述

2020年11月14日 11:03 次阅读

电子电路中的运算放大器,有同相输入端和反相输入端,输入端的极性和输出端是同一极性的就是同相放大器,而输入端的极性和输出端相反极性的则称为反相放大器。

反相放大器

图一运放的同向端接地=0V,反向端和同向端虚短,所以也是0V,反向输入端输入电阻很高,虚断,几乎没有电流注入和流出,那么R1和R2相当于是串联的,流过一个串联电路中的每一只组件的电流是相同的,即流过R1的电流和流过R2的电流是相同的。

流过R1的电流:I1=(Vi-V-)/R1………a

流过R2的电流:I2=(V--Vout)/R2……b

V-=V+=0………………c

I1=I2……………………d

求解上面的初中代数方程得

Vout=(-R2/R1)*Vi

这就是传说中的反相放大器的输入输出关系式了。

同相放大器

图二中Vi与V-虚短,则Vi=V-……a

因为虚断,反向输入端没有电流输入输出,通过R1和R2的电流相等,设此电流为I,由欧姆定律得:

I=Vout/(R1+R2)……b

Vi等于R2上的分压,即:Vi=I*R2……c

由abc式得Vout=Vi*(R1+R2)/R2

这就是传说中的同相放大器的公式了。

选择同相放大器还是反相放大器

运算放大器可以接成同相放大也可以接成反相放大,那使用同相放大好还是反相放大好呢?我们先来看同相放大和反相放大的区别:

同相放大器特点

优点:输入阻抗和运放的输入阻抗相等,接近无穷大

缺点:放大电路没有虚地,因此有较大的共模电压,抗干扰能力相对较差,使用时要求运放有较高的共模抑制比,另一个小缺点就是放大倍数只能大于1

反相放大器特点

优点:两个输入端电位始终近似为零(同相端接地,反相端虚地),只有差模信号,抗干扰能力强

缺点:输入阻抗很小,等于信号到输入端的串联电阻的阻值

对比同相放大器和反相放大器

另外就是二者的增益计算公式不同,相位相反。由此可见,对比它们要在以下几个方面:输入输出阻抗,共模的抗干扰。

同相放大器的输入阻抗和运放的输入阻抗相等,接近无穷大,同相放大器的输入电阻取值大小不影响输入阻抗;而反相放大器的输入阻抗等于信号到输入端的串联电阻的阻值。因此当要求输入阻抗很高的时候就应选择同相放大器。

同相放大器的输入信号范围受运放的共模输入电压范围的限制,反相放大器则无此限制。因此如果要求输入阻抗不高且相位无要求时,首选反相放大,因为反相放大只存在差模信号,抗干扰能力强,可以得到更大的输入信号范围。

在设计中要求放大倍数相同的情况下尽量选择数值小的电阻配合,这样可以减小输入偏置电流的影响和分布电容的影响。如果很计较功耗,则要在电阻数值方面折中。
责任编辑LK

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

运放电路设计3节课 ——《运放第1部:运放入门课程》

相关课程推荐:8部全系列运放应用电路教程,带你吃透运放设计点击链接了解课程:http://t.elecfans.com/
发烧友学院发表于 2019-05-14 00:00 12469次阅读
运放电路设计3节课 ——《运放第1部:运放入门课程》

共模抑制比随共模交流信号变化的原因

在《放大器共模抑制比(CMRR)参数评估与电路共模抑制能力实例分析》文中,介绍使用共模抑制比的倒数,....
发表于 2020-11-14 11:09 112次阅读
共模抑制比随共模交流信号变化的原因

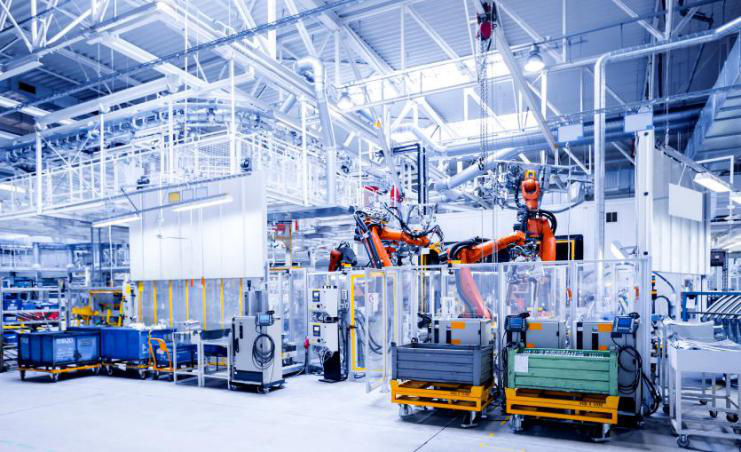

工业触控显示设备可以应用于哪些工业场景

十四五规划《建议》公布,指出坚持把发展经济的着力点放在实体经济上,坚定不移建设制造强国、质量强国、网....
发表于 2020-11-13 14:36 63次阅读
工业触控显示设备可以应用于哪些工业场景

QORVO低相位噪声放大器的主要特点以及典型应用

有害的相位噪声会导致信号完整性差,从而导致性能不合格。QORVO的低相位噪声放大器产品线解决了这一问....
发表于 2020-11-12 15:09 70次阅读
QORVO低相位噪声放大器的主要特点以及典型应用

浅谈QORVO低相位噪声放大器的特点以及应用

有害的相位噪声会导致信号完整性差,从而导致性能不合格。QORVO的低相位噪声放大器产品线解决了这一问....
发表于 2020-11-12 15:06 28次阅读
浅谈QORVO低相位噪声放大器的特点以及应用

采用真有效值变换器AD736实现轨道感应电压智能...

随着列车运行速度的提升,铁道部规划在未来的列车运行中将逐步取消地面信号机而只使用车上信号系统的重大体....
发表于 2020-11-12 10:01 236次阅读
采用真有效值变换器AD736实现轨道感应电压智能...

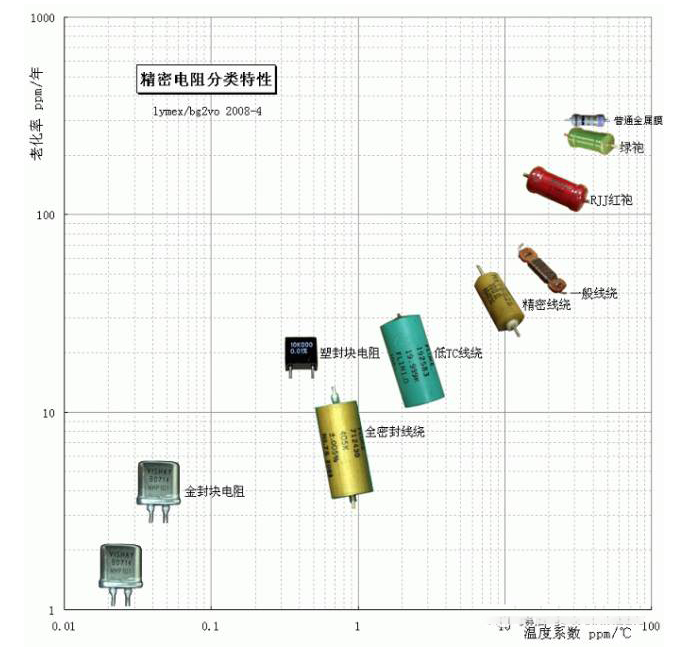

精密电阻的分类,典型的精密电阻分享

对于不是搞计量的不需要分的那么清楚,可以大体上认为高精密、高准确、低误差等是一个意思。
发表于 2020-11-12 09:38 130次阅读
精密电阻的分类,典型的精密电阻分享

如何设置晶体管的Q点偏置?看看这篇文章就知道了

晶体管的稳态操作在很大程度上取决于其基极电流,集电极电压和集电极电流值,因此,如果晶体管要正确地用作线性放大器...
发表于 2020-11-12 09:18 337次阅读
如何设置晶体管的Q点偏置?看看这篇文章就知道了

万用表测接地电阻方法 接地电阻为什么越小越好?

1万用表测接地电阻方法 用万用表在不同土质的土壤对接地电阻进行了实验,并将万用表所测数据和专用接地电....
发表于 2020-11-11 14:46 147次阅读
万用表测接地电阻方法 接地电阻为什么越小越好?

Hexfets如何为开关模式电源(SMPS)做出...

Severns介绍了Hexfets如何为开关模式电源(SMPS)做出了出色的贡献。但他明确建议,对于....
发表于 2020-11-11 09:32 131次阅读
Hexfets如何为开关模式电源(SMPS)做出...

放大器还不知道怎么分类?一文轻松搞清楚明白

并非所有放大器都相同,并且它们的输出级的配置和操作方式也有明显的区别。理想放大器的主要工作特性是线性,信号增益...
发表于 2020-11-11 09:23 252次阅读
放大器还不知道怎么分类?一文轻松搞清楚明白

关于热电偶温度传感器与热电阻温度传感器之间的选择

在日常工作当中经常遇到使用温度传感器,热电偶和热电阻虽然都是作为感温元件,但是他们的原理和功用是不同....
发表于 2020-11-10 16:50 43次阅读
关于热电偶温度传感器与热电阻温度传感器之间的选择

Ohmite工业级电阻器新品

超过90年来,Ohmite一直是高电流,高电压和高能量应用的电阻产品的领先提供商。该公司完整的电阻器....
发表于 2020-11-10 15:55 119次阅读
Ohmite工业级电阻器新品

电子元器件识别与检测

电子元器件是指电子元件和电小型的机器、仪器的组成部分,其本身常由若干零件构成,可以在同类产品中通用,....
发表于 2020-11-10 15:49 394次阅读
电子元器件识别与检测

电容器放在潮湿的地方会有什么影响吗

因为当空气中湿度过高时,水膜凝聚在电容器外壳表面,可使电容器的表面绝缘电阻下降。此处,对于半密封结构....
发表于 2020-11-10 15:08 39次阅读
电容器放在潮湿的地方会有什么影响吗

网络信号总是连接超时,手机信号增强器解决烦恼

人人都离不开网络的今天,你有没有遇到这样的情况?刷视频三分钟、转圈1小时,网络延迟,玩游戏只能送人头....
发表于 2020-11-10 14:50 44次阅读
网络信号总是连接超时,手机信号增强器解决烦恼

网络连接超时怎么办,手机信号增强器显身手

网络,目前已经成为人们生活中不可或缺的一部分,从PC端互联网到手机端互联网,可谓是一个大的飞跃,手机....
发表于 2020-11-10 14:20 150次阅读
网络连接超时怎么办,手机信号增强器显身手

在基本公共发射极放大器电路中发射极电阻的作用详解

AC信号放大器电路的目的是稳定放大器的DC偏置输入电压,从而仅放大所需的AC信号。 这种稳定是通过使用发射极电...
发表于 2020-11-10 09:17 461次阅读
在基本公共发射极放大器电路中发射极电阻的作用详解

使用 D类放大器轻松实现可穿戴和IOT音频

摘要 : 耗电的显示器并不是与电池供电的便携式,可穿戴和IoT设备接口的最有效媒介。因此,低功率音频正迅速成为更受...
发表于 2020-11-10 09:16 281次阅读
使用 D类放大器轻松实现可穿戴和IOT音频

紫光展锐推出5G射频前端解决方案,可实现降低15...

紫光展锐今日推出5G射频前端解决方案,满足各类复杂场景对5G的需求,将为用户带来出色的续航时间、稳定....
发表于 2020-11-10 09:08 86次阅读
紫光展锐推出5G射频前端解决方案,可实现降低15...

几种放大器电路总结分析

通常,我们认为放大器是我们在家庭中使用的收音机,CD播放器和立体声音响中的音频放大器。在本放大器教程部分,我们...
发表于 2020-11-09 09:15 422次阅读
几种放大器电路总结分析

直流电桥测电阻的使用步骤和注意事项详细说明

 相信很多电子工程师都知道直流电桥,那么很多人其实可能不知道直流电桥测电阻,那么你知道直流电桥测电阻....
发表于 2020-11-07 12:01 516次阅读
直流电桥测电阻的使用步骤和注意事项详细说明

三极管开关基本原理

1.基极必须串接电阻,保护基极,保护CPU的IO口。 2.基极根据PNP或者NPN管子加上拉电阻或者....
发表于 2020-11-07 11:21 614次阅读
三极管开关基本原理

关于放大器中的交叉失真问题探究

我们已经看到,A类放大器配置的主要缺点之一是由于偏置在其中心Q点附近而导致其低全功率效率额定值。 但是我们也知...
发表于 2020-11-07 10:54 303次阅读
关于放大器中的交叉失真问题探究

Custom MMIC低相位噪声放大器的主要特性...

有害的相位噪声会导致信号完整性差,从而导致不合格的性能。Custom MMIC低相位噪声放大器生产线....
发表于 2020-11-06 15:42 32次阅读
Custom MMIC低相位噪声放大器的主要特性...

【放大器学习】B类放大器特性分析

为了通过在热的形式降低了浪费的功率提高先前A类放大器的全功率效率,能够在其输出级的两个晶体管产生了通常称为一个...
发表于 2020-11-06 09:13 511次阅读
【放大器学习】B类放大器特性分析

手机信号放大器可增强信号,它的原理是怎样的

手机信号放大器通信技术的发展过程,就是研究如何在更短的时间,传输更大信息量的过程。 为了达到这个目的....
发表于 2020-11-05 16:13 79次阅读
手机信号放大器可增强信号,它的原理是怎样的

安装信号放大器后的常见问题以及解决办法的介绍

通常在高层楼、城中村、出租屋、KTV等娱乐场所这些手机信号比较弱的地方,都可以看见安装的手机信号放大....
发表于 2020-11-05 15:39 62次阅读
安装信号放大器后的常见问题以及解决办法的介绍

泰克DMM4050和DMM4040万用表的特点及...

泰克DMM4050和DMM4040万用表提供了6.5位分辨率,可以以0.0024%的基本V DC准确....
发表于 2020-11-05 09:55 267次阅读
泰克DMM4050和DMM4040万用表的特点及...

放大器学习:带你探究甲类放大器

公共发射器(CE)放大器旨在通过仅几毫伏的相对较小的输入信号电压产生较大的输出电压摆幅,并且主要用作“小信号放...
发表于 2020-11-05 09:13 242次阅读
放大器学习:带你探究甲类放大器

几种常被误用的放大器共模抑制比测量方法的不足之处

测量放大器的失调电压、偏置电流参数,可根据所设计的电路简易调整就能完成测试。而共模抑制比参数的测试方....
发表于 2020-11-04 18:00 370次阅读
几种常被误用的放大器共模抑制比测量方法的不足之处

如何用晶体管搭建逻辑门电路?

常见的晶体管有二极管、三极管和MOS管,主要的逻辑门电路:与门、或门、非门、与非门、或非门、异或门等....
发表于 2020-11-04 15:46 327次阅读
如何用晶体管搭建逻辑门电路?

什么是晶体管?它是如何工作的?

数据表中使用的一些主要FET规格定义如下。其中一些参数对于不同类型的FET(例如JFET)特别重要,....
发表于 2020-11-04 15:40 526次阅读
什么是晶体管?它是如何工作的?

重庆西部电子电路产业园吸引多地企业代表前往参观考...

绿然科技集团控股子公司重庆瑜瀚科技有限公司投资运营的重庆荣昌西部电子电路工业园,旨在打造中国西部地区....
发表于 2020-11-04 10:13 331次阅读
重庆西部电子电路产业园吸引多地企业代表前往参观考...

比率特性解析:器件输出与待测量和其他电压或电流的比例

本文中所说的比率特性是指器件输出与待测量和其他电压或电流的比例有关。 传感器和阻性检测元件 许多传感器的输出...
发表于 2020-11-04 09:26 202次阅读
比率特性解析:器件输出与待测量和其他电压或电流的比例

低噪声设计选择最佳放大器时涉及到的权衡问题

如果源电阻较大,源电阻的约翰逊噪声可能远高于运算放大器的电压噪声和由电流噪声产生的电压。但需要注意,....
发表于 2020-11-03 17:58 278次阅读
低噪声设计选择最佳放大器时涉及到的权衡问题

手机信号不好的原因是什么,对此有什么解决方案吗

经常有人抱怨手机信号差,室内手机信号不稳定等问题。信号问题确实令人烦恼,殊不知不同情况手机信号差的原....
发表于 2020-11-03 16:55 283次阅读
手机信号不好的原因是什么,对此有什么解决方案吗

如何在过压条件下保护ADC输入

ADC输入的过驱一般发生于驱动放大器电轨远远大于ADC最大输入范围时,例如,放大器采用±15 V供电....
发表于 2020-11-03 16:16 271次阅读
如何在过压条件下保护ADC输入

如何避免插接件端子退针不及时发现增大烧车风险?

插接件端子退针如不及时发现,有接触电阻增大烧车之风险,此类问题时有发生,改善迫在眉睫。我们要分析退端....
发表于 2020-11-03 14:55 253次阅读
如何避免插接件端子退针不及时发现增大烧车风险?

电流检测放大器TS1101的性能特点及应用范围

Silicon Labs的单向和双向电压输出电流检测放大器是目前已面市的最低功耗和最精确的电流检测放....
发表于 2020-11-03 10:43 216次阅读
电流检测放大器TS1101的性能特点及应用范围

吉时利高电阻/低电流静电计Keithley643...

安泰测试给西安某研究所交付一台高电阻/低电流静电计Keithley6430,并为客户提供了实操演示。....
发表于 2020-11-03 10:10 80次阅读
吉时利高电阻/低电流静电计Keithley643...

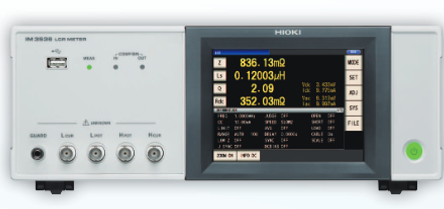

LCR数字电桥的工作原理和有哪些测试技巧

LCR数字电桥是用来测量电感、电容、电阻参量的仪器,通常包含Z,Y,θ,Rs,Rp,X,G,B,Ls....
发表于 2020-11-03 10:04 256次阅读
LCR数字电桥的工作原理和有哪些测试技巧

硬件工程师百问百答

1请列举您知道的电阻、电容、电感品牌(最好包括国内、国外品牌)。 电阻: 美国:AVX、VISHAY....
发表于 2020-11-03 10:00 791次阅读
硬件工程师百问百答

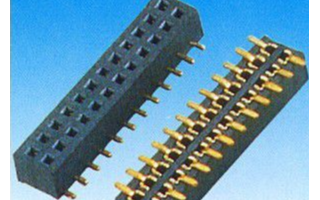

一系列高性价比的2.54mm无护罩排针

Amphenol FCI EconoStik2.54mm排针是一系列高性价比的2.54mm无护罩排针....
发表于 2020-11-02 16:34 202次阅读
一系列高性价比的2.54mm无护罩排针

低噪声高线性度放大器BGU8052的性能特性及应...

BGU8052是一款低噪声高线性度放大器,适合无线基础设施应用,具有支持TDD系统的快速关断功能。 ....
发表于 2020-11-02 11:50 116次阅读
低噪声高线性度放大器BGU8052的性能特性及应...

使用台式万用表测量电阻,2线、OR和4线该怎么选

台式万用表是常用的电阻测量仪器,但实际应用中万用表测量电阻的方法你都用对了么?下面就让我们来看看一些....
发表于 2020-11-02 09:47 118次阅读
使用台式万用表测量电阻,2线、OR和4线该怎么选

电子电路企业发展需要钱,但钱非万能

今年,由于新冠肺炎病毒突袭,给企业经营带来了许多困难,政府机构及时出台了许多政策支持企业发展,特别是....
发表于 2020-11-02 09:33 537次阅读
电子电路企业发展需要钱,但钱非万能

什么是超绝缘计/高阻计,如何测量绝缘电阻

想必大家对导体和绝缘体不会陌生,导体是指电比较容易流通的物体(金属等),绝缘体是指电比较难以流通的物....
发表于 2020-11-02 09:32 148次阅读
什么是超绝缘计/高阻计,如何测量绝缘电阻

反激式电源中的铁氧体磁放大器

该电路的工作方式如下:两个输出端都处于稳压范围时,电阻分压器R14和R13会偏置三极管Q5,进而使Q....
发表于 2020-11-01 10:55 274次阅读
反激式电源中的铁氧体磁放大器

吉时利源表在电子薄膜材料表面电阻测试的解决方案

某一维线性尺度远远小于它的其他二维尺度的材料成为薄膜材料,理论上薄膜材料厚度介于单原子到几毫米,但由....
发表于 2020-11-01 09:55 110次阅读
吉时利源表在电子薄膜材料表面电阻测试的解决方案

伺服电机过载的原因有哪些

步进电机一般不具有过载能力。交流伺服电机具有较强的过载能力。以松下交流伺服系统为例,它具有速度过载和....
发表于 2020-10-31 11:21 438次阅读
伺服电机过载的原因有哪些

1%误差的电阻对共模抑制比产生的影响有多大

如《放大器共模抑制比(CMRR)参数评估与电路共模抑制能力实例分析》中案例,由于电阻误差导致电路共模....
发表于 2020-10-31 09:42 345次阅读
1%误差的电阻对共模抑制比产生的影响有多大

什么是施密特触发器?有什么作用?

当在不使用反馈的开环模式下(例如在基本比较器电路中)操作运算放大器时,运算放大器的非常大的开环增益将....
发表于 2020-10-31 09:35 487次阅读
什么是施密特触发器?有什么作用?

哈工大开发出皮肤界面传感器制造技术

多年来,人们一直探索可集成在人体皮肤上的穿戴式电子设备。对于这类电子设备,此前很难做到在皮肤表面进行....
发表于 2020-10-30 09:41 360次阅读
哈工大开发出皮肤界面传感器制造技术

贴片电阻基础知识全面详解

1、前言 本文结合多年工作经验,以及贴片电阻的一些特性的了解,通过查阅资料总结而成。旨在为硬件工程师....
发表于 2020-10-29 18:02 485次阅读
贴片电阻基础知识全面详解

手机信号差怎么办,信号放大器来解决问题

手机信号不好,有可能是手机硬件原因,也有可能是运营商基站的原因,据调查,大多数情况下是基站的原因。我....
发表于 2020-10-29 14:01 392次阅读
手机信号差怎么办,信号放大器来解决问题

电压输出、电流感测放大器INA250的作用及性能...

INA250 是电压输出、电流感测放大器系列,其集成了一个内部分流电阻,能够在 0V 至 36V 共....
发表于 2020-10-29 11:08 154次阅读
电压输出、电流感测放大器INA250的作用及性能...

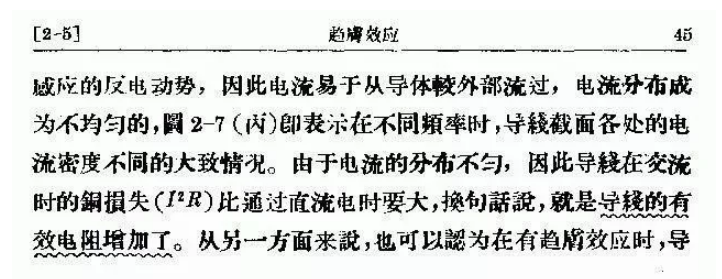

电路中的电阻和截面成反比的原因
