18位数模转换器LTC2757的性能特点及功能实现

2020年11月13日 11:48 次阅读

凌力尔特公司(LinearTechnologyCorporaTIon)推出的业界首款18位数模转换器DAC)LTC2757,该器件提供±1LSBINL(最大值)和±1LSBDNL(最大值)的精确DC规格。LTC2757在±10V输出电压范围内有18位准确度,从而提供2.1us的满标度稳定时间和1.4nV•s的低干扰脉冲。快速稳定和低干扰降低了谐波失真,从而有可能产生较高频率、更低噪声的输出波形。这种DC和AC准确度的独特结合将使得更高性能的仪表、自动测试设备、数据采集系统和医疗设备设计得以实现。

利用软件或引脚搭接可选择6个独特的输出电压范围(0V至5V、0V至10V、±10V、±5V、±2.5V和-2.5V至+7.5V),从而无需增加精确的增益级,并允许客户随时改善生产物流和调节库存组合。

18位数模转换器LTC2757的性能特点及功能实现

电流模式输出使用户能够选择他们自己的外部放大器以优化速度、准确度、噪声、功率或其它参数,并允许电压输出摆幅超出DAC的电源轨范围。其它具内部放大器的18位DAC不能摆幅超出0V至5V范围,并将输出限制在电源轨附近。

LTC2757运用一个双向并行输入/输出接口,该接口允许任何内部寄存器回读以及DAC输出范围设定。电压控制的偏移和增益调节引脚使用户能够消除系统偏移、增益误差或基准误差。

LTC2757DAC采用7mmx7mm48引脚LQFP封装。

性能概要如下:

•在温度范围具18位±1LSBINL和±1LSBDNL

•针对6种软件可设定输出范围具有保证的线性度

•单极性0V至+5V,0V至+10V

•双极性±10V、±5V、±2.5V、-2.5至+7.5V

•在温度范围具有保证的单调性

•低的1uA(最大值)电源电流

•低的1.4nV•s干扰脉冲

•18位稳定时间:2.1us

•2.7V至5.5V单电源工作

•电压控制的偏移和增益微调

•具所有寄存器回读的并行接口

•无论输出范围是多少,均清除和加电复位至0V

•48引脚7mmx7mmLQFP封装

责任编辑:gt

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

云龙51单片机视频教程 010-1602液晶显示原理及应用

目前国内公认的最好的视频教程,通俗易懂,容易上手,非常适合初学者,被大量的培训机构采用。只要你认真看,认真听,保证让你学
发烧友学院发表于 2018-08-02 00:00 0次阅读
云龙51单片机视频教程 010-1602液晶显示原理及应用

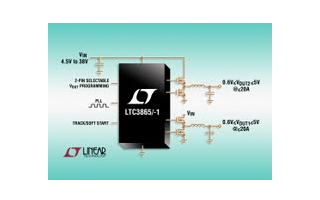

降压型DC/DC控制器LTC3865/-1的功能...

凌力尔特公司 (Linear Technology Corporation) 推出的效率为 95% ....
发表于 2020-11-13 11:59 76次阅读
降压型DC/DC控制器LTC3865/-1的功能...

RF Data Converter IP设计仿真...

这次我们将演示 RF Data Converter IP 设计仿真测试激励文件示例。 本篇博文旨在演....
发表于 2020-11-12 16:41 333次阅读
RF Data Converter IP设计仿真...

贸泽电子与音频芯片创新业者ESS Technol...

贸泽电子分销的ESS Technology产品组合包含SABRE和SABRE PRO数模转换器 (D....
发表于 2020-11-12 14:26 51次阅读
贸泽电子与音频芯片创新业者ESS Technol...

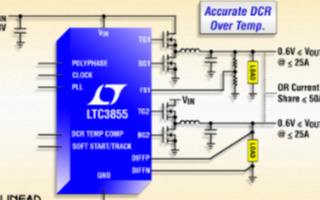

同步降压型DC/DC控制器LTC3855的性能特...

凌力尔特公司 (Linear Technology Corporation) 推出的双输出高效率 (....
发表于 2020-11-11 16:55 107次阅读
同步降压型DC/DC控制器LTC3855的性能特...

LTC2301/LTC2305模数转换器的性能特...

凌力尔特公司(Linear Technology Corporation) 推出的一对单通道/双通道....
发表于 2020-11-10 17:13 112次阅读
LTC2301/LTC2305模数转换器的性能特...

基于数模转换的程控增益控制电路和程控衰减电路

1.Abstract 设想一下,要是能用数码控制的方式控制模拟信号输出的幅度,信号输出的增益能得到调....
发表于 2020-11-10 14:02 381次阅读
基于数模转换的程控增益控制电路和程控衰减电路

宽输入范围DC/DC控制器LT3759的性能特点...

凌力尔特公司 (Linear Technology Corporation) 推出的宽输入范围 DC....
发表于 2020-11-09 09:42 58次阅读
宽输入范围DC/DC控制器LT3759的性能特点...

DAC运放导致使负电源不稳定,求救

为了获得0-5v的直流电压,使用DAC0832芯片和OPA1612运放,电路如下图: 如下图,+-5v电源部分使用金升阳的U...
发表于 2020-11-06 15:54 158次阅读
DAC运放导致使负电源不稳定,求救

凌力尔特单/双/四路轨至轨运算放大器的性能特点及...

凌力尔特公司 (Linear Technology Corporation) 推出的单 / 双 / ....
发表于 2020-11-06 08:56 52次阅读
凌力尔特单/双/四路轨至轨运算放大器的性能特点及...

双输出同步降压型DC/DC控制器LTC3861的...

凌力尔特公司 (Linear Technology Corporation) 推出的双输出同步降压型....
发表于 2020-11-05 11:25 182次阅读
双输出同步降压型DC/DC控制器LTC3861的...

数模转换器使用过程中有哪些误差?

数模转换器使用过程中的误差有哪些?
发表于 2020-11-05 06:32 0次阅读
数模转换器使用过程中有哪些误差?

ADI AD567xR数模转换器(DAC)

Analog Devices, Inc的新款AD567xR数模转换器(DAC)为低功耗12位和16位....
发表于 2020-11-02 16:18 218次阅读
ADI AD567xR数模转换器(DAC)

16位ΣΔ数模转换器DAC161S997的特性及...

DAC161S997 是一款超低功耗的 16 位 ΣΔ 数模转换器 (DAC),可在符合工业标准的 ....
发表于 2020-10-27 10:42 123次阅读
16位ΣΔ数模转换器DAC161S997的特性及...

DAC和ADC响应发生意外滚降的情况解决方案

你在绘制某个信号处理系统的频率响应时,是否遇到过意外滚降的情况原本预计它是平坦的(或至少跟所设计的曲....
发表于 2020-10-23 16:57 644次阅读
DAC和ADC响应发生意外滚降的情况解决方案

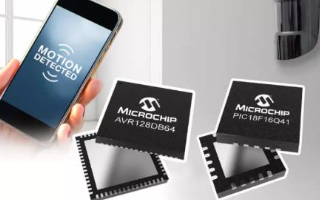

基于传感器的物联网应用依赖于模拟功能和数字控制能...

混合信号物联网系统通常包括多个电源域,AVR DB单片机系列简化了这些设计的挑战,同时通过集成真正的....
发表于 2020-10-23 15:11 562次阅读
基于传感器的物联网应用依赖于模拟功能和数字控制能...

DAC输出在高阻抗模式中被加电的问题分析

该篇将分析对象限定为一个DAC,其中的输出缓冲器在正常模式下被加电:零量程或中量程。文章将分析一下D....
发表于 2020-10-23 15:11 535次阅读
DAC输出在高阻抗模式中被加电的问题分析

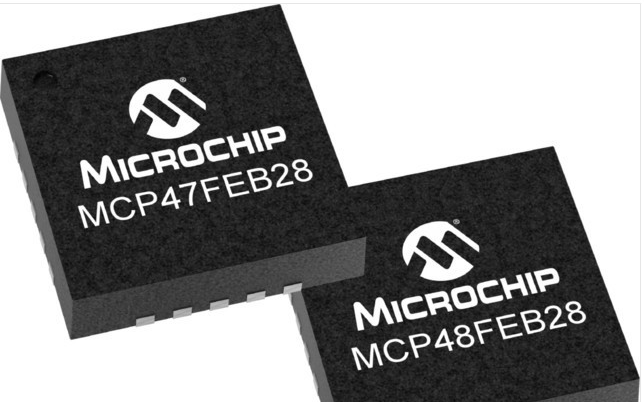

Microchip推出八通道12位数模转换器,支...

八通道12位数模转换器将非易失性存储器与集成参考电压源相结合,降低上电期间的处理器开销,同时支持体积....
发表于 2020-10-22 09:31 179次阅读
Microchip推出八通道12位数模转换器,支...

凌力尔特的低功率模数转换器LTC2259-16的...

凌力尔特公司 (Linear Technology Corporation) 的低功率、16 位、无....
发表于 2020-10-21 10:02 59次阅读
凌力尔特的低功率模数转换器LTC2259-16的...

超高速10位CMOS D/A转换器AD9751的...

AD9751是一个双输入端口的超高速10位CMOS DAC。它内含一个高性能的10位D/A内核、一个....
发表于 2020-10-20 09:53 149次阅读
超高速10位CMOS D/A转换器AD9751的...

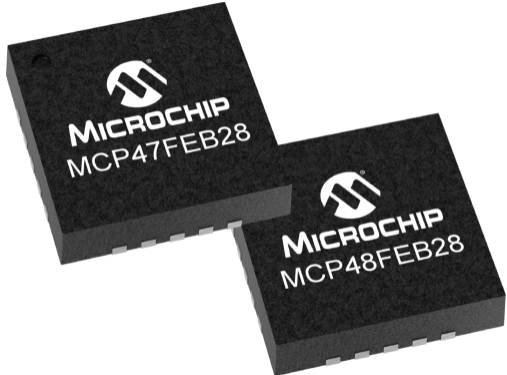

Microchip Technology推出低功...

在当今便携和手持式工业、通信、消费和医疗系统中,在上电期间配置器件时势必会导致大量处理器开销,否则就....
发表于 2020-10-19 17:46 283次阅读
Microchip Technology推出低功...

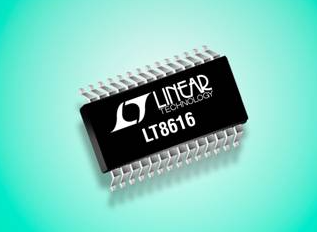

开关稳压器LT8616的性能特点、功能及应用分析

凌力尔特公司 (Linear Technology Corporation)推出的42V、高效率、双....
发表于 2020-10-19 08:29 136次阅读
开关稳压器LT8616的性能特点、功能及应用分析

DC/DC转换器LT8580的性能特点及应用范围...

凌力尔特公司 (Linear Technology Corporation) 推出的电流模式、固定频....
发表于 2020-10-19 07:14 131次阅读
DC/DC转换器LT8580的性能特点及应用范围...

MAX5891数模转换器的参数和测量方法介绍

注意:Maxim提供各种精度的电流输出DAC。本文中,将以MAX5891 作为测量和规格说明的特例。....
发表于 2020-10-16 10:16 81次阅读
MAX5891数模转换器的参数和测量方法介绍

16位数模转换器LTC1595/LTC1596/LTC1596-1

特征 SO-8包(LTC1595) DNL和INL:1LSB最大值 低故障脉冲:1nV-s型 快速沉降至1LSB:2μs(使用...
发表于 2020-10-14 16:42 0次阅读
16位数模转换器LTC1595/LTC1596/LTC1596-1

2.7 V至5.5V的AD5544/AD5554串行输入16/14位DAC

特征 AD5544电话:16位分辨率;入口为±1 LSB(B级);AD5554电话:14位分辨率;最小有效位±0.5(B级);2...
发表于 2020-10-13 15:37 0次阅读
2.7 V至5.5V的AD5544/AD5554串行输入16/14位DAC

基于多位高阶级联的Σ-Δ调制器的应用方案设计

随着电子系统数字化的不断深入,人们对乐音信号回放的要求也越来越高,因此低失真、高效率的D类放大器已成....
发表于 2020-10-11 11:42 189次阅读
基于多位高阶级联的Σ-Δ调制器的应用方案设计

电源噪声和高速DAC的相位噪声有什么影响应该如何...

文中将要讨论的所有噪声源,设计人员可能会茫然不知所措。一种简单的做法是采取某种“推荐解决方案”;但对....
发表于 2020-10-06 18:08 122次阅读
电源噪声和高速DAC的相位噪声有什么影响应该如何...

乘法数模转换器还能用于DAC以外?

某些 DAC 包含可在输出端生成基准电压的 R2R 网络。这些电阻都是精密电阻。它们通常用来根据发送到 DAC 的数字...
发表于 2020-10-01 08:49 808次阅读
乘法数模转换器还能用于DAC以外?

2.7 V至5.5 V的AD5678八进制数模转换器

特征 低功耗八进制数模转换器;四个16位DAC;四个12位DAC;14导/16导TSSOP;片上1.25 V/2.5 V,5 ppm/℃...
发表于 2020-09-30 17:03 156次阅读
2.7 V至5.5 V的AD5678八进制数模转换器

利用多功能DAC AD5755芯片解决提高效率并...

可编程逻辑控制器 (PLC)使用逻辑、时序控制、定时、计数和算术算法等快速、确定性的功能来控制机器和....
发表于 2020-09-30 12:07 243次阅读
利用多功能DAC AD5755芯片解决提高效率并...

2.5 V至5.5 V的AD5337/AD5338/AD5339缓冲电压输出DAC

特征 AD5337 8导MSOP中的2个缓冲8位DAC AD5338、AD5338-1 8导MSOP中的2个缓冲10位DAC AD5...
发表于 2020-09-28 16:42 101次阅读
2.5 V至5.5 V的AD5337/AD5338/AD5339缓冲电压输出DAC

FPGA驱动并行ADC&DAC

概述ADC和DAC是FPGA与外部信号的接口,从数据接口类型的角度划分,有低速的串行接口和高速的并行接口。FP...
发表于 2020-09-27 09:40 303次阅读
FPGA驱动并行ADC&DAC

AD9760和AD9760-50是10位分辨率的高性能、低功耗CMOS数模转换器

特征 *Pin兼容TxDAC产品系列的成员 *125 MSPS更新率 *10位分辨率 *卓越的无杂散动态范围性能 *SFDR...
发表于 2020-09-25 17:50 101次阅读
AD9760和AD9760-50是10位分辨率的高性能、低功耗CMOS数模转换器

贸泽开售用于工业自动化和过程控制应用的 An...

贸泽电子供应的Analog Devices AD567xR DAC提供稳定可靠的低功耗性能,包括耗电....
发表于 2020-09-23 13:07 97次阅读
 贸泽开售用于工业自动化和过程控制应用的  An...

利用PWM和小型R-2R梯形DAC达到减小纹波和...

将PWM和小型R-2R梯形DAC相结合可同时提高双方的性能,它能显著减小PWM纹波,还能提高数模转换....
发表于 2020-09-23 12:44 232次阅读
利用PWM和小型R-2R梯形DAC达到减小纹波和...

使用零交越失真放大器改善数模转换器系统中的INL...

数模转换器广泛用于各种应用中,并常常搭配放大器使用,以便对输出信号进行调理。 放大器可以提升输出电流....
发表于 2020-09-19 10:25 146次阅读
使用零交越失真放大器改善数模转换器系统中的INL...

EV12AD550数字转换器的相关应用以及特点分...

EV12AD550是一款12位ADC,支持空间应用的双S波段,每通道采用真正的单核架构,提供高光谱纯....
发表于 2020-09-17 09:46 88次阅读
EV12AD550数字转换器的相关应用以及特点分...

调制器输出端的寄生信号的产生原因和如何消除

最近评估了 TRF3720 全面集成型 IQ 调制器和 PLL/VCO 线性性能。在测量 OIP3 ....
发表于 2020-09-16 10:26 165次阅读
调制器输出端的寄生信号的产生原因和如何消除

DAC7624和DAC7625是12位四路电压输出数模转换器

特征 ●低功率:20mW ●单极或双极操作 ●沉降时间:10μs至0.012% ●12位线性度和单调性:–40°C至+85°C ●...
发表于 2020-09-15 17:10 101次阅读
DAC7624和DAC7625是12位四路电压输出数模转换器

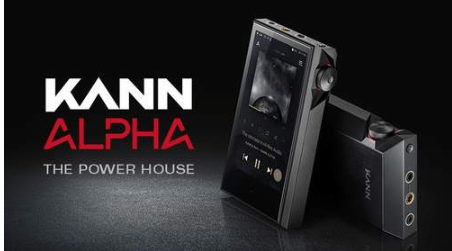

Kann推出集成独立耳机放大模块的数字音频播放器
