ADC驱动器LT6350的性能特点及适用范围

2020年11月13日 11:37 次阅读

凌力尔特公司(LinearTechnologyCorporaTIon)推出的33MHz、低噪声、轨至轨输入和输出的ADC驱动器LT6350,该器件在仅350ns内就可稳定至16位。它适合驱动最新和最高性能的SARADC(例如:LTC2393-16)。LT6350含有两个运算放大器和匹配的电阻器,以从一个单端高阻抗输入产生一个差分输出。结果,无需外部反馈电阻器就可实现数值为2的差分增益,通过使用反馈电阻器,还可获得更高的增益。两个内部运放均可实现一个低的1.9nV/Hz输入参考噪声密度,从而产生仅为8.2nV/Hz的总输出参考噪声。LT6350使高性能ADC能够在1MHz带宽上实现好于110dB的SNR。

ADC驱动器LT6350的性能特点及适用范围

输入运放经过微调,以在输入范围内实现恒定的低差分输入参考电压失调,从而防止VOS步进产生降额失真。在100kHz时,LT6350在典型情况下可实现-102/-97dBc的HD2/HD3。

LT6350提供轨至轨输入和输出范围。用单一5V电源,输出可以从0.055V摆动至4.945V,而且通过使用一个负电源,每个输出都可从0V摆动至4.945V。LT6350在2.7V至12V的总电源电压范围工作。LT6350消耗4.8mA电源电流,且具有停机模式,允许系统在不工作时降低功耗。

完全规格在商用(0°C至70°C)、工业(-40°C至85°C)和扩展(-40°C至125°C)温度范围的LT6350版本采用8引线MSOP和3mmx3mmDFN封装。以1,000片为单位批量购买,每片价格为2.59美元。

性能概要如下:

-轨至轨输入和输出

-快速稳定时间:240ns,0.01%,8VP-P输出步进

-1.9nV/√Hz输入参考运放噪声

-高阻抗输入

-无需外部增益电阻器

-采用2.7V至12V电源工作,4.8mA电源电流

-低功率停机

-低失真(HD2/HD3):100kHz时-102dBc/-97dBc,VOUTDIFF=4VP-P

-高DC线性度:《±1LSB,16位,8VP-P

-采用3mmx3mm8引脚DFN和8引线MSOP封装

责任编辑:gt

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

低速模数电路设计4节课——《ADC第1部,低速模数混合电路设计》

掌握低速传感器信号采集的模拟电路设计,ADC芯片选型及应用。相关课程推荐:6部模电全系列教程,助你构建解决问题的基础和方
发烧友学院发表于 2019-05-14 00:00 6091次阅读
低速模数电路设计4节课——《ADC第1部,低速模数混合电路设计》

高速同步MOSFET驱动器LTC4449的性能特...

凌力尔特公司 (Linear Technology Corporation) 推出的高速同步 MOS....
发表于 2020-11-13 11:49 66次阅读
高速同步MOSFET驱动器LTC4449的性能特...

LT3845的高可靠性升级版的性能特性及功能作用...

Linear Technology Corporation) 推出的LT3845的高可靠性 (MP)....
发表于 2020-11-13 11:37 76次阅读
LT3845的高可靠性升级版的性能特性及功能作用...

基于80C51单片机和CH375芯片实现打印机驱...

本课题来源于北京普析通用公司的一个项目。由于公司现有单机版光谱仪器产品(如1810、T6等)采用的是....
发表于 2020-11-13 10:32 194次阅读
基于80C51单片机和CH375芯片实现打印机驱...

哪位大神可以分享一下STM8ADC的时序图吗?

求分享STM8ADC的时序图
发表于 2020-11-13 06:10 0次阅读
哪位大神可以分享一下STM8ADC的时序图吗?

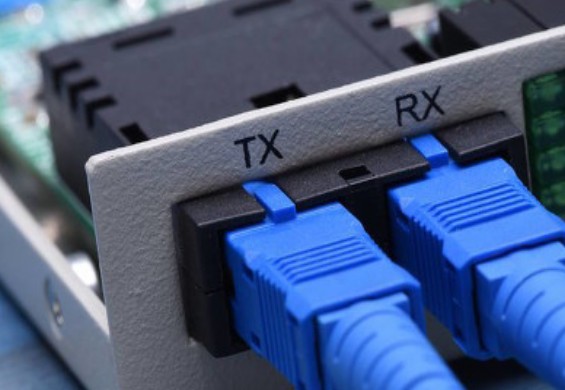

MACOM驱动程序致力于实现最大信号完整性和最小...

MACOM拥有广泛的光调谐器驱动程序,其数据速率从1 Gbps到100 Gbps,甚至更高数百米至数....
发表于 2020-11-12 15:11 45次阅读
MACOM驱动程序致力于实现最大信号完整性和最小...

国产模数转换ADC芯片的现状、困境和历史机遇

FLASH & Half-FLASH ADC由于其并行结构具有最高采样速率可达10GSps以上,但是....
发表于 2020-11-12 14:26 327次阅读
国产模数转换ADC芯片的现状、困境和历史机遇

华为发布业界首款超融合的电驱动系统DriveON...

在近日举办的2020华为多合一电驱动系统DriveONE发布会上,华为发布了业界首款超融合的动力域解....
发表于 2020-11-12 12:43 186次阅读
华为发布业界首款超融合的电驱动系统DriveON...

DC/DC开关稳压控制器LTC3775的性能特点...

凌力尔特公司 (Linear Technology Corporation) 推出的低的最小接通时间....
发表于 2020-11-12 11:35 99次阅读
DC/DC开关稳压控制器LTC3775的性能特点...

视频存储的新趋势和机遇是什么?

随着越来越多的摄像机在越来越长的时间内以越来越高的分辨率捕获更长时间的视频证据,对灵活、可访问且价格....
发表于 2020-11-11 14:43 141次阅读
视频存储的新趋势和机遇是什么?

如何进行启用和处置存储设备

为了有效且具有成本效益地淘汰和处置存储设备,同时又要确保数据安全性并遵守适用法规,精心计划以至关重要....
发表于 2020-11-11 14:39 110次阅读
如何进行启用和处置存储设备

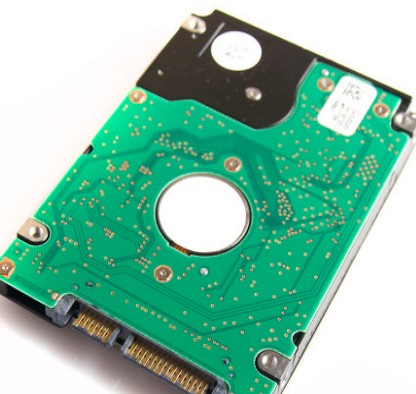

如何选择云存储与外部硬盘

对于大多数人而言,拥有一个安全的地方来存储其数据是至关重要的。这就需要它具备高度安全、易于访问且耐腐....
发表于 2020-11-11 11:34 130次阅读
如何选择云存储与外部硬盘

ADI公司AD7380系列SAR ADC的片内过...

本应用笔记讨论逐次逼近寄存器(SAR)型模数转换器(ADC)中的片内过采样。常见过采样技术有两种:正....
发表于 2020-11-11 11:22 139次阅读
ADI公司AD7380系列SAR ADC的片内过...

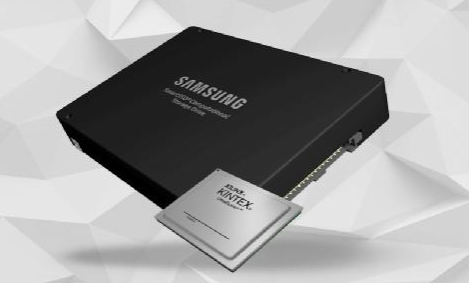

Xilinx 携手三星推出业界首款灵活应变的计算...

赛灵思将在 11 月 10 日至 12 日举办的闪存峰会虚拟大会和博览会上展出 SmartSSD C....
发表于 2020-11-11 11:16 355次阅读
Xilinx 携手三星推出业界首款灵活应变的计算...

高速ADC的数字输出随机化器

有时无法避免模数转换器数字输出的干扰。数字干扰可能来自电容性或电感性耦合或通过接地层的耦合。对于高速ADC来说...
发表于 2020-11-11 10:07 202次阅读
高速ADC的数字输出随机化器

LTC186x系列SAR ADC的性能特性及应用...

凌力尔特公司(Linear Technology Corporation) 推出的一系列引脚和软件都....
发表于 2020-11-10 17:00 78次阅读
LTC186x系列SAR ADC的性能特性及应用...

Ohmite工业级电阻器新品

超过90年来,Ohmite一直是高电流,高电压和高能量应用的电阻产品的领先提供商。该公司完整的电阻器....
发表于 2020-11-10 15:55 85次阅读
Ohmite工业级电阻器新品

Waymo和Daimler联手开发自动驾驶卡车

显然,Daimler急于扩大其自动驾驶卡车的计划。这家汽车巨头正与Waymo合作开发四级自动驾驶卡车....
发表于 2020-11-10 11:32 313次阅读
Waymo和Daimler联手开发自动驾驶卡车

驱动器源极引脚的 MOSFET 的驱动电路开关耗损改善措施

Figure 4 是具有驱动器源极引脚的 MOSFET 的驱动电路示例。它与以往驱动电路(Figure 2)之间的区别只在于驱动...
发表于 2020-11-10 06:00 181次阅读
驱动器源极引脚的 MOSFET 的驱动电路开关耗损改善措施

双输出同步降压型DC/DC控制器LTC3838的...

凌力尔特公司 (Linear Technology Corporation) 推出的高频受控接通时间....
发表于 2020-11-09 08:40 32次阅读
双输出同步降压型DC/DC控制器LTC3838的...

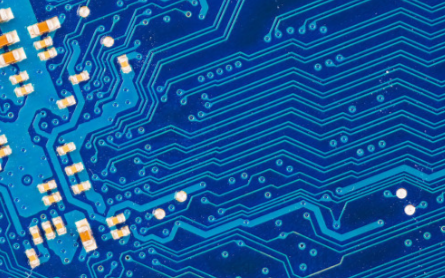

pcb布线数据线和地址线有经验大神能给帮个忙指点一下

pcb布线数据线和地址线。  由其ADC输出出来的高速数据线。有没有必要像图片中那样的画法。  为...
发表于 2020-11-09 07:05 101次阅读
pcb布线数据线和地址线有经验大神能给帮个忙指点一下

常见的直流电桥和交流电桥的详细资料讲解

什么是直流电桥?什么是交流电桥?你真的能分清吗?作为电子工程师,你就需要全面了解直流电桥和交流电桥的....
发表于 2020-11-07 11:30 291次阅读
常见的直流电桥和交流电桥的详细资料讲解

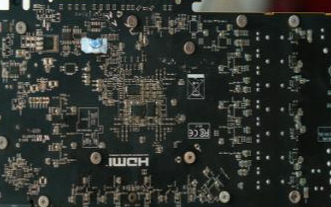

骁龙 865 处理器: iQOO 3 / 5 也...

我们知道搭载骁龙 865 处理器的手机可以单独升级 GPU 驱动,此前小米 10 和 10 Pro ....
发表于 2020-11-06 15:52 773次阅读
骁龙 865 处理器: iQOO 3 / 5 也...

STM8模拟/数字转换器(ADC)有哪些功能特点?

STM8模拟/数字转换器(ADC)简介 STM8模拟/数字转换器(ADC)的主要特点STM8模拟/数字转换器(ADC)的功...
发表于 2020-11-06 06:53 0次阅读
STM8模拟/数字转换器(ADC)有哪些功能特点?

ADC有哪些功能寄存器?

ADC常用的功能寄存器
发表于 2020-11-06 06:26 0次阅读
ADC有哪些功能寄存器?

有源嵌位互补驱动器求助

请教各位,有没有类似UC2715这样,可以输出两路互补驱动的芯片,比如一路驱动占空比为0.4,另外一路为0.6,且中间可...
发表于 2020-11-04 22:52 101次阅读
有源嵌位互补驱动器求助

基于ARM微控制器和L298步进电机控制器实现探...

扫描电化学显微镜(SECM)是80年代发展起来的一种电化学现场检测新技术。该技术驱动非常小的电极(探....
发表于 2020-11-04 10:17 645次阅读
基于ARM微控制器和L298步进电机控制器实现探...

开关量输入输出的三个电路设计问题请教

大家好,我是刚接触电路设计,下面有三个问题想请教各位(分别对应三个附图): 1. 在三极管开关量输出电路中,我一...
发表于 2020-11-03 20:20 184次阅读
开关量输入输出的三个电路设计问题请教

如何在过压条件下保护ADC输入

ADC输入的过驱一般发生于驱动放大器电轨远远大于ADC最大输入范围时,例如,放大器采用±15 V供电....
发表于 2020-11-03 16:16 254次阅读
如何在过压条件下保护ADC输入

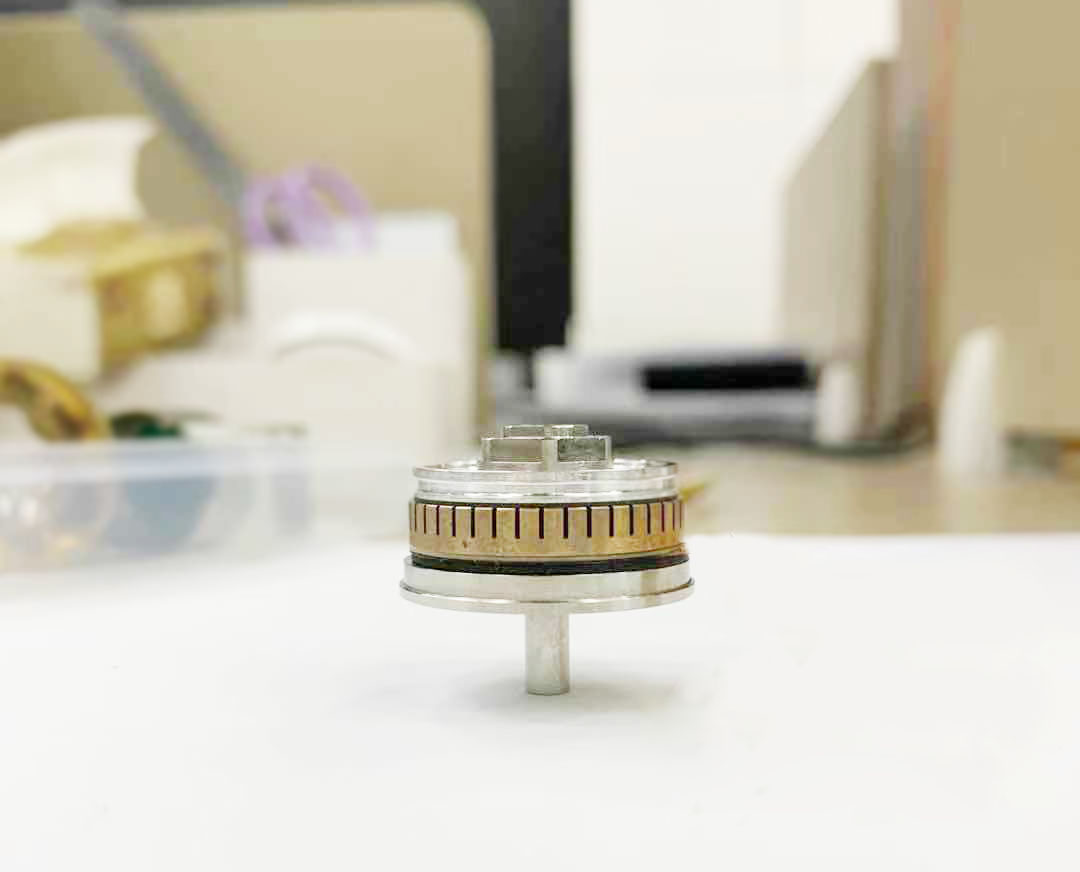

微型电机的优势有哪些,微型电机可应用于哪些行业

微型电机简称压电陶瓷电机,与传统电机不同,微型电机无绕组和磁极,不需要通过电磁作用产生云动力,而是利....
发表于 2020-11-03 14:05 264次阅读
微型电机的优势有哪些,微型电机可应用于哪些行业

模拟数字转换器TS7003的特点及应用范围

Silicon Labs 的模拟数字转换器TS7003专为低功耗和易用性而设计。每个 ADC 的动态....
发表于 2020-11-03 10:52 175次阅读
模拟数字转换器TS7003的特点及应用范围

利用单片机内置ADC实现高分辨率采样

[导读] 相信ADC的应用或多或少都会用到,在很多场合都有分辨率要求,要实现较高分辨率时,第一时间会....
发表于 2020-11-03 09:40 243次阅读
利用单片机内置ADC实现高分辨率采样

UCC27282的优势有哪些

通讯应用使用基于半桥、全桥或同步降压功率拓扑的。这些拓扑使用高性能半桥驱动器实现高频操作和高效率。半桥栅极驱动...
发表于 2020-11-03 06:15 0次阅读
UCC27282的优势有哪些

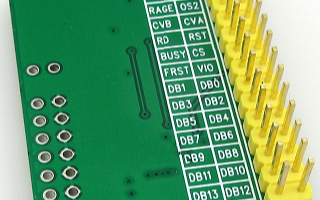

16位ADC数据采集模块AD7606资料

AD7606 数据采集模块,16位ADC,8通道同时200KHz频率采集,每秒8*200K样本。SP....
发表于 2020-11-02 17:40 269次阅读
16位ADC数据采集模块AD7606资料

一文详解流水线ADC结构

随着计算机技术、通信技术和微电子技术的高速发展,大大促进了ADC技术的发展,ADC作为模拟量与数据量....
发表于 2020-11-02 17:40 311次阅读
一文详解流水线ADC结构

流水线ADC和其它ADC对比分析

模数转换器(Analog to digital Converter,简称ADC)是模拟与数字世界的接....
发表于 2020-11-02 17:37 508次阅读
流水线ADC和其它ADC对比分析

管道ADC优缺点及工作原理

每一级的冗余位优化了重叠误差的纠正。每一级具有各自独立的采样放大器,前一级电路的采保可以释放出来用子....
发表于 2020-11-02 17:34 256次阅读
管道ADC优缺点及工作原理

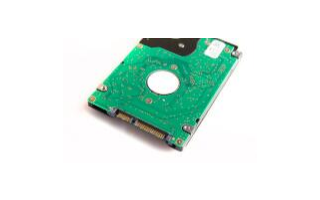

固态硬盘与硬盘的区别是什么?

追求收益协同效应的公司正在追求固态硬盘(SSD)中设计的创新和新型优化技术,以在性能和容量空前增长的....
发表于 2020-11-02 10:25 457次阅读
固态硬盘与硬盘的区别是什么?

Allegro推出的A5950主要功能及特性

Allegro推出的A5950专为直流电机的脉冲宽度调制(PWM)控制而设计,能够提供高达3A的峰值....
发表于 2020-11-02 09:19 223次阅读
Allegro推出的A5950主要功能及特性

直流电路中星三角转换分析

标准的3相电路或网络采取两种主要形式与代表在该电阻的连接方式,一个名星具有字母的符号连接的网络,Υ(....
发表于 2020-11-01 10:52 191次阅读
直流电路中星三角转换分析

伺服电机过载的原因有哪些

步进电机一般不具有过载能力。交流伺服电机具有较强的过载能力。以松下交流伺服系统为例,它具有速度过载和....
发表于 2020-10-31 11:21 395次阅读
伺服电机过载的原因有哪些

Allegro推出业界更强大的80V电机驱动器产...

Allegro 最新推出业界更强大的80V电机驱动器产品组合,可理想用于先进的48V汽车系统。All....
发表于 2020-10-30 18:11 315次阅读
Allegro推出业界更强大的80V电机驱动器产...

单片式降压开关稳压器LT1913的性能特点及应用...

LT1913是一款可调频率 (200kHz 至 2.4MHz) 单片式降压开关稳压器,可接受高达25....
发表于 2020-10-30 10:58 104次阅读
单片式降压开关稳压器LT1913的性能特点及应用...

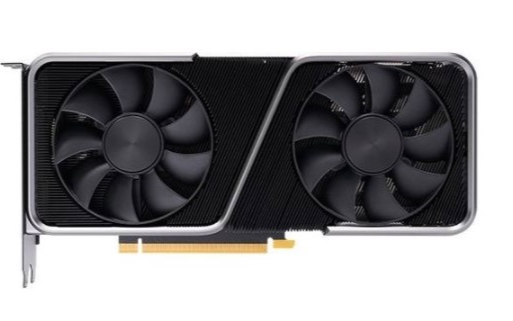

英伟达 457.09 WHQL 驱动发:支持 R...
