半导体和电子产品如何有效散热和结温分析

2020年09月24日 12:28 次阅读

电气设计只是电子产品的开始,散热是任何可靠设计都要考虑的重要部分。这篇有关散热设计的文章对老练的工程师来说是温故知新,对菜鸟级工程师来说则是一个新的概念。

半导体达不到100%的效率,功耗会以热能形式散发和转移。由于半导体是靠电能才能工作的器件,散热无论在性能和产品使用寿命方面都起着重要作用。不管是模拟还是数字器件,情况都一样。开关功耗与频率有关,随着半导体和电子产品速度的提升,功耗随之增加。因此,了解器件会产生多少热能以及如何有效散热是很有裨益的。

我们在开始讨论半导体结温议题之前,需要先了解热抗和热阻这两个概念。热抗跟时间有关,而热阻跟稳态工作有关。想象一下在电烤炉上给平底锅加热的情况。需要一段时间才会热起来,对不对?半导体结温也是一样的道理。而热量从半导体结散掉也需要一点时间。明白这个原理是避免器件被烧坏的关键。

功耗主要是由于同时存在电压和电流的传导、开关和瞬态动作所导致。功耗的单位是瓦特。电压乘以电流等于功率(瓦特=伏特×安培)。计算一小段时间的功率,就能得出瞬态热温。然后计算出一段时间内的平均值,就可以得到半导体结的稳态温升数值。

计算功耗是以瓦特为单位,而热阻就是以每瓦特多少摄氏度(℃/W)来衡量。使用因子标签方法,借用由Diodes公司提出的方法和数学公式,我们可以得到:

Rth(JX Θ ) = (Tj –Tx) / P

其中P是从半导体结流向“X”点的耗散功率(热量)。理想情况下,在这个测量过程中,接近100%的功耗应该从结流向“X”点。该数值只取决于热流路径的物理属性,而与功耗大小及该器件所在的电路板尺寸无关。

请注意,希腊字符“theta(θ)”是以℃/W表示的热阻。借助维基百科来查证,我们可以看到热导通路的热阻无非就是一系列串联的电阻,如图1所示。

半导体和电子产品如何有效散热和结温分析

图1:热导通路的热阻无非就是一系列串联的电阻。

现在我们对通路上的温升或温降应该有了基本概念。当然,也有受到外部环境影响的情况,例如高环境温度、空气流动或窒塞,甚至周围器件的发热等。然而,这个公式还是可以让我们了解半导体器件在某些点的温度,这就可以解释为什么表面贴装器件不会直接焊接印刷电路板PCB)上。

在电气分析中,电阻是不具有时变特性的组件。但是,从以上分析我们知道,半导体器件的阻抗是变化的。为了达到均衡电阻的目的,电气工程师将电容与电阻并联,由此产生指数曲线以抵消由简单的数学公式计算出的电阻变化。从某种意义上说,我认为这是电气工程师由于学不好那些烦人的热力学课程而对机械工程师的报复。

责任编辑:gt

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

林超文PCB设计项目综合实战_第1课时:整体设计思路

林超文PCB设计项目综合实战(包含所有PCB项目直播),购买全套课程更优惠!课程地址:http://t.elecfans
发烧友学院发表于 2017-12-18 00:00 1831次阅读
林超文PCB设计项目综合实战_第1课时:整体设计思路

基于GaN和SiC的功率半导体将推动电力电子封装...

另一方面,地壳中含有丰富的硅元素,其中30%是由硅组成的。工业规模的单晶碳化硅锭的生长是一种成熟的、....
发表于 2020-09-25 11:20 28次阅读
基于GaN和SiC的功率半导体将推动电力电子封装...

家电变频化趋势为功率半导体带来巨大增量市场

中国是全球最大的 MOSFET 市场,对于 MOSFET 有巨大的需求。在 MOSFET 应用中,汽....
发表于 2020-09-25 11:10 29次阅读
家电变频化趋势为功率半导体带来巨大增量市场

我国电子信息行业发展迅速,拉动压电石英晶体市场需...

压电石英晶体是用量仅次于单晶硅的电子材料,用于制造选择和控制频率的电子元器件,广泛应用于电子信息产业....
发表于 2020-09-25 10:52 25次阅读
我国电子信息行业发展迅速,拉动压电石英晶体市场需...

中国安防半导体产业联盟的成立!

为积极响应国家关于半导体战略决策的落地,推动中国安防半导体产业健康发展和创新应用,中国安防半导体产业....
发表于 2020-09-25 10:41 69次阅读
中国安防半导体产业联盟的成立!

2022年全球大尺寸LCD市场的市场份额将达到2...

此前,业内对于这场收购案的结果有过诸多分析预测,可能影响要素包括收购方对生产线的定位、收购方是否认为....
发表于 2020-09-25 10:34 93次阅读
2022年全球大尺寸LCD市场的市场份额将达到2...

大唐电信获评“第十四届中国半导体创新产品和技术”...

日前,为宣传和推广我国半导体产品和技术创新,加快创新成果产业化,中国半导体行业协会、中国电子材料行业....
发表于 2020-09-25 10:27 83次阅读
大唐电信获评“第十四届中国半导体创新产品和技术”...

半导体电子工业市场已成为相变材料的主要应用领域之...

此外,IBM 研究曾表明,通过使用基于相变存储器的模拟芯片,机器学习能力可以加速1000倍。IBM公....
发表于 2020-09-25 10:22 98次阅读
半导体电子工业市场已成为相变材料的主要应用领域之...

中国半导体MEMS十强企业公布!

近年来 以苏州纳米城为依托的 园区纳米技术应用产业集群 焕发出勃勃生机 城内众多企业发展势头迅猛 苏....
发表于 2020-09-25 09:51 20次阅读
中国半导体MEMS十强企业公布!

中国科学院半导体研究所庆祝建所60周年!

原文标题:中国科学院半导体研究所庆祝建所60周年 文章出处:【微信公众号:微纳集成】欢迎添加关注!文....
发表于 2020-09-25 09:48 30次阅读
中国科学院半导体研究所庆祝建所60周年!

全球半导体竞赛正在加速进入黄金时代,关键在于中国

据外媒thestar报道,从多股势力对Silterra的竞购看来,全球半导体竞赛正在加速。报道指出,....
发表于 2020-09-25 09:47 53次阅读
全球半导体竞赛正在加速进入黄金时代,关键在于中国

2020半导体光电器件的发展现在与前景分析

当半导体材料受到一定波长光线的照射时,其电阻率明显减小,或说电导率增大的特性。
发表于 2020-09-25 09:32 91次阅读
2020半导体光电器件的发展现在与前景分析

小芯片将来半导体科技发展的重要项目

不同用途的半导体元件,能够使用的最先进半导体制程不尽相同。举例而言,记忆体目前最先进制程为14纳米左....
发表于 2020-09-24 17:22 235次阅读
小芯片将来半导体科技发展的重要项目

更改和改进AppleCare +保护计划政策

马上,苹果公司正在增加该计划所涵盖的意外损失的数量,每24个月两次将其增加到每12个月两次。由于常规....
发表于 2020-09-24 17:01 176次阅读
更改和改进AppleCare +保护计划政策

本土半导体企业或将迎来最好的发展机会?

虽然,这些芯片厂商有了飞速的发展,但我们也看到,长期盘踞在行业第一的巨头们依然占有市场中的绝大部分份....
发表于 2020-09-24 16:37 243次阅读
本土半导体企业或将迎来最好的发展机会?

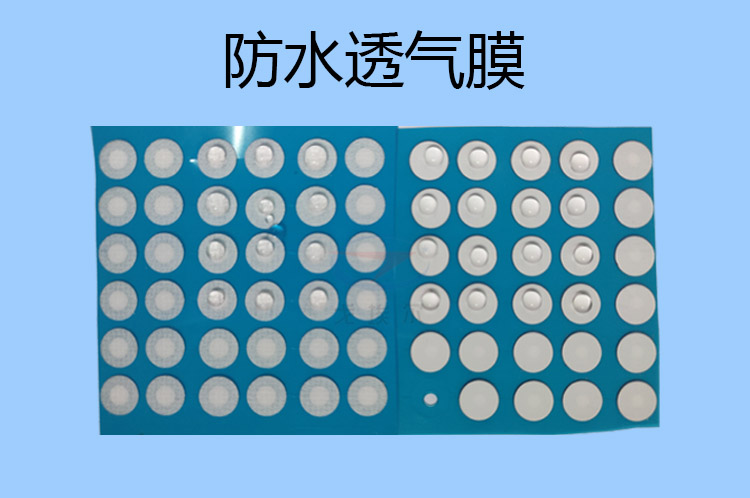

关于洗牙器防水透气膜在冲牙器中的应用
