模拟电路知识之电源退耦电路

2020年09月01日 15:13 次阅读

不仅是主控最小系统需要对电源退偶,所有的数字电路模拟电路共存的系统,都需要对电源退偶。电源退偶,说直接一点就是将电源上的噪声电压引入到地平面,让电源电压保持在一个稳定的值,这样系统才可能稳定工作。怎么做呢?用一个大电容并联一个小电容。

常用的电源退耦电路

模拟电路知识之电源退耦电路

我们都知道,电容对频率越高的信号,呈现低阻特性,对直流呈现高阻特性。那么电源上的噪声对地平面而言,就是一个交流信号,交流信号就能通过电容到达地平面,而电源是一个直流,电容对他呈现出无限大的阻力,无法通过。这样,我们用示波器就可以看到,加了退偶电容的电源会比没加退偶电容的电源,波形要稳定得多

在直流电源回路中,负载的变化会引起电源噪声。例如在数字电路中,当电路从一个状态转换为另一种状态时,就会在电源线上产生一个很大的尖峰电流,形成瞬变的噪声电压。配置去耦电容可以抑制因负载变化而产生的噪声,是印制电路板的可靠性设计的一种常规做法,配置原则如下:
●电源输入端跨接一个10~100uF的电解电容器,如果印制电路板的位置允许,采用100uF以上的电解电容器的抗干扰效果会更好。

●为每个集成电路芯片配置一个0.01uF的陶瓷电容器。如遇到印制电路板空间小而装不下时,可每4~10个芯片配置一个1~10uF钽电解电容器,这种器件的高频阻抗特别小,在500kHz~20MHz范围内阻抗小于1Ω,而且漏电流很小(0.5uA以下)。

●对于噪声能力弱、关断时电流变化大的器件和ROMRAM等存储型器件,应在芯片的电源线(Vcc)和地线(GND)间直接接入去耦电容。

●去耦电容的引线不能过长,特别是高频旁路电容不能带引线。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

如何快速提升单片机开发效率

主题简介及亮点:如今环境下电子工程师缺乏系统性的工程技能训练,而测试与调试技术更是其中的关键,本次直播通过对示波器与逻辑
发烧友学院发表于 2019-03-01 00:00 3545次阅读
如何快速提升单片机开发效率

数字电路中加法器和减法器逻辑图分析

多位二进制减法器,是由加法电路构成的;在加法电路的基础上,减法与加法采用同一套电路,实现加减法共用。
发表于 2020-09-01 16:02 36次阅读
数字电路中加法器和减法器逻辑图分析

示波器电流探头很重要,选什么型号比较合适

示波器探头是每个电子工程师,专业人士,初学者或业余爱好者都希望在工作区中拥有的最基本,最重要的仪器。....
发表于 2020-09-01 14:55 11次阅读
示波器电流探头很重要,选什么型号比较合适

关于变频器研究各种电现象的变化过程

1. 通用示波器通过调节亮度和聚焦旋钮使光点直径最小以使波形清晰,减小测试误差;不要使光点停留在一点....
发表于 2020-09-01 14:54 25次阅读
关于变频器研究各种电现象的变化过程

TDS1000/TDS2000 系列泰克示波器与...

2、通用示波器通过调节亮度和聚焦旋钮使光点直径较小以使波形清晰,减小测试误差;不要使光点停留在一点不....
发表于 2020-09-01 14:38 36次阅读
TDS1000/TDS2000 系列泰克示波器与...

示波器的正确接地方法和基本参数测量

首先一点,双线触电,同时接触两个带电点总是危险的,不能被可靠的保护。 而单线触电,即工作中无意中碰到....
发表于 2020-09-01 10:25 33次阅读
示波器的正确接地方法和基本参数测量

防止假信号以及典型零填充插补问题的S参数级联涉模...

在串行数据链路分析和评测使用的高速通信环境中,需要应用程序,在实时示波器的实时波形上执行建模、测量和....
发表于 2020-09-01 10:04 16次阅读
防止假信号以及典型零填充插补问题的S参数级联涉模...

校准技术在测量仪器中的重要性

有些人将读数相同的两台仪器(例如示波器和万用表)认为是“校准过”的。然而,这种方法存在问题,至少是完....
发表于 2020-09-01 09:54 50次阅读
校准技术在测量仪器中的重要性

使用示波器如何实现多通道串行信号采集

很多第一代的串行总线构架的速率在1.5Gbps 到3.125Gbps,最快的时钟频率是1.56GHz....
发表于 2020-09-01 09:22 51次阅读
使用示波器如何实现多通道串行信号采集

数字电路中二进制同步计数器实验原理及过程

用四通道示波器观察时钟clk及各级触发器输出的Q0、Q1、Q2信号。根据观察,在图2中画出Q0、Q1....
发表于 2020-08-31 16:55 118次阅读
数字电路中二进制同步计数器实验原理及过程

使用高压差分探头的示波器安全测量市电方案

零线(N):为火线提供回路,在发电站或变电站端接地;由于是远端接地,因此在居民楼用户端电位不一定为零....
发表于 2020-08-31 16:55 104次阅读
使用高压差分探头的示波器安全测量市电方案

关于学习电子设计时的那些囧事

当我们进入到一个全新领域的时候,难免会陷入各种各样的坑里面,毕竟大家都是从菜鸟慢慢摸索过来的……总有....
发表于 2020-08-31 13:56 101次阅读
关于学习电子设计时的那些囧事

【泰克电源设计与测试】致工程师系列之五:优化宽禁...

半桥电路(图1)广泛用于功率电子领域的多种应用,是现代设计中有效转换电能使用的基本电路。但是,只有在....
发表于 2020-08-31 13:43 87次阅读
【泰克电源设计与测试】致工程师系列之五:优化宽禁...

数字电路的输出为什么能够衡量输出驱动能力?

当逻辑门输出端是低电平时,灌入逻辑门的电流称为灌电流,灌电流越大,输出端的低电平就越高。由三极管输出....
发表于 2020-08-31 11:41 156次阅读
数字电路的输出为什么能够衡量输出驱动能力?

基于TPS54540的三路BUCK电路的设计方案

第一次见到TPS54540,我是在大疆的开发板上见到的,当时就被那块开发板的供电惊艳到了,真的太强了
发表于 2020-08-30 10:06 97次阅读
基于TPS54540的三路BUCK电路的设计方案

数字电路和模拟电路怎么区分

数字电路就是开关电路;器件工作状态:不是导通就是截止,一般信号电平只管高、低。高为“1”,低电平为“....
发表于 2020-08-30 09:40 182次阅读
数字电路和模拟电路怎么区分

示波器的几种触发方式

我们先简单回顾下什么是示波器的触发。 由于信号无时无刻都在变化,如果一股脑的都把他们显示在示波器上,就会很乱,...
发表于 2020-08-30 08:29 100次阅读
示波器的几种触发方式

一款100Mhz双通道示波器设计案例

模拟带宽实测,探头X1:6MHz,探头X10:》30MHz(由于信号发信器只能发出30MHz的正弦波....
发表于 2020-08-28 10:59 113次阅读
一款100Mhz双通道示波器设计案例

基于Labview和虚拟示波器实现重力仪模拟器的...

重力仪是用于测量重力的专业仪器,传统的重力仪外型笨重、功能单一,数字重力仪虽然有一定的功能扩展,但价....
发表于 2020-08-28 09:37 562次阅读
基于Labview和虚拟示波器实现重力仪模拟器的...

初级模拟电路:基础模电和应用模电的区别

只要熟练掌握好:二极管、三极管、场效应管、运放这4种元器件的特性,就可以了。每一种元器件都有几种固定....
发表于 2020-08-28 09:30 142次阅读
初级模拟电路:基础模电和应用模电的区别

去耦电容的作用

另外,变化的电流经过PDS的互连线的阻抗时引起电压降,这个就是“轨道塌陷”。有了这个理论基础之后,我....
发表于 2020-08-27 17:49 132次阅读
去耦电容的作用

数电+模电合集,精品教程带你一周速成!

本教程适合人群:1.对于初学者,和对硬件有些了解,但对 于应用却不知如何入手的人;2.适合一些偏软件的同学,对于硬件...
发表于 2020-08-27 13:50 644次阅读
数电+模电合集,精品教程带你一周速成!

如何从电路图区别数字电路和模拟电路

从器件型号、电路结构、端子名称、电源电压三方面判断。
发表于 2020-08-24 17:28 281次阅读
如何从电路图区别数字电路和模拟电路

采用PC/104总线技术实现高速数据采集卡的应用...

测试设备是武器系统中最主要的子系统之一,它的工作正常与否将直接影响到整个武器系统的作战性能。在对武器....
发表于 2020-08-24 15:12 122次阅读
采用PC/104总线技术实现高速数据采集卡的应用...

示波器采样率是什么

想象一下一张照片要怎么样才能清晰?当然是像素点越多,照片包含的原始信息就越接近真实,自然看起来也就越清晰。 我...
发表于 2020-08-23 16:23 303次阅读
示波器采样率是什么

如何根据信号和ADC的特性选择相关应用器件

高速差分放大器让包含高速模数转换器(ADC)的信号链设计更加灵活。差分运放能提供包括增益,阻抗变换和....
发表于 2020-08-22 14:53 220次阅读
如何根据信号和ADC的特性选择相关应用器件

模拟电路知识教程——限幅器

限幅器(clipper)可以改变波形的形状。“clipper”在英语中的原意是“修剪用的大剪刀”,这....
发表于 2020-08-22 11:16 266次阅读
模拟电路知识教程——限幅器

如何对数字电路进行优化设计

随着时代的不断发展,科技的不断创新,软硬件设备的功能逐渐增多,数字电路变得越来越复杂、越来越集成化,....
发表于 2020-08-21 17:37 202次阅读
如何对数字电路进行优化设计

基于数字电路的密码锁设计方案

本文设计制作了基于数字电路的密码锁,它由 NE555 定时器、LM567 通用锁相环电路音调译码器、....
发表于 2020-08-21 17:27 235次阅读
基于数字电路的密码锁设计方案

矢量网络分析仪测到的 S 参变换成时域时的测试结...

VNA 的低通时域模式是对传统 TDR 测量方式的模拟,并提供阶跃信号和冲击信号两种激励方式。
发表于 2020-08-21 16:10 113次阅读
矢量网络分析仪测到的 S 参变换成时域时的测试结...

1GHz 频谱分析仪将测试系统整体性能提升了 2...

3 系列 MDO 混合域示波器是高效调试工具,有更好的稳定性、更可靠的性能、很高的行业认知度。不管您....
发表于 2020-08-21 15:56 49次阅读
1GHz 频谱分析仪将测试系统整体性能提升了 2...

TekSmartLab™可兼容用于远程访问控制?

e 络盟拥有来自泰克等全球领先供应商的广泛系列测试和测量产品,且其中有数百种产品均支持当天发货。e ....
发表于 2020-08-21 15:25 50次阅读
TekSmartLab™可兼容用于远程访问控制?

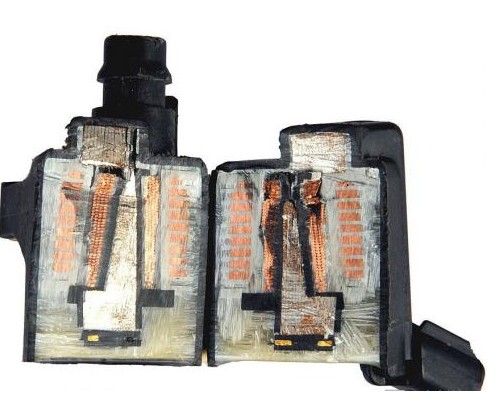

如何将BNC 端连接和 COP 独立点火探头测量...

测量独立点火波形,不仅仅要用到示波器,还需要 COP 独立点火探头。COP 独立点火探头 SA204....
发表于 2020-08-21 15:17 76次阅读
如何将BNC 端连接和 COP 独立点火探头测量...

基于示波器的信号发生器及宽带雷达信号的用途

大型 LCD 屏幕还可用作什么呢?可以肯定的是,您可以在示波器上观看信号完整性分析指南,但更令人高兴....
发表于 2020-08-21 14:48 68次阅读
基于示波器的信号发生器及宽带雷达信号的用途

被测信号的频率如何选择合适带宽的探头?

以 1MHz 的方波为例,由于 1MHz 的方波是由 1MHz、3MHz、5MHz、7MHz.。......
发表于 2020-08-21 14:09 206次阅读
被测信号的频率如何选择合适带宽的探头?

带宽与模拟前端决定示波器的性能指标和核心设计

虽然示波器不是对硬件要求最高的仪器,鉴于示波器是众多工程师最熟悉也是测试仪器细分市场最大的单台仪器,....
发表于 2020-08-21 14:06 156次阅读
带宽与模拟前端决定示波器的性能指标和核心设计

如何选择实时示波器进行抖动测试和分析,有哪些关键...

随着计算机和通信系统总线速度的显著提高,特别是各种不同的采用内嵌时钟技术的高速串行总线日益普及,定时....
发表于 2020-08-20 12:44 103次阅读
如何选择实时示波器进行抖动测试和分析,有哪些关键...

基于传感器信号调节器对感测元件输出进行线性化处理

感测元件用来将相关的物理量转换成电信号。例如,惠斯通电桥可用来将压力转换成电输出。许多感测元件本质上是非线性的...
发表于 2020-08-20 07:56 101次阅读
基于传感器信号调节器对感测元件输出进行线性化处理

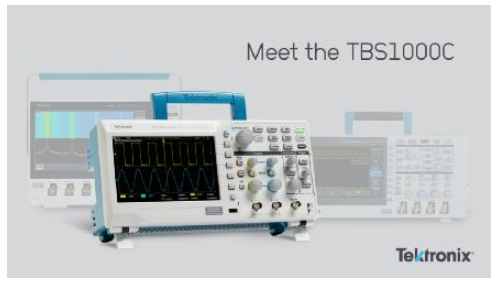

泰克推出全新TBS1000C数字存储示波器,为快...
