低成本可变增益反相放大器的电路设计与实现

2020年08月23日 10:43 次阅读

功能指标

利用数字变阻器AD5270/AD5272和运算放大器AD8615构建紧凑型、低成本、5 V、可变增益反相放大器

电路说明

图1所示电路采用数字变阻器 AD5270/AD5272 和运算放大器AD8615 ,提供一种紧凑型、低成本、低电压、可变增益反相放大器。AD5270/AD5272(10引脚3 mm × 3mm × 0.8 mm LFCSP)和AD8615(5引脚TSOT-23)封装尺寸小、成本低,为模拟信号处理电路提供了业界领先的解决方案。

低成本可变增益反相放大器的电路设计与实现

该电路提供1024种不同增益,可通过SPI(AD5270)或I2C(AD5272)兼容型串行数字接口控制。AD5270/AD5272具有± 1%电阻容差性能,可在整个电阻范围内提供低增益误差,如图2所示。

本电路支持轨到轨输入和输出,既可采用+5 V单电源供电,也可采用± 2.5 V双电源供电,并且能够提供最高±150mA的输出电流

此外,AD5270/AD5272内置一个50次可编程存储器,可以在上电时自定义增益设置。

本电路具有高精度、低噪声和低总谐波失真(THD)等特性,非常适合仪器仪表的信号调理应用。

本电路采用数字变阻器AD5270/AD5272和CMOS运算放大器AD8615,提供一种低成本、可变增益反相放大器。

以反向模式连接的AD8615对输入信号VIN进行放大。该运算放大器具有低噪声、高压摆率以及轨到轨输入和输出特性。

最大电路增益由公式1确定。

流过AD5270/AD5272。(RAW = 20 kΩ version) 的最大电流为±3mA,由此可根据电路增益限定最大输入电压VIN,如公式2所示。

当与VIN相连的输入信号高于公式2所确定的理论最大值时,应增大R2,并利用公式1重新计算新增益。

另外,还应计算最小增益以减少因AD5270/AD5272漏电流引起的误差。要使漏电流误差忽略不计,流过R2的电流应至少为50 nA的最差条件漏电流的100倍。因此,通过R2的最小电流应为5 μA,这也确定了公式3中的R2最小值。

图2显示了在这些假设条件下,根据运算放大器的输入电压得出的R2 值可能范围。

AD5270/AD5272的±1%内部电阻容差可确保增益误差较低,如图3所示。

电路增益计算公式为:

其中D为载入该数字电位计的码。

人比较:gt

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

运放电路设计3节课 ——《运放第1部:运放入门课程》

相关课程推荐:8部全系列运放应用电路教程,带你吃透运放设计点击链接了解课程:http://t.elecfans.com/
发烧友学院发表于 2019-05-14 00:00 12467次阅读
运放电路设计3节课 ——《运放第1部:运放入门课程》

有源抗混叠滤波电路对驱动运放的要求和研究分析

目前,抗混叠滤波电路对运放驱动能力的要求提高,主要是因为高速高精度数据采集系统中一般都加入了采样保持....
发表于 2020-08-23 10:15 16次阅读
有源抗混叠滤波电路对驱动运放的要求和研究分析

采用AD8002双电流反馈运算放大器实现ADC箝...

许多快速ADC都推荐0.6V“2.6V输入电压范围,如美国国家半导体公司的ADC1175(参考文献1....
发表于 2020-08-22 15:40 39次阅读
采用AD8002双电流反馈运算放大器实现ADC箝...

实现可吸收和提供电流的运算放大器的设计

当为电子设备作设计时(如传感器或放大器偏置供电或专用的波形发生器),可以把一个受控恒流源或接收电路作....
发表于 2020-08-22 15:29 75次阅读
实现可吸收和提供电流的运算放大器的设计

采用基于MOSFET架构实现压电致动器的设计

高速压电致动器的生产成本在过去15年以来越来越价廉,因此越来越多的应用设计倾向于采用高速压电致动器。....
发表于 2020-08-22 15:25 76次阅读
采用基于MOSFET架构实现压电致动器的设计

利用运算放大器实现改善混频器的性能设计

U1c作为反相加法器,对RF(通过R9)和LO(通过R11)求和并进行反相半波整流(通过R10)。由....
发表于 2020-08-22 15:22 53次阅读
利用运算放大器实现改善混频器的性能设计

HCNR200型线性光耦的工作原理及在模拟信号隔...

HCNR200型线性光耦的原理如图1所示。它由发光二极管D1、反馈光电二极管D2、输出光电二极管D3....
发表于 2020-08-22 15:05 89次阅读
HCNR200型线性光耦的工作原理及在模拟信号隔...

斩波稳零式高精度运放ICL7650的工作原理及应...

ICL7650是Intersil公司利用动态校零技术和CMOS工艺制作的斩波稳零式高精度运放,它具有....
发表于 2020-08-22 15:03 73次阅读
斩波稳零式高精度运放ICL7650的工作原理及应...

高速电压反馈放大器AD8022的工作原理和应用电...

AD8022由两个低噪声的高速电压反馈放大器组成。它的两个输入端产生的电压噪声只有2.5nV/√Hz....
发表于 2020-08-22 14:50 24次阅读
高速电压反馈放大器AD8022的工作原理和应用电...

基于TMS320F2812芯片实现信号采集分析系...

现代西方许多国家都投入了大量的人力和经费,研究制造武器装备的自动化测试系统,以提高武器装备的质量与可....
发表于 2020-08-22 13:58 29次阅读
基于TMS320F2812芯片实现信号采集分析系...

实现12位精度的运算跨导放大器的电路设计

随着电子技术的进步,数字电视也得到了迅猛发展,其中视频数字编解码芯片是它的核心部件,而ADC又是影响....
发表于 2020-08-21 16:07 109次阅读
实现12位精度的运算跨导放大器的电路设计

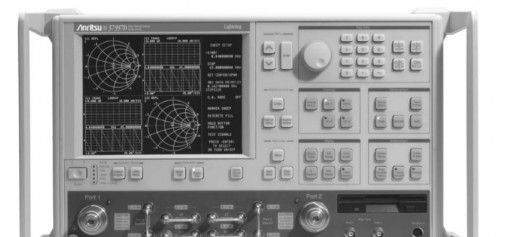

混频器测量仪满足不同产品的测试需求

安立这款仪表我觉得当时推出来还是主打中高端市场,跟之前文章提到的 Agilent(HP)当时推出一 ....
发表于 2020-08-21 16:04 102次阅读
混频器测量仪满足不同产品的测试需求

低功耗单片12位数模转换器DAC7512的性能特...

DAC7512是TI公司生产的具有内置缓冲放大器的低功耗单片12位数模转换器。其片内高精度的输出放大....
发表于 2020-08-21 15:35 43次阅读
低功耗单片12位数模转换器DAC7512的性能特...

△-∑A/D转换器MCP3421的工作原理和应用...

Microchip公司的MCP3421与其他A/D转换器相比,特点主要表现在:全差分输入;18位分辨....
发表于 2020-08-21 14:55 37次阅读
△-∑A/D转换器MCP3421的工作原理和应用...

AD623 及 AD8226单仪表放大器主要的区...

如果你知道 Bom2Buy,那这事可以变得更为简单一些,你可以去翻看下 Bom2Buy 上实时更新的....
发表于 2020-08-21 14:37 50次阅读
AD623 及 AD8226单仪表放大器主要的区...

带宽与模拟前端决定示波器的性能指标和核心设计

虽然示波器不是对硬件要求最高的仪器,鉴于示波器是众多工程师最熟悉也是测试仪器细分市场最大的单台仪器,....
发表于 2020-08-21 14:06 102次阅读
带宽与模拟前端决定示波器的性能指标和核心设计

利用CS5463芯片可调整温度漂移误差个提高测量...

CS5463的内部结构框图如图1所示,它由2个可编程增益放大器、2个△-∑调制器、配套的高速滤波器、....
发表于 2020-08-21 10:05 137次阅读
利用CS5463芯片可调整温度漂移误差个提高测量...

采用低成本的高速运算放大器在消费类电子应用中的应...

与典型的时钟缓冲应用相比,消费类电子应用的工作频率较低,需求较少,采用低成本的高速运算放大器(~10....
发表于 2020-08-20 14:14 144次阅读
采用低成本的高速运算放大器在消费类电子应用中的应...

单电源运算放大器到底能不能实现输出的轨对轨摆动

单电源运算放大器不能真正实现输出的轨对轨摆动。接近轨时,放大器呈现出非线性。对线性工作,单电源放大器....
发表于 2020-08-19 15:33 100次阅读
单电源运算放大器到底能不能实现输出的轨对轨摆动

如何选择运算放大器,性能参数如何确定

选择放大器,必须确定器件工作的最大、最小电压、静态电流、传递到负载的电流和使用的任何电流。例如两个供....
发表于 2020-08-19 15:23 68次阅读
如何选择运算放大器,性能参数如何确定

MAX4173检流放大器早高端电流检测中的应用

在讨论器件功能时,检流放大器可以看作一个输入级浮空的仪表/差分放大器。这意味着即使器件采用VCC=3....
发表于 2020-08-19 14:57 73次阅读
MAX4173检流放大器早高端电流检测中的应用

大功率宽带MOSFET运算放大器PA85的性能特...

PA85是Apex公司生产的高电压、大功率宽带MOSFET运算放大器,它在安全操作区(SOA)没有二....
发表于 2020-08-19 14:38 59次阅读
大功率宽带MOSFET运算放大器PA85的性能特...

集成运算放大器的差分输入级的互导为常数问题和解决...

近年来,电子产品不断向小型化和便携式方向发展,需要低电压、低功耗的集成电路,以延长电池的使用寿命。C....
发表于 2020-08-19 14:26 105次阅读
集成运算放大器的差分输入级的互导为常数问题和解决...

在选择噪声测量设备时如何考虑规格参数

在第四部分中,我们采用了 TINA SPICE 来分析运算放大器 (op amp) 中的噪声。同时,....
发表于 2020-08-19 13:58 127次阅读
在选择噪声测量设备时如何考虑规格参数

运算放大器固有噪声的分析、估算和应用设计

大多数运算放大器产品说明书列出的仅仅是一个运算放大器噪声的典型值,没有任何关于噪声温度漂移的信息。电....
发表于 2020-08-19 13:53 110次阅读
运算放大器固有噪声的分析、估算和应用设计

运算放大器输入一个交流电为什么输出会有直流电

用op07做了一个反向输出电路 输入电压是一个3Vpp的交流电 输出变成了一个4V的直流电加一个很小电压的交流电 为什么会...
发表于 2020-08-19 11:15 173次阅读
运算放大器输入一个交流电为什么输出会有直流电

采用Agilent 6000系列示波器应对测量挑...

当电路由分立元件组成时,传统示波器是非常有力的查错工具。我们在图1中看到一个由运算放大器和分立元件构....
发表于 2020-08-19 10:10 46次阅读
采用Agilent 6000系列示波器应对测量挑...

芯百特微电子发布UWB射频解决方案,达到厘米级的...

  近日,初创射频集成电路企业芯百特微电子发布了可用于UWB超宽带应用的射频解决方案,包括覆盖UWB....
发表于 2020-08-18 17:36 219次阅读
芯百特微电子发布UWB射频解决方案,达到厘米级的...

利用连续带通SD ADC组件实现二次变频超外差式...

便携式无线接收机的主要挑战是在降低功耗的同时,使其动态范围最大化。带有一对时间连续,低通模数转换器(....
发表于 2020-08-18 16:18 48次阅读
利用连续带通SD ADC组件实现二次变频超外差式...

24位∑-Δ模数转换器AD1555/6的功能特性...

AD1555 是一种过抽样∑-Δ调整器,它内含一个可编程增益放大器(programmable gai....
发表于 2020-08-18 16:06 55次阅读
24位∑-Δ模数转换器AD1555/6的功能特性...

高精度模数转换器的驱动解决方案和如何优化模拟前端

市场上的大多数高精度模数转换器都具有一个电容性‘采样与保持’片上放大器,其需要在每次转换前进行再充电....
发表于 2020-08-18 15:26 49次阅读
高精度模数转换器的驱动解决方案和如何优化模拟前端

ADI实施信号处理设计生命体征监测系统解决方案

光学测量超越了标准的半导体技术。为了进行这种类型的测量,需要一个光学测量工具箱。图1所示为光学测量的....
发表于 2020-08-18 14:38 651次阅读
ADI实施信号处理设计生命体征监测系统解决方案

如何改善轨到轨MOSFET放大器的偏置精度

在当前的电子系统中,负电源正在消失,正电源电压也在逐渐降低。这种趋势使得轨到轨放大器日益流行。尽管电....
发表于 2020-08-17 15:57 161次阅读
如何改善轨到轨MOSFET放大器的偏置精度

光电转换器件和前置放大器的电路设计

光电检测技术是光学与电子学相结合而产生的一门新兴检测技术。它主要利用电子技术对光学信号进行检测,并进....
发表于 2020-08-17 15:38 65次阅读
光电转换器件和前置放大器的电路设计

采用TSMC O.18Dm RF CMOS工艺实...

在地面数字电视广播(DVB-T)系统的中,由于各种因素的影响,DVB-T调谐器(Tuner)接收到的....
发表于 2020-08-17 15:38 89次阅读
采用TSMC O.18Dm RF CMOS工艺实...

AD522集成数据采集放大器的功能特性和典型应用...

AD522集成数据采集放大器可以在环境恶劣的工作条件下进行高精度的数据采集。它线性好,并具有高共模抑....
发表于 2020-08-17 11:49 172次阅读
AD522集成数据采集放大器的功能特性和典型应用...

基于数字可编程可变增益放大器实现数字分析仪前端模...

示波器和频率计是电子测量的常用仪表,其前端电路的设计对于仪表整体的性能指标起着十分关键的作用。本文主....
发表于 2020-08-17 10:15 85次阅读
基于数字可编程可变增益放大器实现数字分析仪前端模...

基于MATLAB7.0中GUIDE模板编制实现爆...

爆炸冲击波超压测试仪是进行各种爆炸试验必备的测试仪器,可重构数据存储压力仪是一种新型的爆炸冲击波超压....
发表于 2020-08-17 10:10 54次阅读
基于MATLAB7.0中GUIDE模板编制实现爆...

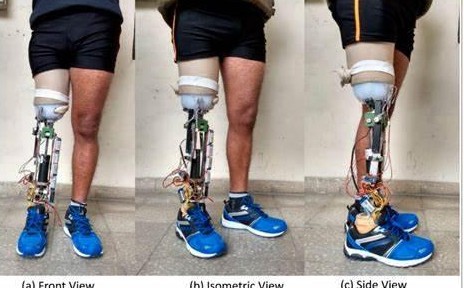

假肢手臂的 MEMS 传感器嵌入式系统可以防水?
