开关模式转换器的综合稳定性的研究分析

2020年08月11日 15:05 次阅读

在大多数情况下,开关电源(SMPS)反馈环路通过观测特定点上的电压来进行稳压,而其余输出电压则依靠变压器的性能来确保正常运行。在这种情况下,稳定性分析必须包含所有次级元件,以涵盖所有可能的负载配置。毋庸置疑,涵盖所有可能的输入/输出情况的传统分析方法难度高且耗时长,简化分析也容易出错。本文将介绍采用SPICE仿真器进行多输出电源稳定性分析的简化方法。

开关模式转换器的综合稳定性的研究分析

简单的反射

电阻连接到变压器次级端时,初级端可以“看到”一个等效电阻,如图1所示,其中匝数比在初级归一化。归一化表示将所有比例除以初级匝数比:Np:Ns=10:5,在归一化之后表示为1:0.5。

若变压器性能卓越(Imag=0),则可得出:

1 x I1=N2 x I(方程1),且V2=V1 x N2(方程2)或V1 / V2=1 / N2(方程3)。

因为I2=V2 / RL(方程4),可将方程4代入方程1,得出:

I1=V1 / Req=N2 x V2 / RL(方程5)。重新排列该方程得出:Req=V1 x RL / N2 x V2(方程6)。

根据方程3,最后得到:Req=RL / N22(方程7)。

在这种情况下,变压器变成绕组,简化了分析。

首先用方程7将RL2反射到初级端:Req1=RL2 / N32(方程8)。那么,逆方向应用方程7,将Req1“推至”RL1上:Req2=Req1 x N22=RL2 x N22 / N32。最后,可以得出Req的计算方程:Req=RL1 // [ RL2 x (N2/N3)2 ](方程9)。

除了电阻以外,还可以反射为—简单的电容。在这种情况下,对于正弦波激励,电容阻抗为Zc=1 / j x C x (方程10),此时仍可采用方程7:Ceq=1 / j x C x x N22或Ceq=C x N22(方程11)。

在图2a中,将阻抗反射到另一个绕组。采用方程10和7,可以得出Ceq=(1 / j x C x ) x [N2/N3]2或Ceq=C x [N3 / N2]2(方程12)。注意,该方程与方程9互逆。

如果根据上述结论讨论阻抗,给定阻抗反射到初级端的结果可利用下列方程进行计算:

Zeq=Zload x (N1/N2)2(方程12b)假设N1=1,那么对于电阻,Zeq=Rload x (1/N2)2(方程12c)。对于电容,Zeq=1 / (2 x  x f x Cload x N22)(方程12d)。对于电感,Zeq=2 x x f x Lload / N22(方程12e)。

电容始终与等效的串联电阻(ESR)相连,如图3所示。电容C和电阻R串联起来可得到复导纳Y,计算方程为:

Y=或(方程13)。若网络时间常数=R x C,则其阻抗(方程14)。如果采用方程7,则初级端的等效阻抗为:

(方程15)。

当两个受到各自ESR影响的电容并联时,就会产生复阻抗并联现象。然而,通过这种元件组合得到的总阻抗没有简单的表达式。阻抗并联时的导纳表达式为:

1. 假设 R1 x C1=R2 x C2

设Y1是R1.C1的导纳,而Y2是R2.C2的导纳。因此,Ytot=Y1+Y2

Ytot==

=(方程16)。采用方程13中的符号,方程16可以改写为:Ytot=。如果1=2=,那么最后的导纳可简化为:Ytot= (方程17),它与方程13相似,方程13中电容C是两个电容的和(和并联一样),且ESR的值若与(C1+C2)结合,则可得出1或2的值。电阻Req=1 / (C1 + C2),可以从中推出Req=R1 // R2(因为若F→埃?蛄礁龅缛荻冀?搪 )。

因此,并联两个时间常数相同的串联RC网络R1-C1和 R2-C2时,产生的等效串联RC网络由C=C1+C2和R=R1 // R2组成。

2.假设R1 x C1≠R2 x C2

根据方程16,简化表达式中的p并且忽略其中的1后得出:

Ytot=(方程18),与方程13明显不同。

总之,时间常数不同的两个并联RC网络不能简化成一个RC网络。

将反射应用于初级稳压电源

在初级稳压电源应用中,辅助绕组不仅提供控制器的电源Vcc,还提供输出电压的镜象。若两个绕组之间的耦合质量良好,则电平相互之间的追踪便能取得良好的效果。图4为采用NCP1217设计的反击电源。用齐纳二极管和低成本的双极型元件Q1确保反馈。由于反馈电平必须降低以减少功耗,因此该晶体管是必需的。稳压点实际上是D4的阳极、电路Vcc引脚载入的FB点。首先应将所有次级元件反射到初级端,将转换器简化为单个输出的版本。请注意:负载和控制器功耗一起反射,如同电阻在FB点上工作,而且在反射过程中,认为D1和D3的动态电阻接近零。

反射步骤为:

1. 将4负载反射到辅助绕组:4×(0.15 / 0.166)2=3.26

2. 将输出电容反射到辅助绕组:1×(0.166 / 0.15)2=1.22mF

3. 用简单的电阻增加芯片功耗:12V/1mA=12k

4. 由于电容和ESR的时间常数接近,因此可以将两者合并。

在最后的反射上可以定位典型极点和零点,这两点位于在非连续导电模式(DCM)中工作的反击转换器中。

注意:Rload可以用更简单的方法推出。匝数比已知时,12V输出的反馈电压为12×(0.15/0.166)= 10.84V。若在输出上提供3A电流,则功率为36W。从辅助/FB电平来看,其等效负载为P=U2/R或 Req=10.842 / 36=3.26。

SPICE适用于很多情况

一般的SPICE模型使SMPS的稳定性测试变得很简单。测试时无需反射电容、负载、电阻等,也无需调整并联组合:这一切都由SPICE自动完成。在本文的实例中,需要收集反击段模型(电流或电压模式),然后用原理图完成变压器配置。图4的仿真电路如图5所示。

通过在输出上安装开关并且逐步将它载入的方法,可以检查电源的稳定性。此外还可以比较周期间仿真的结果以验证该平均配置。

电路上的功率MOSFET被行为级开关代替,以加速仿真时间。通过观测开关启动时的输出电压,可以比较平均模型和周期间应用的瞬态响应。

结语

本文分析了对开关模式转换器(包括寄生元件,如输出二极管的动态电阻)进行综合稳定性分析的重要性。若不进行分析,在预测极点和零点位置时将产生较大误差。随着转换器日益复杂(如增加次级电感滤波器),传统的手工分析变得极为复杂。而SPICE提供了分析所需的灵活性,同时考虑到反射和动态电阻,使工程师可像处理真实电路一样设置仿真模板,并且顺利地进行AC分析。

责任编辑:gt

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

电子老顽童:深入讲解 Buck Top结构及搭建Buck电路方案验证

本期直播分享主题:电子老顽童:深入讲解 Buck Top结构及搭建Buck电路方案验证直播亮点:1、
发烧友学院发表于 2019-11-05 00:00 7657次阅读
电子老顽童:深入讲解 Buck Top结构及搭建Buck电路方案验证

MAXIMD/A转换器MAX547的工作原理、性...

MAX547的D/A转换是通过倒置的“R-2R”梯形网络实现的,这些网络可将13位数字输入量转换为相....
发表于 2020-08-11 15:03 2次阅读
MAXIMD/A转换器MAX547的工作原理、性...

基于线性反馈移位寄存器实现CMOS电路的低功耗设...

另外,在系统工作模式下,应用于给定电路的连续功能输入矢量具有重要的相关性,而由LFSR产生的连续测试....
发表于 2020-08-11 14:33 17次阅读
基于线性反馈移位寄存器实现CMOS电路的低功耗设...

LED显示屏电源如何控制箱体及其难题

现代生活追求节能省电,保护环境。而LED显示屏因其优良的广告视频展示效果,得到商家极大的推广应用。为....
发表于 2020-08-11 11:51 22次阅读
LED显示屏电源如何控制箱体及其难题

全国首个物联网智慧用电安全电源问世,实现家中电不...

“在家中接入智慧安全电源后,相当于给家中用电安装了保险,再也不怕家中的电伤人了。”8月10日,中国(....
发表于 2020-08-11 10:24 54次阅读
全国首个物联网智慧用电安全电源问世,实现家中电不...

艾礼安全网络报警系统的性能特点和产品介绍

在报警行业,传统的报警系统已经应用多年,具备稳定性好、安全性高等优势,但也存在布线复杂、传输距离受限....
发表于 2020-08-11 10:21 78次阅读
艾礼安全网络报警系统的性能特点和产品介绍

3.3V / 200mA的SEPIC转换器

电路显示LT1303,3芯至3.3V / 200mA SEPIC转换器...
发表于 2020-08-11 10:21 0次阅读
3.3V / 200mA的SEPIC转换器

E2V致力于提供高性能和高可靠性的半导体解决方案

E2V是医疗、科学、航空、国防和工业领域创新解决方案专用部件和子系统的全球领先企业。提供高性能和高可....
发表于 2020-08-11 10:05 9次阅读
E2V致力于提供高性能和高可靠性的半导体解决方案

Ampaire 原型机位于夏威夷的 Mokule...

Ampaire(位于加州霍桑)始终致力于通过开发对环境无污染的、更低成本的安全、安静的电动飞机来实现....
发表于 2020-08-11 10:01 59次阅读
Ampaire 原型机位于夏威夷的 Mokule...

GAIA电源DC-DC转换器模块的正常工作温度及...

GAIA电源模块为军用、航空电子、铁路和其他固体工业应用提供完整的DC-DC变换器。GAIA具有高可....
发表于 2020-08-11 09:44 5次阅读
GAIA电源DC-DC转换器模块的正常工作温度及...

一线式4通道逐次逼近式A/D转换器DS2450的...

DS2450的内部结构如图1所示。光刻ROM中的64位序列号是出厂前被光刻好的,它可以看作是该DS2....
发表于 2020-08-10 14:48 110次阅读
一线式4通道逐次逼近式A/D转换器DS2450的...

十阶低通滤波器LTC1569的性能特点和应用设计...

DIV/CLK(引脚5):时钟信号输入端。该滤波器既可使用内部时钟,也可使用外部时钟。使用内部时钟时....
发表于 2020-08-10 14:43 94次阅读
十阶低通滤波器LTC1569的性能特点和应用设计...

CMOS型高速A/D转换器ADS8320的性能特...

ADS8320的内部结构如图1所示,它由采样/保持放大器、D/A转换器、比较器、移位寄存器、控制逻辑....
发表于 2020-08-10 14:39 75次阅读
CMOS型高速A/D转换器ADS8320的性能特...

十四位串行AD转换器MAX194芯片的工作原理、...

在一些实时数据采集与信息处理电路中,要满足数据采集的精度和速度要求,以必须采用分辨率高,转换速度快的....
发表于 2020-08-10 14:33 58次阅读
十四位串行AD转换器MAX194芯片的工作原理、...

四路A/D转换器DS2450的性能特点和应用电路...

DS2450是美国达拉斯(Dallas)半导体公司1999年新推出的符合单总线协议的四路A/D转换器....
发表于 2020-08-10 14:28 37次阅读
四路A/D转换器DS2450的性能特点和应用电路...

逐次逼近式AD转换器AD7492的性能特点和应用...

AD7492 很容易与微处理器或DSP接口。输入信号从CONVST的下降沿开始被采样,转换也从此点启....
发表于 2020-08-10 14:21 39次阅读
逐次逼近式AD转换器AD7492的性能特点和应用...

Silicon Mitus推出的SM6700Q新...

Silicon Mitus LCD事业部总监金东希表示:“我们的产品和技术力已在汽车电源管理领域,尤....
发表于 2020-08-10 13:05 178次阅读
Silicon Mitus推出的SM6700Q新...

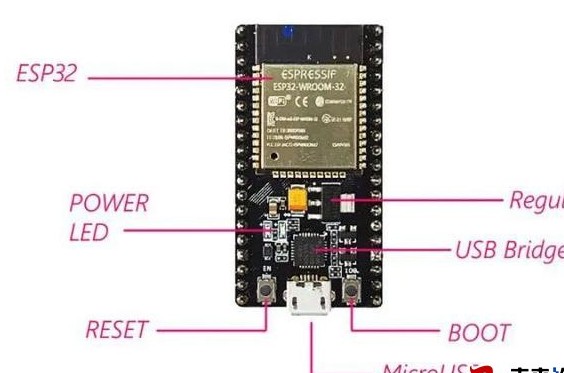

关于ESP8266 NodeMcu和ESP32 ...

● 休眠模式:除了用于时钟的RTC定时器和连接到RTC的一些I / O引脚外,所有单元均被禁用。RT....
发表于 2020-08-10 11:00 35次阅读
关于ESP8266 NodeMcu和ESP32 ...

DC/DC微型模块稳压器LTM8025的性能特点...

凌力尔特公司 (Linear Technology Corporation) 推出的3A 高压 DC....
发表于 2020-08-10 10:50 46次阅读
DC/DC微型模块稳压器LTM8025的性能特点...

精简型Sigma-Delta A/D转换器电路的...

随着半导体制造技术,多媒体技术的迅速发展,图像传感器作为数码相机,摄像头等图像获取设备的核心部件正在....
发表于 2020-08-10 10:08 42次阅读
精简型Sigma-Delta A/D转换器电路的...

高输入电压DC/DC控制器LT3758的性能特点...

凌力尔特公司 (Linear Technology Corporation) 推出的高输入电压 DC....
发表于 2020-08-10 09:57 60次阅读
高输入电压DC/DC控制器LT3758的性能特点...

3.3V/200mA的MOSFET降压/升压转换器

电路图为LT1303,3芯至3.3V / 200mA MOSFET降压/升压转换器...
发表于 2020-08-10 09:40 0次阅读
3.3V/200mA的MOSFET降压/升压转换器

5V/300mA的SEPIC转换器

电路显示LT1372,4芯至5V / 300mA SEPIC转换器
发表于 2020-08-10 09:40 0次阅读
5V/300mA的SEPIC转换器

A/D转换器MAX1270的特点性能和应用实例分...

目前A/D转换器的种类繁多,从数据输出形式上可分为串行输出与并行输出两大类。其中串行输出AD转换器因....
发表于 2020-08-10 09:38 68次阅读
A/D转换器MAX1270的特点性能和应用实例分...

消除Buck转换器中的EMI问题

摘要要想消除开关模式电源转换器中的EMI问题会是一个很大的挑战,因为其中含有很多高频成分。电子元件中的寄生成分...
发表于 2020-08-10 09:34 303次阅读
消除Buck转换器中的EMI问题

中国企业投产钙钛矿光伏电池生产线,推动钙钛矿光伏...

记者日前从浙江省衢州市相关部门了解到,由杭州纤纳光电科技有限公司投资的钙钛矿生产线在浙江衢州正式投产....
发表于 2020-08-10 09:29 71次阅读
中国企业投产钙钛矿光伏电池生产线,推动钙钛矿光伏...

开关电源的基本选择依据

在进行电器电路模块设计或给新产品定型时,有时极少认真考虑配套开关电源的选择,直到发现问题出在开关电源....
发表于 2020-08-09 16:34 69次阅读
开关电源的基本选择依据

如何获得简易的非磁性AC/DC电源?

 在创建工业电源时,最常见的一个挑战是将交流电压电源转换为直流电压电源。几乎所有应用都需要将交流电压改为直流电...
发表于 2020-08-09 13:10 256次阅读
如何获得简易的非磁性AC/DC电源?

从一次维修开始说主仆控制

这个带开关的插座是放在门旁边的,显然是与床头的开关形成一个双联控制系统。按照正规双联开关的接法,三根....
发表于 2020-08-08 09:48 49次阅读
从一次维修开始说主仆控制

快换头抓手的”SMC模块无电源断网故障”处理分析

分析SMC电源故障:无电源掉网,说明US1无电,或者欠电.测量抓手SMC入端的US1电压,电压值为2....
发表于 2020-08-07 16:46 186次阅读
快换头抓手的”SMC模块无电源断网故障”处理分析

车载ECU外围电源配置是罗姆针对功能安全在电源方...

ISO 26262主要针对“功能安全”,那么何为“功能安全”?李春华先生解释道,“我们定义为安全是没....
发表于 2020-08-07 16:32 292次阅读
车载ECU外围电源配置是罗姆针对功能安全在电源方...

电源纹波测试如何选择合适的示波器探头?

把探头连接上示波器后看到示波器上波形噪声大,是正常的,这是因为没有构成闭合回路耦合进入空间噪声引起的....
发表于 2020-08-07 16:32 48次阅读
电源纹波测试如何选择合适的示波器探头?

SPI MRAM MR10Q010适应在3.3v...

Everspin MR10Q010该存储器1Mb串行MRAM具有四个串行I/O路径,旨在提高读/写速....
发表于 2020-08-07 16:09 48次阅读
SPI MRAM MR10Q010适应在3.3v...

转换器外围器件的争取选择和布局方案分析

去数十年来,电子产品的发展可谓一日千里。以个人通信设备为例,由最初的奢侈品到现在的广泛普及,电子产品....
发表于 2020-08-07 15:21 102次阅读
转换器外围器件的争取选择和布局方案分析

升压ZVT-PWM转换器的工作原理及应用设计实现...

目前,升压电路被广泛应用于单相整流电源的功率因数校正(PFC)技术中。传统的升压电路工作在硬开关状态....
发表于 2020-08-07 15:16 72次阅读
升压ZVT-PWM转换器的工作原理及应用设计实现...

Giotto数字乳腺机错误解析并维修

故障现象:开机一分钟自检完成后,按下准直器光源开关,定位灯不亮,曝光时机器中断,操作面板上ERROR....
发表于 2020-08-07 11:38 93次阅读
Giotto数字乳腺机错误解析并维修

分享交流电源端口防雷方案

发表于 2020-08-07 11:01 606次阅读
分享交流电源端口防雷方案

浅谈高压直流电源,它都有着哪些优点

1.可靠性大幅提升应用高压直流供电技术的主要目的就在于提升系统的安全性。 2.效率大大提高目前大量使....
发表于 2020-08-07 10:37 143次阅读
浅谈高压直流电源,它都有着哪些优点

RECOM的2W和3W AC/DC转换器均通过I...

RECOM推出了新一代的2W和3W的AC/DC转换器,分别是RAC02-SE/277系列和RAC03....
发表于 2020-08-07 10:15 19次阅读
RECOM的2W和3W AC/DC转换器均通过I...

5G基站电源设计面临的挑战及优化策略

可是最近的一篇报道,引起了人们对5G基站能源消耗的关注。新闻的内容是为了减少能耗,节约电费,中国联通....
发表于 2020-08-07 09:50 1741次阅读
5G基站电源设计面临的挑战及优化策略

升压型DC/DC转换器LT8494的性能特点和应...

2015 年 7 月 16 日 – 凌力尔特公司 (Linear Technology Corpor....
发表于 2020-08-07 09:21 113次阅读
升压型DC/DC转换器LT8494的性能特点和应...

分享【基于磁隔离双向传输的多功能DC/DC变换器设计】

2020年电子技术应用第7期 贺啟峰,高东辉,徐成宝 中国电子科技集团公司第43研究所,安徽 合肥230088 摘要: 针对...
发表于 2020-08-07 09:16 404次阅读
分享【基于磁隔离双向传输的多功能DC/DC变换器设计】

求IEC-62368-1文件

求IEC-62368-1文件,中文版的,谢谢
发表于 2020-08-07 09:13 101次阅读
求IEC-62368-1文件

电源效率难提升?搞懂这些损耗来源是关键

要提高开关电源的效率,就必须分辨和粗略估算各种损耗。开关电源内部的损耗大致可分为四个方面:开关损耗、导通损耗、...
发表于 2020-08-07 08:06 175次阅读
电源效率难提升?搞懂这些损耗来源是关键

ROHM的电源、传感器、无限供电产品介绍

近年来,智能手机等移动设备、可穿戴式设备及IoT设备等用电池驱动的电子设备迅速普及。而且,为了提高产品的设计灵活...
发表于 2020-08-07 06:05 0次阅读
ROHM的电源、传感器、无限供电产品介绍

GaN成为打造高功率密度器件的天然之选

然而,这中间有很多附带的挑战,比如集成之后单一器件的 EMI 问题。而在电源器件不断追求高功率密度的....
发表于 2020-08-06 17:38 168次阅读
GaN成为打造高功率密度器件的天然之选

14位高性能宽带模数转换器AD6655的特点性能...

AD6655是ADI公司的一款高度集成的分集接收机,内置有低延迟的峰值检测器、RMS信号功率监测器、....
发表于 2020-08-06 16:52 209次阅读
14位高性能宽带模数转换器AD6655的特点性能...

基于TSMC 0.25μm CMOS工艺实现AD...

近年来,随着数字信号处理技术的迅猛发展,数字信号处理技术广泛地应用于各个领域。因此对作为模拟和数字系....
发表于 2020-08-06 16:27 286次阅读
基于TSMC 0.25μm CMOS工艺实现AD...

多谐振荡器的类型原理、应用特点和仿真研究

在数字系统电路中经常用到多谐振荡器。多谐振荡器是一种自激振荡器,在接通电源以后,不需要外加触发信号便....
发表于 2020-08-06 16:10 75次阅读
多谐振荡器的类型原理、应用特点和仿真研究

thinkplus口红电源适配器:轻薄便携,双接...

如今,电子产品的发展越来越趋向于轻薄便携,尤其是笔记本电脑,风向也是以机身轻薄为主流。可是虽然机身轻....
发表于 2020-08-06 15:26 1043次阅读
thinkplus口红电源适配器:轻薄便携,双接...

通用型电源监视器LTC4151的特点和电路应用设...

由于今天电子产品设计的复杂性不断提高,所以管理功耗和优化总体效率变得更加重要。从工业和电信应用到汽车....
发表于 2020-08-06 14:30 54次阅读
通用型电源监视器LTC4151的特点和电路应用设...

PCB电源设计进化该如何提高成功率?

以电源产品为例,PCB设计会直接影响电源的EMC性能、输出噪声、抗干扰能力,甚至是基本功能。更为重要....
发表于 2020-08-06 10:43 314次阅读
PCB电源设计进化该如何提高成功率?

NI联盟商Bloomy开发BMS测试解决方案

电池动力总成技术和内燃机(ICE)动力总成技术从根本上来说是截然不同的。因此两种技术需要一系列截然不....
发表于 2020-08-05 15:45 124次阅读
NI联盟商Bloomy开发BMS测试解决方案

基于HT46R47单片机实现智能检测仪器的设计

对单片机为核心构成的智能检测仪器,测量电压、频率时有多种方法。一般对电压测量采用A/D转换法或V/F....
发表于 2020-08-05 15:42 81次阅读
基于HT46R47单片机实现智能检测仪器的设计

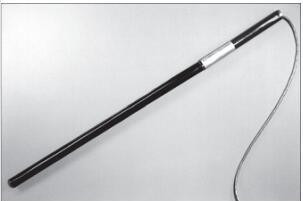

土壤水分传感器电源要求不受土壤质地影响?

首先,提高地温。一般而言,若是高垄栽培的,则覆盖地膜;若是平畦栽培的,则架设小拱棚。还可在大棚中央每....
发表于 2020-08-05 14:54 104次阅读
土壤水分传感器电源要求不受土壤质地影响?

ADAS1128模拟前端满足低噪声性能和更高层C...

近5年以来,中国医疗设备市场发展迅速,据ADI亚太区医疗事业资深业务经理周文胜表示,在2008年全球....
发表于 2020-08-05 11:20 71次阅读
ADAS1128模拟前端满足低噪声性能和更高层C...

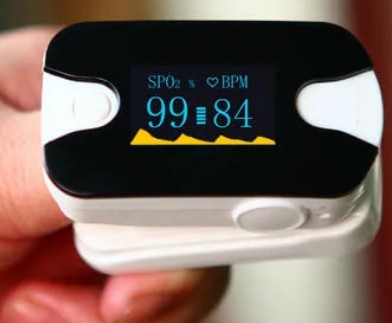

血氧饱和度的测量通常分为哪两大种类?
