模数转换器的性能及时钟抖动对其造成的影响分析

2020年08月01日 11:26 次阅读

对高速信号进行高分辨率的数字化处理需审慎选择时钟,才不至于使其影响模数转换器ADC)的性能。借助本文,我们将使读者更好地理解时钟抖动问题及其对高速ADC性能的影响。

我们将以凌力尔特(LTC)最新推出的高性能16位、160Msps的ADC LTC2209为例进行说明。LTC2209具有77.4dB的信噪比(SNR),100dB 基带无寄生动态范围(SFDR)。

与当今市场上的许多高速ADC一样,LTC2209也使用采样-保持(S&H)电路,该电路本质上是对ADC输入的点取(Snapshot)。当采样-保持开关闭合后,ADC输入网络被连至采样电容。在开关打开的那一刻(1/2时钟周期后),采样电容上的电压被记录并保持。

开关打开时间上的变异被称为孔径不确定性(aperture uncertainty),或称为抖动,它将产生一个与抖动或输入信号斜率成比例的误差电压。换句话,输入频率越快、幅值越高,则越易受时钟源的影响。图1显示的是斜率与抖动的关系。

模数转换器的性能及时钟抖动对其造成的影响分析

钟描述为“低抖动”已变得几乎毫无意义。这是因为它对不同的关注者意味不同。对可编程逻辑供应商来说,30皮秒、甚至50皮秒都可被认为是低抖动的;相反的,根据输入频率的不同,高性能ADC需要的时钟抖动应在1皮秒以内。

在频谱的最高端将出现满量程信号,否则与对最高频率成分的简单化处理不同,更精确地来讲,采样后信号的频谱功率分布才是决定性因素。举个简化的例子,从DC到1MHz的均匀频带功率在1MHz的等值功率时比单频或窄带的灵敏度低6dB。

何情况下,都有各种因素会造成抖动,除ADC本身内部的孔径抖动外,还有振荡器、各种频率分割器、时钟缓冲器和由耦合效应引入的任何噪音等其它多种因素。

C2209的内部孔径抖动是70fsec(1fsec=10-15秒)。就LTC2209和LTC其它高速16位系列ADC所表现出的性能看,在某些采样情况下,0.5皮秒的抖动(大多振荡器供应商所能提供的最高指标)就可对SNR产生明显影响。决定所需要的抖动性能的不是ADC,而是具体采样情况。

在140MHz输入频率下具备77dB SNR的ADC都需要相同的抖动性能,以便不折不扣地实现数据手册上标注的SNR。就抖动性能来说,决定性因素是输入频率而非时钟频率。就LTC2209来说,带10皮秒抖动的时钟将在1MHz输入频率仅产生0.7dB的SNR损耗。在140MHz,SNR将被降低至41.1dB。

图2显示的是作为采样输入频率函数的时钟抖动对LTC2209的SNR的影响,它包括从完美时钟到带100皮秒抖动时钟所逐渐增加的一系列时钟曲线。在100皮秒,ADC的SNR在输入仅为200kHz时就开始恶化。

时钟抖动对SNR影响的理论极限是:

其中,fin是输入频率、s是以均方根(RMS)秒表示的抖动。

与抖动相关的噪声功率与输入功率(dBFS)成比例。随着输入电平的增高或降低,与抖动相关的噪声成分也相应改变。例如,若我们在70MHz IF有-1dBFS的输入信号并用带1皮秒抖动的时钟进行采样,则我们可预期一个68dBFS的SNR。在-5dBFS,与抖动相关的噪声成分将下降4dB、达72dBFS。

责任编辑:gt

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

实时时钟DS1302-0基础一个月学会51单片机第1季第14部分

课程目标本课程是《朱有鹏老师单片机完全学习系列课程》第1季第14个课程,主要讲解了实时时钟DS1302芯片的编程和使用,
发烧友学院发表于 2017-06-14 00:00 9247次阅读
实时时钟DS1302-0基础一个月学会51单片机第1季第14部分

24位△一∑型模数转换器ADSl258的功能特点...

ADSl258是TI公司推出的一款高精度、低功耗、低噪声的16通道(多路复用的)24位△一∑型模数转....
发表于 2020-08-01 11:18 9次阅读
24位△一∑型模数转换器ADSl258的功能特点...

TI高精度SAR模数转换器795X系列产品的主要...

日前,德州仪器 (TI)超小型的 ADS795x 系列低功耗、高精度 SAR 模数转换器 (ADC)....
发表于 2020-08-01 11:09 10次阅读
TI高精度SAR模数转换器795X系列产品的主要...

高速比较器电路的设计实现和仿真实验分析

在任何一个高速高分辨率的模数转换器中,高精度和快速比较器总是起着至关重要的作用。与其它种类的ADC相....
发表于 2020-08-01 11:03 21次阅读
高速比较器电路的设计实现和仿真实验分析

TLV320ADC5140的主要特性和优势

2019年11月21日,北京讯——德州仪器(TI)今日推出了一种新型音频模数转换器(ADC),能够在....
发表于 2020-07-31 16:23 10次阅读
TLV320ADC5140的主要特性和优势

低功耗模数转换器FS511的特性、引脚功能和应用...

FS511是富晶半导体推出的一款高精度、低功耗模数转换器。其内核是一个18位精度的△-∑ADC,除△....
发表于 2020-07-31 15:30 30次阅读
低功耗模数转换器FS511的特性、引脚功能和应用...

使用GreenPAK进行温度到频率转换

通常,传感器将测得的物理值转换为模拟信号,温度传感器也不例外。而为了由CPU或计算机进行处理,必须将....
发表于 2020-07-31 09:29 364次阅读
使用GreenPAK进行温度到频率转换

基于并行数据处理改进算法在FPGA中实现

在信号处理过程中,我们通常将模拟信号转化为数字信号进行处理或传输。原始数据用取样的方法进行采集,通过....
发表于 2020-07-30 17:58 149次阅读
基于并行数据处理改进算法在FPGA中实现

多通道24位工业模数转换器的工作原理、性能特点与...

ADS1274/ADS1278是德州仪器(TI)推出的多通道24位工业模数转换器(ADC),内部集成....
发表于 2020-07-29 12:38 56次阅读
多通道24位工业模数转换器的工作原理、性能特点与...

基于TMS320F2812型DSP和模数转换器实...

传统的监控装置对目前一些高频的复杂暂态量的采集与处理还相对困难,所以研制一种高速的、处理能力强大的监....
发表于 2020-07-29 11:54 98次阅读
基于TMS320F2812型DSP和模数转换器实...

采用现场可编程逻辑阵列技术实现防视频信息泄漏系统...

系统简化结构如图1所示,采用AD公司高性能视频专用模数转换器件(ADC) AD9883,采集三路R,....
发表于 2020-07-28 17:31 87次阅读
采用现场可编程逻辑阵列技术实现防视频信息泄漏系统...

利用FPGA芯片EP1C3T144I-7和模数转...

数字信号处理是过去四十年以来快速发展起来的科学和工程领域,这种快速发展是数字计算机技术和集成电路技术....
发表于 2020-07-28 17:20 60次阅读
利用FPGA芯片EP1C3T144I-7和模数转...

阐述点亮智能光子的光子神经网络

近年来,以神经网络为代表的人工智能技术快速发展。2017年,采用了神经网络的AlphaGo依次战胜了....
发表于 2020-07-28 10:14 35次阅读
阐述点亮智能光子的光子神经网络

基于CS5463器件实现的典型功率测量连接电路的...

CS5463是带有串行接口和△-∑模/数转换器,能够进行高速功率(电能)计算的高度集成电路。CS54....
发表于 2020-07-27 15:45 95次阅读
基于CS5463器件实现的典型功率测量连接电路的...

采用MAX5467 10 kΩ数字电位器实现文氏...

对于图1,考虑到运算放大器的高阻输入和低阻输出特性,可以推导出文氏桥网络(R1、C1和R2、C2)的....
发表于 2020-07-27 12:22 60次阅读
采用MAX5467 10 kΩ数字电位器实现文氏...

如何通过PLL修复时钟偏差?

嗨, 我们有一个非常紧凑的Virtex7,看到相当多的时钟偏差。 在几个方面,我读过PLL可以用来弥补时钟偏差,但没...
发表于 2020-07-27 06:11 0次阅读
如何通过PLL修复时钟偏差?

MEMS振荡器的特点优势及为应用提供计时方案

MEMS振荡器、谐振器和时钟产品是计时市场中新的、迅速成长的一部分。这些产品正在取代传统的石英和时钟....
发表于 2020-07-26 11:56 107次阅读
MEMS振荡器的特点优势及为应用提供计时方案

采用全差分结构的高性能采样/保持电路的设计

采样/保持电路是模数转换器的重要组成部分,它的性能决定着整个A/D转换器的性能。随着科学技术的发展,....
发表于 2020-07-26 11:03 141次阅读
采用全差分结构的高性能采样/保持电路的设计

支持实验室温度湿度测量的智能化仪表的设计

本仪表的硬件电路部分主要是有温、湿度通道独立电源电路,温、湿度采样电路,信号调节电路,模数转换电路,....
发表于 2020-07-24 15:42 71次阅读
支持实验室温度湿度测量的智能化仪表的设计

利用模拟开关实现555自激振荡器的脉冲转换

本设计实例描述一种新方法,用一只基于555定时器的自激振荡器产生一个占空比可变波形。该电路有宽的调制....
发表于 2020-07-24 11:53 73次阅读
利用模拟开关实现555自激振荡器的脉冲转换

采用TSMC0.18混合信号双阱CMOS工艺实现...

随着集成电路技术的不断发展,高性能运算放大器广泛应用于高速模/数转换器(ADC)、数/模转换器(DA....
发表于 2020-07-24 11:32 126次阅读
采用TSMC0.18混合信号双阱CMOS工艺实现...

温度测量系统的设计应用对模数转换器有哪些性能要求

测量温度的传感器有几种。为具体应用选择适当的温度传感器取决于待测温度范围以及所需的精度。系统精度取决....
发表于 2020-07-24 11:18 66次阅读
温度测量系统的设计应用对模数转换器有哪些性能要求

弛张充放电振荡器的工作原理及适用的片内温度补偿方...

弛张充放电振荡器在PWM电源和电容传感器中都得到了广泛的应用,也常常作为时钟产生电路用在单片功率集成....
发表于 2020-07-23 11:12 166次阅读
弛张充放电振荡器的工作原理及适用的片内温度补偿方...

采用两只MOSFET进行串联替代普通继电器实现应...

普通的机电式继电器具有低成本和低导通电阻的优点,经常用于大负载电流的通断切换,以及不需要按比例控制负....
发表于 2020-07-23 10:42 152次阅读
采用两只MOSFET进行串联替代普通继电器实现应...

24位Σ-Δ模数转换器AD7787的工作原理、特...

AD7787的内部结构功能框图如图2所示。它内部集成了一个Σ-Δ调制器、一个缓冲器和一个片内数字滤波....
发表于 2020-07-23 09:44 110次阅读
24位Σ-Δ模数转换器AD7787的工作原理、特...

串行输出模/数转换器MAXll48的性能特点及应...

MAX1148采用14位逐次逼近寄存器(SAR)和输入跟踪/保持(T/H)电路,实现将模拟信号转换成....
发表于 2020-07-23 09:13 52次阅读
串行输出模/数转换器MAXll48的性能特点及应...

基于数控振荡器在FPGA中实现伪码跟踪算法的改进...

在图1所示跟踪环路结构中,为了使码跟踪环同时具有大跟踪范围和高跟踪精度,可以采用多个具有不同相关间距....
发表于 2020-07-22 16:55 74次阅读
基于数控振荡器在FPGA中实现伪码跟踪算法的改进...

RL78L13(D1A)的RTC时钟不准问题

RL78L13(D1A)的RTC时钟有哪位大神调试过?是怎么解决的?目前一天差个4s左右。 ...
发表于 2020-07-22 16:27 202次阅读
RL78L13(D1A)的RTC时钟不准问题

线圈匝间短路测试仪的工作原理和应用特点分析

在当前的工业生产及设备维护过程中,人们经常会进行线圈匝间短路故障的测试。但是一直以来,所用的测试方法....
发表于 2020-07-22 12:55 66次阅读
线圈匝间短路测试仪的工作原理和应用特点分析

∑-Δ模数转换器AD7731的工作原理、特性及应...

AD7731是美国ADI公司开发的具有低噪声、高通过率等特性的∑-Δ模数转换器。它可直接接收来自传感....
发表于 2020-07-22 10:34 76次阅读
∑-Δ模数转换器AD7731的工作原理、特性及应...

12b双通道模数转换器AD9238的功能特点及应...

集成了2个12 b的单通道A/D转换器AD9235(20/40/65 MS/s);采用单一3 V供电....
发表于 2020-07-22 10:16 53次阅读
12b双通道模数转换器AD9238的功能特点及应...

高性能模数转换器AD9224的功能特点及典型应用...

AD9224是美国AD公司生产的一种12位、40MSPS高性能模数转换器。它具有片内高性能采样保持放....
发表于 2020-07-22 09:32 107次阅读
高性能模数转换器AD9224的功能特点及典型应用...

ADS7807是采用最先进CMOS结构的低功耗16位采样模数转换器

  特征  35mW最大功耗;微薄50W断电模式;微薄最大25s采集和转换;最大1.5LSB入口;dnl:16位,无漏码;带1kH...
发表于 2020-07-21 16:25 203次阅读
ADS7807是采用最先进CMOS结构的低功耗16位采样模数转换器

AD698型LVDT信号调理系统的工作原理、特点...

AD698是美国Analog Devices公司生产的单片式线性位移差分变压器(LVDT)信号调理系....
发表于 2020-07-21 11:11 101次阅读
AD698型LVDT信号调理系统的工作原理、特点...

16位逐次逼近模数转换器ADS8412的功能特点...

ADS8412是德州仪器公司推出的一款2Msps采样速率的16位逐次逼近(SAR)模数转换器(ADC....
发表于 2020-07-21 10:59 71次阅读
16位逐次逼近模数转换器ADS8412的功能特点...

基于模数转换器AD9444和AD9510芯片实现...

数字、软件无线电和微电子技术的高速发展,极大的促进了模数转换电路设计的发展。模数转换器件经历了从低性....
发表于 2020-07-21 10:52 74次阅读
基于模数转换器AD9444和AD9510芯片实现...

通用型有源滤波器MAX275的结构原理和应用实例...

MAX275是美国MAXIM公司生产的通用型有源滤波器。它内含两个独立的二阶有源滤波电路,可分别同时....
发表于 2020-07-21 09:28 67次阅读
通用型有源滤波器MAX275的结构原理和应用实例...

采用JFET晶体管置于电路中实现高频LC振荡器的...

将JFET用于不寻常的电路结构中,就可以设计出无源元件很少的简单高频LC振荡器。实现放大器级的结构包....
发表于 2020-07-21 09:08 56次阅读
采用JFET晶体管置于电路中实现高频LC振荡器的...

AD9218双10位单片采样模数转换器数据手册

  特征   双10位、40 msps、65 msps、80 msps和105 msps模数转换器;低功率:275兆瓦,每通道105毫每秒;片上参考...
发表于 2020-07-20 17:26 202次阅读
AD9218双10位单片采样模数转换器数据手册

ADS7807低功耗16位采样模数转换器数据手册

  特征  35mW最大功耗;微薄50W断电模式;微薄最大25s采集和转换;最大1.5LSB入口;dnl:16位,无漏码;带1kH...
发表于 2020-07-20 16:58 101次阅读
ADS7807低功耗16位采样模数转换器数据手册

基于7107半双积分式模/数转换和单片机实现记录...

温度计是常用的热工仪表,常用于工业现场作为过程的温度测量。在工业生产过程中,不仅需要了解当前温度读数....
发表于 2020-07-20 11:53 45次阅读
基于7107半双积分式模/数转换和单片机实现记录...

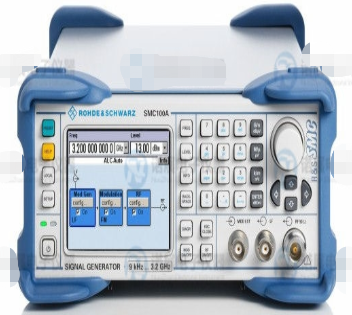

R&S SMC100A信号发生器的性能特...
