Maxim双通道ADC系列产品专为空间紧张系统而设计

2020年08月01日 11:13 次阅读

Maxim的引脚兼容的双通道、8位、65/100/130Msps ADC系列产品MAX19505/MAX19506/MAX19507。该系列器件具有业内最低功耗,每通道模拟电路的功耗仅为43mW (MAX19505)、57mW (MAX19506)和74mW (MAX19507)。此外,这些ADC还具有近乎理想的8位动态性能,70MHz时的SNR为49.8dBFS、SFDR为69dBc。MAX19505/MAX19506/MAX19507集优异的动态性能和极低的功耗于一体,理想用于功耗敏感的便携式设备,如超声和医学成像、便携式仪表以及低功耗数据采集系统。

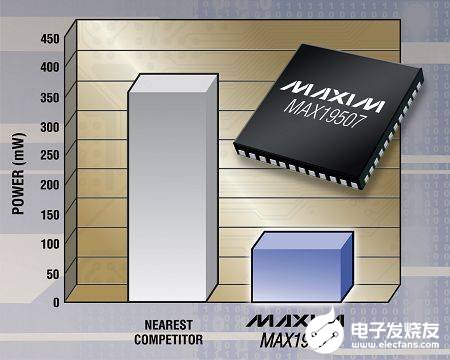

Maxim双通道ADC系列产品专为空间紧张系统而设计

该系列高度集成的ADC专为空间紧张的系统而设计,极大地减少了外部元件数量。器件包含自检测模拟电压调节器,允许采用1.8V、2.5V或3.3V模拟电源供电,无需外部调节器。此外,器件还具有单端或差分时钟输入,因而无需转换时钟信号;具有0.4V至1.4V较宽共模范围的模拟输入无需外部交流耦合电容即可配置为交流或直流耦合;片内时钟分频器的使用则省去了外部分频器。集成的CMOS输出端接电阻允许用户设置CMOS输出电阻,从而省去了外部衰减电阻。

为提高设计灵活性,MAX19505/MAX19506/MAX19507与MAX19515/MAX19516/MAX19517 10位ADC系列产品引脚及功能兼容。器件提供7mm x 7mm、48引脚TQFN封装,工作于-40°C至+85°C扩展级温度范围。
