何为微波介质陶瓷 微波介质陶瓷的制备方法

2020年04月06日 10:30 次阅读

(本文来源自艾邦智造,在此鸣谢!)陶瓷介质滤波器具有尺寸小、重量轻、Q值大等优点,在5G领域的应用占有绝对优势,发展潜力巨大,而生产陶瓷介质滤波器的关键材料就是微波介质陶瓷。

一、何为微波介质陶瓷

微波介质陶瓷是指应用于微波频段电路(主要是300MHz~300GHZ频段)中的一种新型陶瓷功能材料。

在微波频段下,各种极化机制稳定,材料的介电常数基本不随频率的变化而变化,因此根据介电常数的大小可将其归为低介、中介和高介3大类。

低介微波介质陶瓷体系如Al2O3-TiO2系和钛酸镁系列等,因其高品质因数而被应用于对介质损耗要求比较严格的领域,如卫星通讯、军用雷达等方面

中介微波介质陶瓷体系如(Zr,Sn)TIO4系具有高Q值,低谐振频率温度系数,可用于制备介质谐振器解决窄带谐振器的频率漂移问题。

高介微波介质陶瓷能促进微波通讯设备、谐振器的小型化和集成化,在高电容量的集成电路中以及低频下工作的通讯设备中应用广泛。

微波介质陶瓷粉体并不是单一的材料,而是多种材料按比例混合的材料体系,而在制备的过程中,还会添加稀土氧化物,众多研究说明适量稀土元素的掺杂可改善微波介质陶瓷的烧结性、致密度以及介电性能

二、微波介质陶瓷的制备方法

微波介质陶瓷材料生产方法有固相反应法、溶胶-凝胶法、水热法、沉淀法等。

1.固相反应法固相反应法是一种传统的工艺方法,具有工艺成熟,便于操作,性价比高等优点,适用于批量生产,是当前工业生产采用最多的方法。但其存在烧结温度较高,容易形成第二相和局部晶粒异常长大等缺点,影响微波介电性能。

2.溶胶-凝胶法溶胶-溶胶法是通过金属络合物溶液与无机盐在特定的pH值下,形成透明溶胶,再将其煅烧除去有机成分,便可得到均匀的、颗粒很细的原始粉末,在很大程度上提高了瓷料组成的均匀性、结构均匀性和结构致密性,大大降低了陶瓷烧结温度并缩短烧结周期,可减少或避免第二相的生成,有利于提高材料的介电性能,但其粉料成本较高,工艺复杂,工艺参数不易控制,生产周期较长,较难实现产业化。

3.水热法水热法是反应在密封的压力容器中进行,以水溶液为介质,粉末的形成经历溶解到结晶的过程,无需昂贵的醇盐,很多材料在低温下就可以直接合成,避免由于预烧所造成的晶粒长大、缺陷和杂质侵入。

4.沉淀法沉淀法是利用各组分元素的可溶性金属盐类按一定比例配置成溶液,加入适量的沉淀剂使金属离子均匀沉淀,通过调节溶液的浓度和pH值等来控制粉体的性能,煅烧后得到氧化物的均匀混合体。方法简单,易于规模化生产,成本低,但会产生团聚或组分不均匀影响介电性能。

粉体材料制备过程具有技术难度,如以碳酸钡为原料的水热法包括溶解、钛酰化、干燥、水热、再次干燥等过程,酸碱控制不合理、 生成杂质等都将损害粉体质量,最终影响滤波器的性能。

三、5G陶瓷介质滤波器对材料的要求

微波介质陶瓷应用广泛,因具有高频介电损耗低,介电常数适中,谐振频率温度系数小等良好的微波介电性能,可用作微波电路的介质基片、介质天线、介质谐振器、介质滤波器等。

5G陶瓷介质滤波器中的电磁波谐振发生在陶瓷介质材料内部,因此对于微波介质陶瓷材料的性能提出更高的要求,微波陶瓷的介电性能指标主要是介电常数、品质因数Q、谐振频率温度系数三个:

1.适合的介电常数;高介电常数可实现滤波器尺寸小型化设计,但介电常数并不是越高越好,介电常数过高会影响输送损失,因此需考虑滤波器的设计要求来选择合适的介电常数。微波介质陶瓷的介电常数主要取决于材料结构中的晶相和制备工艺。

2.高的品质因数Q,低的介电损耗;品质因数Q越高,通频带越窄,电路选择性越好,能实现更好的滤波功能。Q值与介电损耗tanδ成反比关系,Q值越大,滤波器插损越低。材料结构均一,高致密,晶粒生长均匀,减少杂质和缺陷可提高Q值。

3.近零可调的谐振频率温度系数。谐振频率温度系数接近于零可实现滤波器的高稳定性和高可靠性,频率温度系数主要由材料的线性膨胀系数和介电常数决定。

陶瓷粉体决定了介质滤波器的性能,粉体的配方与制备的难度较高。只有拥有好的材料配方才能获得在一定使用条件下的高Q值介质陶瓷,可以说自有粉体配方是陶瓷滤波器厂商的核心竞争力。粉体配方的滤波器厂商可以通过采买原材料自行调配,免于向粉体厂商采买,不仅节约成本费用,更便于根据客户定制化要求对滤波器的相关参数进行调整。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

对话FPGA原厂——既聊技术,也谈市场

感谢大家对Mil往期FPGA直播的支持!最后一期,大家要继续加油哟!关于直播中,Mill老师有提到的FPGA众筹,为大家
发烧友学院发表于 2019-05-22 00:00 7250次阅读
对话FPGA原厂——既聊技术,也谈市场

5G技术的到来为通信行业带来了什么影响

5G最初被通信业提出,是为了自救。2G时代,通信业最主要的收入来源是在电话和短信业务。3G时代的特点....
发表于 2020-04-09 21:01 41次阅读
5G技术的到来为通信行业带来了什么影响

5G是什么WiFi是什么,它们有什么区别

5G和WIFI的最根本的区别:5G是广域网技术,而WIFI是局域网技术。5G是第五代移动通信技术。
发表于 2020-04-09 20:55 26次阅读
5G是什么WiFi是什么,它们有什么区别

云塔科技最新发布中国首颗5G毫米波滤波器

合肥高新区新经济发展基金投资企业安徽云塔电子科技有限公司(以下简称“云塔科技”)联合中国科学技术大学....
发表于 2020-04-09 19:50 46次阅读
云塔科技最新发布中国首颗5G毫米波滤波器

5G的先进性提升了物联网的通信能力和灵活性

首先,5G再强大也不过是一种商用通信技术而已,以地面覆盖为主,技术要点包括较低的时延,较高的带宽(当....
发表于 2020-04-09 19:49 19次阅读
5G的先进性提升了物联网的通信能力和灵活性

5G消息构建全新信息服务入口,为运营商带来四大机...

移动互联网虽然繁荣,流量持续高速增长,但存在一个个醒目的信息孤岛。各个掌握巨大流量的超级APP之间互....
发表于 2020-04-09 18:01 102次阅读
5G消息构建全新信息服务入口,为运营商带来四大机...

5G的到来给物联网解决方案带来了什么改变

5G的实施将促进更顺畅、更强大和多层网络的发展。这将如何影响物联网解决方案领域?首先,它将加速智慧城....
发表于 2020-04-09 17:48 13次阅读
5G的到来给物联网解决方案带来了什么改变

5G室内分布式Massive MIMO解决方案,...

随着工信部在3月13日发布“新基建”要求,5G室内网络面临着覆盖更广、覆盖更深、网络能力更强的要求,....
发表于 2020-04-09 17:28 143次阅读
5G室内分布式Massive MIMO解决方案,...

5G消息将对我们的生活带来哪些变化?

中国电信、中国移动、中国联通8日联合发布《5G消息白皮书》(以下简称“白皮书”),业界认为,这一新诞....
发表于 2020-04-09 17:24 69次阅读
5G消息将对我们的生活带来哪些变化?

太原联通实现5G CA连片部署,5G下载速率达2...

近日,山西联通太原分公司(以下简称“太原联通”)在长风商务区实现了5G CA的连片部署, 5G手机下....
发表于 2020-04-09 16:34 116次阅读
太原联通实现5G CA连片部署,5G下载速率达2...

云塔科技自研5G毫米波滤波器推出,为6G低轨宽带...

近日,安徽云塔电子科技有限公司(以下简称“云塔科技”)联合中国科学技术大学微电子学院,发布了其自主研....
发表于 2020-04-09 16:27 199次阅读
云塔科技自研5G毫米波滤波器推出,为6G低轨宽带...

运营商进军垂直市场,新兴业务或将成新业务增长点

当前,受疫情影响,经济下行压力增大,运营商以语音为代表的传统业务收入也面临增长瓶颈。疫情期间,远程医....
发表于 2020-04-09 15:19 130次阅读
运营商进军垂直市场,新兴业务或将成新业务增长点

5G造就超强城市大脑,为智慧城市赋能

日前,习近平总书记在杭州城市大脑运营指挥中心指出,让城市更聪明一些、更智慧一些,是推动城市治理体系和....
发表于 2020-04-09 15:14 155次阅读
5G造就超强城市大脑,为智慧城市赋能

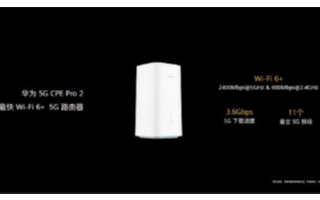

5G和Wi-Fi完美融合,华为5G CPE Pr...
