低噪声放大器的仿真设计具有十分重要的意义

2020年01月20日 17:00 次阅读

微波低噪声放大器作为现代电子通信系统中重要组成器件,对整个通信接收系统的接收灵敏度和噪声性能起着决定性作用。随着半导体技术和宽带无线通信系统的发展,低噪声放大器向着更低噪声系数、更宽工作带宽和更高输出功率方向发展,并逐渐成为设计的热点。因此,研究设计出高性能的低噪声放大器具有十分重要的意义。由于高电子迁移率晶体管具有高频率、低噪声、大功率等一系列优点,所以用pHEMT制作的多级低噪声放大器已广泛应用于卫星接收系统、电子系统及雷达系统。

1 器件选择

本文选择标准元器件库中pHEMT晶体管、电阻电容和微带线等无源元件作为设计的参数模型进行电路设计。由于电路增益要求大于20 dB,单级pHEMT功率增益在10 dB左右,考虑到工作频率很高,如匹配不当会造成级间损耗比较严重,所以采用二级放大。由于宽带设计,所以重点对这一频段的电路结构和参数进行设计和优化。

宽带放大器的实现方案有多种,如反馈式、分布式、有耗匹配式、平衡式以及近年来出现的级联分布式(CSSDA)宽带放大器等。各种方案有不同的优缺点及其应用场合,因为反触同时获得较宽工作带宽和较好的输入输出驻波比,所以馈式宽带放大器应用较多。但是对于低噪声放大器的设计而言,阻性反馈网络的引入会使噪声系数恶化。由于级联系统的噪声系数主要由第一级放大链路决定,后级的噪声系数对系统的噪声性能影响相对较小。考虑到低噪声的设计,设计的两级级联放大器中第一级按照最小噪声系数的原则进行设计,实现拓展低噪声放大器的工作频带;第二级中引入漏极到栅极的负反馈网络,从而使得在整个工作频段内增益较平坦。

低噪声放大器的仿真设计具有十分重要的意义

式(2)是二端口放大器的噪声系数的表达式,其中Ys=Gs+jBs表示呈现在晶体管处的源导纳,Yopt表示得出最小噪声系数的最佳源导纳,NFmin表示当YS=Yopt时获得的晶体管的最小噪声系数,RN表示晶体管的等效噪声电阻,Gs表示源导纳的实部。由式(2)可知,若选择具有较小的RN值的晶体管,在Ys≠Yopt的条件下,电路整体能够获得相对较小的噪声系数。ATF-54143在VDS=3 V,IDS=40 mA的偏置状态下,其在2~4 GHz的频率范围内,可获得较低的噪声系数和输入驻波比。

另外考虑到本设计放大器的增益指标要求达到20 dB,所以电路要采用两级放大器来实现。

2 直流偏置以及电路设计

放大器的直流偏置网络决定了晶体管的工作状态,而且对匹配电路的结构有很大影响,需要在电路设计之初就认真考虑。对pHEMT放大器,一种比较常见的偏置方法是:给pHEMT漏级加一个正电压,即采取单电源供电方式。本文采用的是图1所示自偏置结构,栅极通过微带线接地,源极接电阻R以获得高于栅极的电位。该结构的优点是采用单电源供电,使电路在使用中更为简便。电路要求电源电压为3.6 V,通过适当选择源极电阻R,令源极电位为0.6 V左右。

低噪声放大器的仿真设计具有十分重要的意义

根据噪声理论,放大器的噪声系数主要由第一级放大器的噪声系数决定,设计第一级放大器的输入匹配网络通常采用最小噪声系数原则。在设计在级间匹配网络时,要使前级输入阻抗与后级输出阻抗匹配,同时后级晶体管获得较大的增益和较低的噪声系数。综合考虑为了获得较好匹配,通常采用多节微带线匹配。输出匹配电路设计主要考虑增益和驻波比,把微波管复数输出阻抗匹配到负载实数阻抗。优化设计根据此理论,可以实现很小的噪声系数同时兼顾增益。

为了适当改善放大器增益平坦度,在晶体管栅源之间采用负反馈网络,一般负反馈网络为栅源之间的电感、电阻、电容串联网络。其中反馈电感的作用是对低频率段信号进行负反馈而对较高频率段信号影响较小,通过在反馈支路中串接电感,高频时反馈支路阻抗增大,反馈量减少,低频时反馈支路阻抗小,反馈量较大。这样可以拓宽频带和改善增益平坦度。负反馈网络电路图如图2所示。

低噪声放大器的仿真设计具有十分重要的意义

3 整体电路以及仿真结果

整体电路的优化仍然采用ADS微波设计软件进行。在对电路进行仿真时,应选取厂家提供的模型,这样才能获碍和实际电路最接近的仿真结果。整体电路优化后的增益如图3所示。电路LAN的增益达到20.5 dB。噪声系数如图4所示,在2~4 GHz频段噪声系数小于1.1 dB。噪声系数在高频段恶化的主要原因在于器件寄生的噪声性能会随着频率升高而逐渐恶化。因此,在电路设计时,需要在各方面与噪声进行折中,取得最优结果。输出驻波比如图5所示,输出驻波比为1.8,很好地满足了设计要求。

低噪声放大器的仿真设计具有十分重要的意义

4 结论

通过分析,得到了适用于低噪声放大器的pHEMT选择的基本原则。电路采用二级级联结构,利用微带电路实现匹配,并运用EDA软件对电路进行优化。最后仿真结果显示,该电路在2~4 GHz频段内,可达到20 dB以上增益;噪声系数小于1.2 dB。该电路满足接收前端对LNA提出的要求,具有广阔应用前景。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

运放电路设计3节课 ——《运放第1部:运放入门课程》

掌握3类常用基本工程运放电路(同相放大器电路,反相放大器,差分放大器)共12基本形式(交流信号,直流信号,双电掌握3类常
发烧友学院发表于 2019-05-14 00:00 0次阅读
运放电路设计3节课 ——《运放第1部:运放入门课程》

在噪声敏感应用中使用PWM放大器时要格外的小心

电机驱动伺服放大器的输出电压有一个基频和幅度,它对应于电机的速度、转矩和电机的极数。PWM 放大器本....
发表于 2020-01-20 16:40 6次阅读
在噪声敏感应用中使用PWM放大器时要格外的小心

锁定放大器在激光烟雾测试系统中的应用方法探讨

激光烟雾衰减测试系统的主要功能是测量红外激光(1.06um和10.6um)在特制烟雾中的传输性能。在....
发表于 2020-01-20 16:13 5次阅读
锁定放大器在激光烟雾测试系统中的应用方法探讨

利用SiC宽禁带功率器件设计宽带高功率放大器的流...

随着现代技术的发展, 功率放大器已成为无线通信系统中一个不可或缺的部分, 特别是宽带大功率产生技术已....
发表于 2020-01-19 17:22 25次阅读
利用SiC宽禁带功率器件设计宽带高功率放大器的流...

WLAN双频低噪放电路的设计及测试仿真

高集成低成本的射频电路目前已经成为便携式无线设备设计的基本原则,而接收灵敏度已经成为无线网络应用的瓶....
发表于 2020-01-17 10:16 87次阅读
WLAN双频低噪放电路的设计及测试仿真

采用运算放大器构成的电路图

为了提高精度,运算放大器需要有足够的增益。共基极驱动级Q1和输出级Qz可以防止遇算放大器的输出处于饱....
发表于 2020-01-17 09:27 147次阅读
采用运算放大器构成的电路图

从多个方面对网络结构环形网和网状网进行对比分析

本文主要从网络成本和资源利用情况、网络生存性、扩展性以及网络配置的难度、节点复杂度等几个方面对光网络....
发表于 2020-01-16 09:56 222次阅读
从多个方面对网络结构环形网和网状网进行对比分析

双声道放大器的典型电路图

输入端外接电阻和电容分别决定输入-3dB带宽,取Ci≥1/(2π×20kΩ×20Hz),采用约0.3....
发表于 2020-01-09 14:17 439次阅读
双声道放大器的典型电路图

英飞凌BGM1033N7的主要特性及应用解决方案

BGM1033N7是低插入损耗的预滤波器与英飞凌针对全球定位系统(GPS)和Globalnaya N....
发表于 2020-01-06 17:04 579次阅读
英飞凌BGM1033N7的主要特性及应用解决方案

如何在HEV/EV动力系统中使用放大器

混合动力电动汽车(HEV)和电动汽车(EV)之所以备受欢迎,是因为它们具有低(零)排放和低维护要求,....
发表于 2020-01-03 16:20 812次阅读
如何在HEV/EV动力系统中使用放大器

放大器在HEV/EV汽车动力电池管理系统中的作用

混合动力纯电动车(HEV)和纯电动车(EV)往往深受热烈欢迎,由于他们具备低(零)排污和低维护保养规....
发表于 2020-01-02 16:34 781次阅读
放大器在HEV/EV汽车动力电池管理系统中的作用

三极管基极偏置电路分析方法和步骤介绍

只有当三极管工作在放大状态时,才给三极管提供静态偏置电流,而这一电流是保证三极管工作在放大状态的必要....
发表于 2020-01-02 15:59 1282次阅读
三极管基极偏置电路分析方法和步骤介绍

增加固定增益放大器的增益最简方式

问:可以增加固定增益差分放大器的增益吗? 答:可以的,您只需增加更多的电阻。 经典的四电阻差分放大器可因应...
发表于 2020-01-02 09:36 1091次阅读
增加固定增益放大器的增益最简方式

一款改进的高速低功耗电流型灵敏放大器设计流程详解

静态随机访问存储器(SRAM)最初作为CPU与内存之间的缓存。近年来已广泛应用于高性能通信网络、便携....
发表于 2020-01-01 17:18 166次阅读
一款改进的高速低功耗电流型灵敏放大器设计流程详解

模拟电子技术中几种类型放大器的基本判断方法

我们在学习和生活中都会用到许多三极管放大电路,但是也许好多人都傻傻分不清放大器的类型,比如笔者就是这....
发表于 2019-12-31 15:52 342次阅读
模拟电子技术中几种类型放大器的基本判断方法

差分放大和仪表放大有没有清晰的界定标准?仪表放大是否属于差分放大的一种呢?

差分放大和仪表放大有没有清晰的界定标准?仪表放大是否属于差分放大的一种呢?他们输入端的信号是不是完全独立的两组...
发表于 2019-12-31 14:50 619次阅读
差分放大和仪表放大有没有清晰的界定标准?仪表放大是否属于差分放大的一种呢?

感应传感器工作原理

霍尔传感器属于有源磁电转换元件,它是在霍尔效应原理的基础上,利用集成封装和组装工艺制作而成,它可方便....
发表于 2019-12-27 09:35 200次阅读
感应传感器工作原理

霍尔传感器的主要特性参数

随着半导体工艺技术的发展,将霍尔元件、放大器、温度补偿电路及稳压电源做在一个芯片上,成为霍尔集成传感....
发表于 2019-12-23 08:53 292次阅读
霍尔传感器的主要特性参数

可以代替op07的单电源放大芯片

求推荐几款比较常用的单电源放大芯片可以代替op07的,谢谢。 ...
发表于 2019-12-22 11:08 591次阅读
可以代替op07的单电源放大芯片

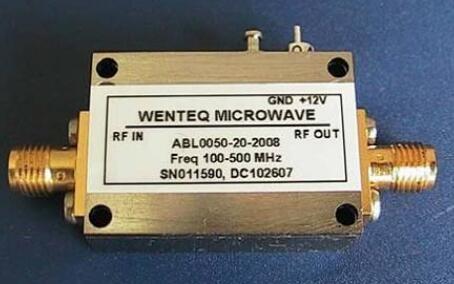

低噪声放大器的作用_低噪声放大器原理

低噪声放大器, 噪声系数很低的放大器。一般用作各类无线电接收机的高频或中频前置放大器,以及高灵敏度电....
发表于 2019-12-20 09:10 1145次阅读
低噪声放大器的作用_低噪声放大器原理

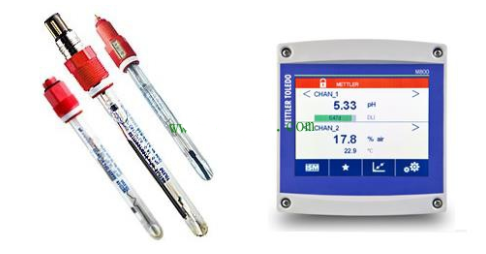

pH计日常维护和常见故障维修

通过测定电极与参比电极组成的工作电池在溶液中测得的电位差,并利用待测溶液的pH值与工作电池的电势大小....
发表于 2019-12-20 09:06 231次阅读
pH计日常维护和常见故障维修

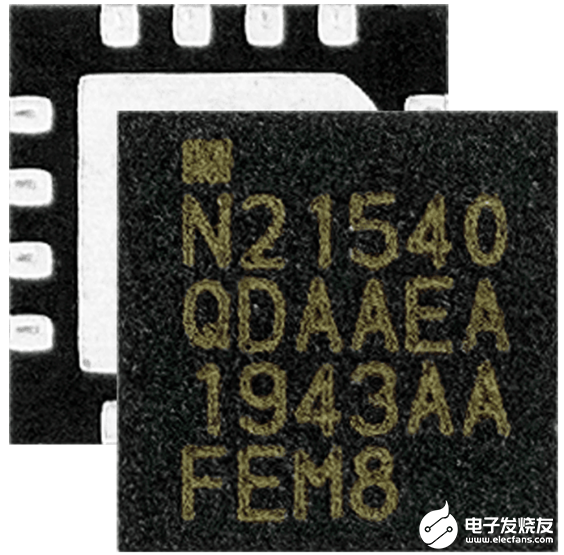

Nordic功率放大器/低噪声放大器产品对先进多...
