电容串联电路的电压和电流的特性介绍

2019年10月03日 09:56 次阅读

  如图是电容串联电路,电容串联电路的电路形式与电阻串联电路一样。电路中,电容C1和C2串联。如果将电容器的容抗用电阻的形式来等效,可以画成等效电路,R1和R2串联电路,电容串联电路的一些基本特性与电阻串联电路一样,但由于电容器的基本特性与电阻器的特性有所不同,所以电路的工作原理也有所不同。

电容串联电路的电压和电流的特性介绍

1. 电流特性解说

由于电容的隔直作用,所以该串联电路不能通过直流电流。

根据串联电路的特性,流过各串联电容的电流相等,这一点与电阻串联电路一样,也是各种元器件串联电路的共同特性。由于流过各串联电容的电流相等,所以无论串联电路中的电容容量是多大,每只串联电容所充到的电荷量都相同。

2. 电容串联后总容量减小解说

电容串联之后,它仍然为一只电容器,但总的容量将减小,电容串联电路的总电容等效电路,电容串联电路的总电容等效成一只电容C。电容串联电路中,各电容串联后总电容的倒数等于各串联电容的倒数之和,即这一点与电阻并联电路是相同的。记住一个特殊情况,当两个容量相等的电容串联后,其总的电容为串联电容容量的一半。例如,两只6800pF电容串联,它的总容量为3400pF,如图5-15所示。

虽然电容器在串联之后总容量减小但是电容串联电路能实现一些电路功能。

3. 电容串联电路的电压特性解说

电容串联电路中,各串联电容上的电压(降)之和等于加在这一串联电路上的电源电压,即

U1+U2=U这一点也与电阻串联电路一样,也是各种串联电路的基本特性。

串联电路中,容量大的电容上的电压降小,容量小的电容上的电压降(电容两端的电压)则大,当电容C1大于C2时,电压U1小于U2。分析电容电路时了解这一点对识图过程(容量小的电容器)很重要。

电容串联电路中容量小的电容两端的电压降大

记忆电容串联电路的特性有两种方法:

(1)参考电阻等效电路,在串联电路中,流过各电容器的交流信号电流其频率是相同的,由于C2容量小,所以C2的容抗就大,相当于电阻大,而在电阻串联电路中阻值大的电阻上的电压降大。所以,电容串联电路中大部分电压是降在了容量小的电容器上。

(2)利用电容器两端的电压计算公式V=Q/C来理解,由于是电容串联电路,流过各电容的电流是相等的,也就是对串联电路中各电容内所充电的电荷量相等,即C1和C2电容中的电荷相等,而电容两端的电压与容量大小成反比,所以C2容量小,电容C2两端的电压大。

有时电容串联电路分析还需要从另一个角度来理解,当某一个电容的容量远大于其他电容器的容量时,容量大的电容相当于通路(可理解成大电容的容抗与其他电容的容抗相比太小而可以忽略不计),此时电路中起决定性作用的是容量小的电容。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

详细讲解电感电压的与电感中电流大小以及电流变化率

电压也称作电势差或电位差,是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。其大小等于单位正电荷因受电场力作用
发烧友学院发表于 2017-03-17 00:00 0次阅读
详细讲解电感电压的与电感中电流大小以及电流变化率

三极管放大电路中如何计算偏置电流和偏置电压的值

三极管放大电路需要合理选择偏置电路,才能建立正常的直流工作点,才能将微弱的交流信号在电路中叠加完成放....
发表于 2019-10-03 09:35 4次阅读
三极管放大电路中如何计算偏置电流和偏置电压的值

气体放电管的主要参数及选型注意事项

气体放电管(简称GDT)是一种开关型保护器件,工作原理是气体放电。当两极间电压足够大时,极间间隙将放....
发表于 2019-10-03 09:09 5次阅读
气体放电管的主要参数及选型注意事项

运放中失调电压与开环增益的关系是怎样的

所有人都知道失调电压,对吧?在图 1a 所示最简单的 G=1 电路中,输出电压是运算放大器的失调电压....
发表于 2019-10-03 09:07 5次阅读
运放中失调电压与开环增益的关系是怎样的

电压串联负反馈和电流串联负反馈的区别是什么?

电压电流反馈是指反馈信号取自输出信号(电压或电流)的形式。电压反馈以图1为例,反馈电压uF是经R1、....
发表于 2019-10-03 08:21 8次阅读
电压串联负反馈和电流串联负反馈的区别是什么?

采用4~20mA的电流传输模拟量的原因是什么?

大家可能会非常熟悉RS232,RS485,CAN等工业上常用的总线,他们都是传输数字信号的方式。那么....
发表于 2019-10-03 08:20 7次阅读
采用4~20mA的电流传输模拟量的原因是什么?

【微信精选】功率器件的5大保护措施,你知道吗?

二、检测主电路电流法 该方法是在主电路电源输入端串联接入检测元件(检测电阻、互感器等),通过检测电路...
发表于 2019-10-02 07:30 137次阅读
【微信精选】功率器件的5大保护措施,你知道吗?

电压双向保护电路图

通过此电路,可以对被检测电压进行双向保护。当被检测电压在正常范围内时,继电器正常工作;当被检测电压低....
发表于 2019-10-01 15:02 62次阅读
电压双向保护电路图

如何从金属罐电容器中去除泄放电阻

 一旦它干净干燥,请将RTV倾斜在接缝处以密封东西。它看起来应该像下面的图片。将其放在阳光下不会变干....
发表于 2019-09-30 17:34 114次阅读
如何从金属罐电容器中去除泄放电阻

MCLR引脚故障

您好,我在“PIC18F1320”数据表上看到主清除引脚需要一个电阻R2,以便“在由于静电放电(ESD)或电过应力(E...
发表于 2019-09-30 09:31 10次阅读
MCLR引脚故障

可运用3种电流调节状态的LT3744

20A LED 驱动器提供准确度为 ±3% 的满标度电流检测以适合多种应用...
发表于 2019-09-30 08:37 49次阅读
可运用3种电流调节状态的LT3744

电压基准的结构和特性_如何选择电压基准

本文将简要介绍电压基准的结构和特性,并描述如何选择电压基准。举例来说,它将引入ADI公司ADR43x....
发表于 2019-09-29 14:46 195次阅读
电压基准的结构和特性_如何选择电压基准

FX3去耦电容器怎么设计?

你好, 我设计了一个基于FX3的UB3操作控制板。CyPress APP注释中的一个显示了板下侧的去耦电容,即尽可能接...
发表于 2019-09-29 11:34 53次阅读
FX3去耦电容器怎么设计?

玻璃釉电容器有什么特点?

玻璃釉电容器的介质是玻璃釉粉加压制成的薄片。因釉粉有不同的配制工艺方法,因而可获得不同性能的介质,也就可以制成...
发表于 2019-09-29 10:22 41次阅读
玻璃釉电容器有什么特点?

11742A隔直电容器

11742A隔直电容器
发表于 2019-09-29 06:59 24次阅读
11742A隔直电容器

如何选择CMOD电容器类型?

你好,先生, 我使用CY8C21434-24LFXI CAPSENSE控制器用于家庭自动化应用。由于CMOD电容改变了实...
发表于 2019-09-27 14:26 56次阅读
如何选择CMOD电容器类型?

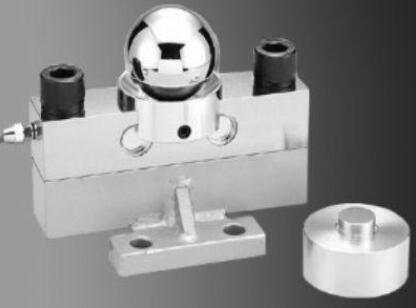

称重传感器激励电压

称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。用传感器应先要考虑传感器所处的实际工....
发表于 2019-09-27 10:43 179次阅读
称重传感器激励电压

请问使用VCU108和110板可以将FMC VADJ电压(默认值:1.8v)调至1.1v吗?

有编程指南和i2c接口吗?
发表于 2019-09-27 09:52 29次阅读
请问使用VCU108和110板可以将FMC VADJ电压(默认值:1.8v)调至1.1v吗?

射频电路如何选择合适的电容器

本文介绍高频电容的非理想行为,并帮助您选择合适的电容和电感用于匹配网络,DC 模块,晶体和电源去耦等....
发表于 2019-09-27 09:05 159次阅读
射频电路如何选择合适的电容器

Arduino电压出现问题该怎么办?

我的项目是超声波测距,现在有以下几个用电芯片   HC-SRO4(超声波测距模块),ADXL203EB(双...
发表于 2019-09-27 02:44 31次阅读
Arduino电压出现问题该怎么办?

补偿电容器的安装环境及技术要求

电容器应安装在无腐蚀性气体、无蒸汽,没有剧烈震动、冲击、爆炸、易燃等危险的场所。电容器的防火等级不低....
发表于 2019-09-26 09:51 93次阅读
补偿电容器的安装环境及技术要求

当电压不稳定时,你注意到电源出现了这些问题吗?

当采用降压型稳压器或线性稳压器电源时,一般是将电压调节为设定值来为负载供电。在一些应用中 (例如,实验室电源或需...
发表于 2019-09-26 07:30 405次阅读
当电压不稳定时,你注意到电源出现了这些问题吗?

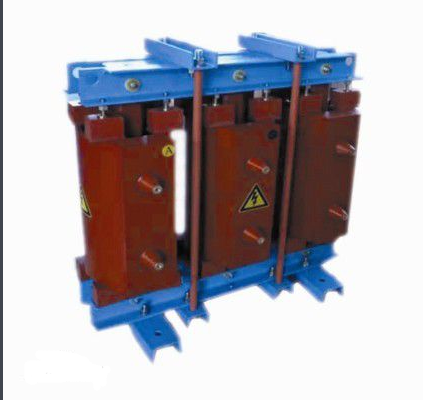

并联电抗器和串联电抗器的原理

发电机满负载试验用的电抗器是并联电抗器的雏型。铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力,....
发表于 2019-09-24 09:29 90次阅读
并联电抗器和串联电抗器的原理

并联电抗器和串联电抗器的用途及效果

半芯干式并联电抗器:在超高压远距离输电系统中,连接于变压器的三次线圈上。用于补偿线路的电容性充电电流....
发表于 2019-09-24 09:23 103次阅读
并联电抗器和串联电抗器的用途及效果

并联电抗器是什么?

用电负载大多数为感性,当感性负载较大时会削弱或消除这种线路的末端电压升高现象。但负载是在随时变化的,....
发表于 2019-09-24 08:59 103次阅读
并联电抗器是什么?

使用电容器抑制电磁干扰时需要注意哪些事项

电容器是基本的滤波器,在低通滤波器中作为旁路器件使用。利用它的阻抗随频率升高而降低的特性,起到对高频....
发表于 2019-09-23 08:49 105次阅读
使用电容器抑制电磁干扰时需要注意哪些事项

电阻和电流的关系

电流是如何产生的?电流产生,是因为正负电荷要同性相吸,异性相斥,电子在金属导体里边,实际上是从负极流....
发表于 2019-09-22 10:05 296次阅读
电阻和电流的关系

光耦主要的参数是什么?

输出饱和压降VCE(sat):发光二极管工作电流IF和集电极电流IC为规定值时,并保持IC/IF≤C....
发表于 2019-09-20 09:30 209次阅读
光耦主要的参数是什么?

怎样区分相线和零线

把数字表红表笔插入“COM”孔,黑表笔插入“V/Ω”孔,档位扳置电压交流700V档。准备好后接上电源....
发表于 2019-09-20 09:03 145次阅读
怎样区分相线和零线

如何使用电容器抑制电磁干扰

电容器是基本的滤波器,在低通滤波器中作为旁路器件使用。利用它的阻抗随频率升高而降低的特性,起到对高频....
发表于 2019-09-19 15:06 142次阅读
如何使用电容器抑制电磁干扰

MIT研发出一种新型液体 可帮助提高超级电容器的...

据外媒报道,超级电容器是一种能够存储和释放能量的电子设备,拥有一层电解质 - 一种可以是固体、液体或....
发表于 2019-09-19 14:49 75次阅读
MIT研发出一种新型液体 可帮助提高超级电容器的...

电压频率转换器的应用原理及用途介绍

电压频率转换器也称为电压控制振荡电路,是一种实现模数转换功能的器件,将模拟电压量变换为脉冲信号,该输....
发表于 2019-09-19 11:17 526次阅读
电压频率转换器的应用原理及用途介绍

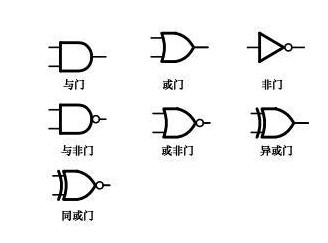

如何判断逻辑门电路的好坏?有哪些方法?

门电路(数字电路)与模拟电路(也叫线性电路)工作时最大的区别就是:门电路的输入输出信号一般只有两种状....
发表于 2019-09-19 11:06 417次阅读
如何判断逻辑门电路的好坏?有哪些方法?

如何判断压敏电阻好坏

判断压敏电阻通常需要一个调节电压范围很宽的一个电源,并且具有很好的限流作用。测量时在压敏电阻两端并联....
发表于 2019-09-19 09:44 307次阅读
如何判断压敏电阻好坏

微动开关使用与操作方法

·请使用形状平滑的开关操作体(凸轮、挡块等)。开关的驱动杆快速回收,受到冲击时,可能导致驱动杆的破损....
发表于 2019-09-19 08:52 126次阅读
微动开关使用与操作方法

人体电阻由什么组成_人体电阻大小与什么有关

人体的电阻不是一个定值,人体电阻由两部分组成:皮肤电阻和体内电阻,一般体内电阻是恒定不变的,其值在5....
发表于 2019-09-18 09:57 198次阅读
人体电阻由什么组成_人体电阻大小与什么有关

微动开关的分类,有哪些注意事项

如果是固定开关的主体,一定要使用M2的小螺钉,然后把小螺钉放在平滑面上以0.098N·m以下的扭矩来....
发表于 2019-09-18 09:57 130次阅读
微动开关的分类,有哪些注意事项

电阻能改变电压大小吗

定值电阻不能,但是是用滑动变阻器可以改变串联电路中用电器两端的电压,不能改变串联电路电压,电源电压就....
发表于 2019-09-18 09:31 188次阅读
电阻能改变电压大小吗

电动按摩椅的使用好处及常见电路故障分析

电动按摩椅是利用电动机和气泵驱动,依靠机械(按摩轮)和气袋等对人体的某些部位进行按摩, 揉捏,捶击作....
发表于 2019-09-17 11:37 470次阅读
电动按摩椅的使用好处及常见电路故障分析

日关灯的发光原理与工作原理解析

日关灯是一种利用了汞蒸气在通电后释放的紫外线照射在日关灯中的荧光粉上会发光的原理,所以日关灯也被称作....
发表于 2019-09-16 11:31 633次阅读
日关灯的发光原理与工作原理解析

最小化去耦电感有哪些技巧

在上一篇文章中,我们探讨了是否连接电容器的问题通过走线或通过一对过孔将电容去耦到IC电源引脚。我们看....
发表于 2019-09-15 15:12 233次阅读
最小化去耦电感有哪些技巧

电容有什么作用?有哪些种类?如何判断电容器的质量

按照介质材料的不同,分电解电容,陶瓷电容和塑料电容三类 其中电解电容大部分均为有极性的电容,其他两类....
发表于 2019-09-14 12:56 4364次阅读
电容有什么作用?有哪些种类?如何判断电容器的质量

铝电解电容器的核心技术优势及应用介绍

铝电解电容器的电容量由阳极铝箔的面积决定。通过特殊的刻蚀工艺可将这一面积最大化,并确保这些电容器在所....
发表于 2019-09-14 10:59 173次阅读
铝电解电容器的核心技术优势及应用介绍

Powerbox推出三款新系列DC/DC转换器能...

Powerbox是欧洲最大的电源公司之一,40多年来一直是为苛刻应用优化电力解决方案的领导力量,它宣....
发表于 2019-09-14 10:21 108次阅读
Powerbox推出三款新系列DC/DC转换器能...

LDO常见的重要参数及如何设计出性能良好的稳压电...

低压差线性稳压器(LDO)它的终极使命就是为后级电路提供稳定的电压电流。在选择LDO时,除了选择合适....
发表于 2019-09-14 10:01 300次阅读
LDO常见的重要参数及如何设计出性能良好的稳压电...

运放的电压追随电路中的负反馈及原理分析

运放的电压追随电路,如图1所示,利用虚短、虚断,一眼看上去简单明了,没有什么太多内容需要注意,那你可....
发表于 2019-09-14 10:00 110次阅读
运放的电压追随电路中的负反馈及原理分析

集成运放的电压追随电路的原理及性能分析

运放的电压追随电路,如图1所示,利用虚短、虚断,一眼看上去简单明了,没有什么太多内容需要注意,那你可....
发表于 2019-09-14 09:54 51次阅读
集成运放的电压追随电路的原理及性能分析

如何才能判断高压电容器的好坏?微波炉的电容应该如...

1.不通电情况的检测判断:用肪用表测量阻值。初级两端阻值2欧姆, 次级灯丝阻值相接近短接。高压绕组阻....
发表于 2019-09-14 09:00 430次阅读
如何才能判断高压电容器的好坏?微波炉的电容应该如...

滤波电容器的选择方法

选择合适的滤波电容可以提高产品可靠性和稳定性。电容器的主要参数有:耐压值、工作温度、电容值、等效串联....
发表于 2019-09-13 17:19 364次阅读
滤波电容器的选择方法

数字万用表如何测电流

电流测量与用数字万用表测量其它量不同。直接电流测量法就是将数字万用表直接串到被测电路上,让被测电路电....
发表于 2019-09-13 16:41 410次阅读
数字万用表如何测电流

功率表如何正确接线?

 功率表的正确接法必须遵守“发电机端”的接线规则。
发表于 2019-09-13 16:36 256次阅读
功率表如何正确接线?

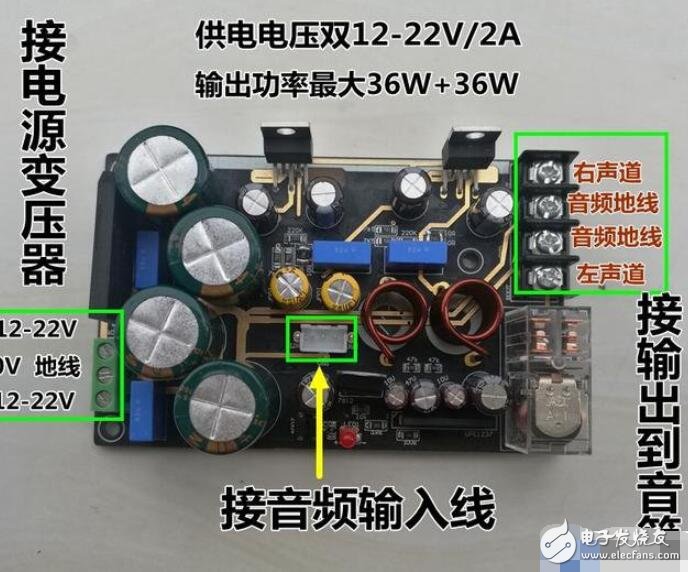

选择功放板要注意的参数有哪些?
